COMFORT 15-14 B / 97916771
Prehľad a popis produktu
COMFORT je účinné obehové čerpadlo určené na recirkuláciu teplej vody v obytných budovách s vyhradeným vratným potrubím. Je kompatibilné so všetkými typmi zásobníkových ohrievačov vody, bezodtokových systémov, solárnych systémov alebo tepelných čerpadiel bez ohľadu na to, či má systém nainštalované zmiešavacie alebo sabotážne ventily.

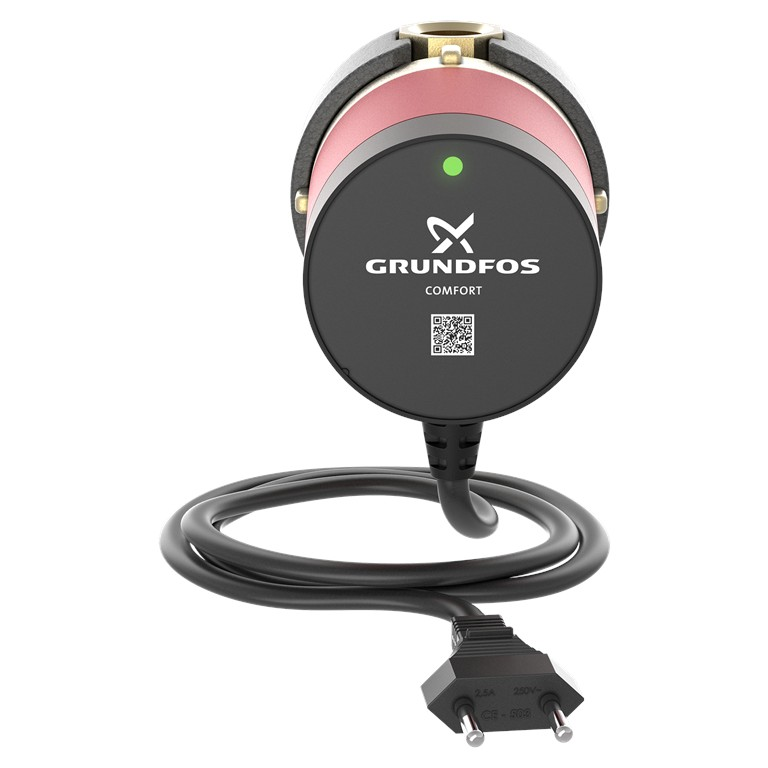

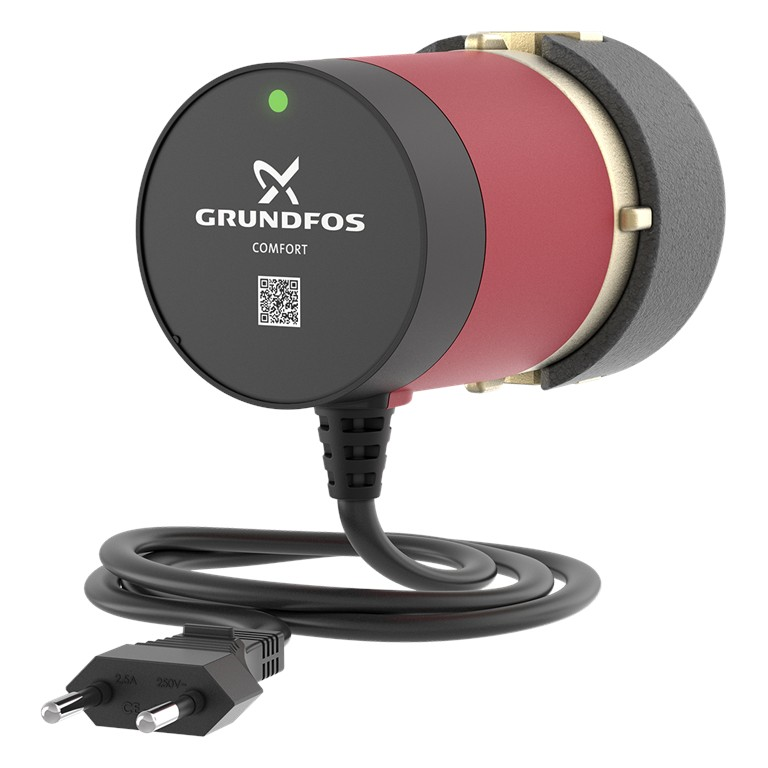

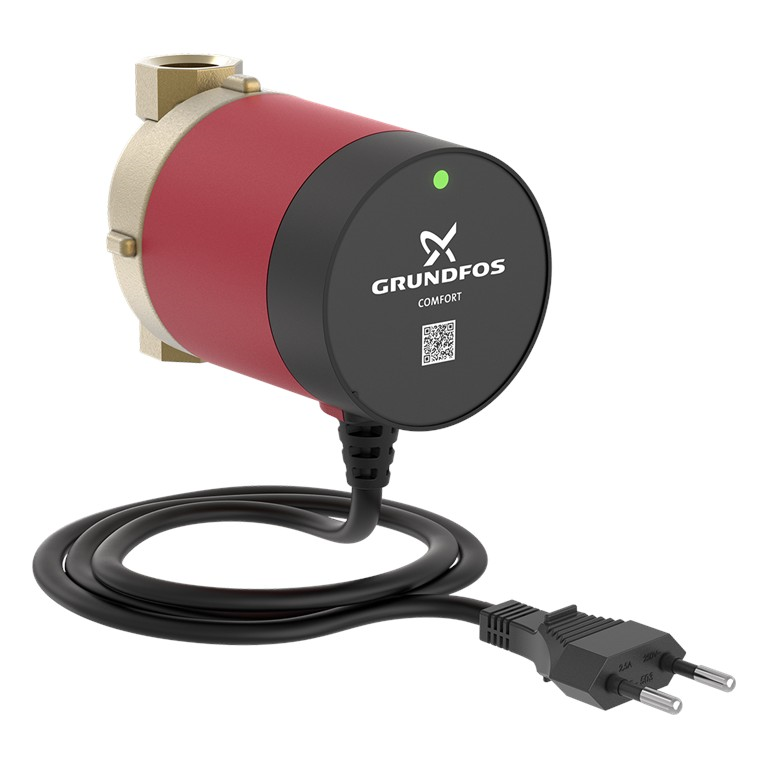

Čerpadlo má kompaktný kryt a permanentný magnet s integrovanou riadiacou jednotkou. Sférický rotor vybavený obežným kolesom zabezpečuje optimálnu funkčnosť, ktorú podporuje robustný guľový systém s jedným ložiskom. Mosadzné teleso čerpadla schválené pre pitnú vodu zaručuje bezpečnosť aj spoľahlivosť.
COMFORT disponuje režimom nepretržitej prevádzky 24/7, ktorý je vhodný na externé ovládanie prostredníctvom zásuvného časového spínača, plynového kotla alebo regulátora tepelného čerpadla.
Funkcie a vlastnosti
- Q-H výkon, ktorý je určený pre jedno- a viacrodinné domy, v závislosti od požadovaného pracovného bodu, aby sa prispôsobil tepelným stratám v konkrétnom usporiadaní potrubia.
- Nízka spotreba energie a tichá prevádzka.
- Súlad s limitmi rýchlosti prúdenia výrobcov potrubí vrátane DN 15, DN 20 PEX, medi a ďalších.
- Schválenie pre pitnú vodu vďaka mosadznému puzdru čerpadla, rotoru z nehrdzavejúcej ocele a kompozitnému obežnému kolesu.
- Konštrukcia umožňuje jednoduché odstránenie vodného kameňa a cudzích usadenín odstránením hlavy čerpadla, čím spĺňa požiadavky na neobmedzenú tvrdosť vody.
- Ochrana proti chodu nasucho, zabraňuje poruche v prípade nedostatku vody v systéme.
- Viacero inštalačných polôh, dokonca aj s hlavou čerpadla smerujúcou nadol.
- Hlava čerpadla kompatibilná s mosadznými telesami starých i nových čerpadiel rovnakej konštrukcie rôznych výrobcov (Wilo, Vortex, Lowara, DAB a iné).
- Jednoduchá elektrická inštalácia s vopred zmontovanou napájacou zástrčkou a káblom dlhým 1,5 m, dvojitá ochrana izolácie eliminuje potrebu uzemňovacieho vodiča.
- Izolačné plášte znižujú tepelné straty.
- Spätné a uzatváracie ventily zahrnuté v množine "BX", čo znižuje náklady na inštaláciu.
- Voliteľná odvzdušňovacia príruba poskytuje jednoduchý spôsob odvzdušnenia alebo vypustenia systému bez ďalších ventilov.
- Voliteľné armatúry na pripojenie potrubia rôznych veľkostí a typov.
- K dispozícii sú voliteľné spätné a uzatváracie ventily.
Technické parametre
| Rýchlosť č | 1 |
|---|---|
| Menovitý prietok | 0,45 m³/h |
| Menovitý výtlak | 0.9 m |
| Maximálny výtlak | 14 dm |
| Trieda TF | 95 |
| Schválenia | CE, VDE, EAC, WEEE |
Materiály
| Puzdro čerpadla | Mosadz (CuZn39Pb3, MS58) |
|---|---|
| Obežné koleso | Kompozit (PPO-GF20/nerezová oceľ) |
Inštalácia
| Minimálna teplota okolia | 0 °C |
|---|---|
| Maximálny prevádzkový tlak | 10 bar |
| Štandardné pripojenie potrubia | ISO 228-1 |
| Typ pripojenia | Rp |
| Veľkosť prípojky | 1/2 palca |
| Menovitý tlak pre pripojenie | PN 10 |
| Dĺžka od portu k portu | 80 mm |
Kvapalina
| Čerpaná kvapalina | Voda |
|---|---|
| Rozsah teploty kvapaliny | 2 .. 95 °C |
| Zvolená teplota kvapaliny | 60 °C |
| Hustota | 983,2 kg/m³ |
Elektrické údaje
| Maximálny príkon | 7 W |
|---|---|
| Sieťová frekvencia | 50 / 60 Hz |
| Menovité napätie | 1 x 230 V |
| Prúd v otáčkach 3 | 0.07 A |
| Trieda krytia (IEC 34-5) | IP44 |
| Trieda izolácie (IEC 85) | F |
| Norma ochrany proti výbuchu | ELECT. |
| Tepelná ochrana | Impedančná ochrana |
Ovládacie prvky
| Prevádzkový režim zahŕňa | Žiadny |
|---|
Iné údaje
| Čistá hmotnosť | 0,94 kg |
|---|---|
| Hrubá hmotnosť | 1,04 kg |
| Prepravný objem | 0.003 m³ |
| Dánske VVS č. | 380634004 |
| Švédske RSK č. | 5803089 |
| Fínske LVI č. | 4615601 |
| Nórske NRF č. | 9042114 |
Výkresy a krivky výkonu
Výkresová dokumentácia z roku 2004, č. j:
Krivky výkonu:
| Napätie | 230 V |
| Objednávacie číslo | 97916771 |
