CVE 04-22
Popis produktu

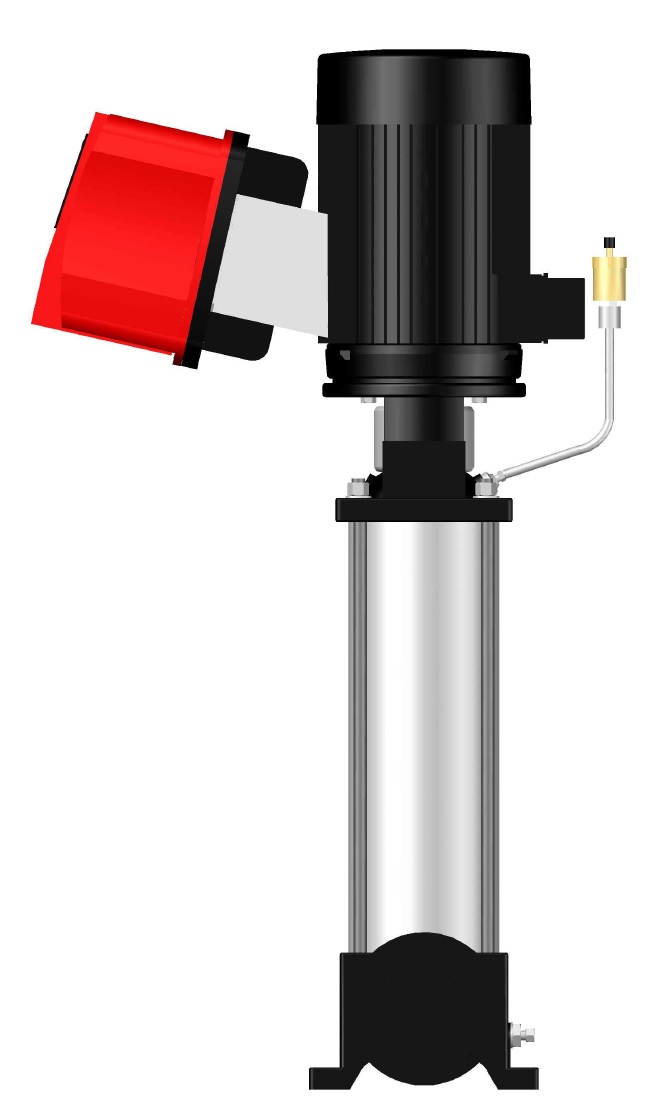

CVE 4-22
Vertikálne viacstupňové odstredivé čerpadlo so saním a výtlakom na rovnakú úroveň (in-line), čo umožňuje inštaláciu do horizontálneho jednosmerného systému. Čerpadlo so zabudovaným frekvenčným meničom. Frekvenčný menič reguluje rýchlosť elektrického motora čerpadlá na základe aktuálnej spotreby vody, čo vedie k značným úsporám energie. Technologická meniča vytvára konštantný tlak v systéme. Hlava čerpadla a základňa sú z liatiny - všetky ostatné zmáčané časti sú z nehrdzavejúcej ocele. Mechanická upchávka zaisťuje vysokú spoľahlivosť, bezpečnú manipuláciu a ľahký servis a prístup. Čerpadlo ja slúži 3-fázovým asynchrónnym motorom chladeným ventilom.
Aplikácie
- Systémy dodávky pitnej vody
- Zvyšovanie tlaku
- Priemysel
- Poľnohospodárstvo
- Protipožiarna ochrana
Vlastnosti motora
- 3-fázový asynchrónny motor chladený ventilatorom
- Izolácia trieda F
- Stupeň kryte IP55
Materiál čerpadla
- Sacie / vytlačné teleso: Liatina ASTM25B
- Teleso čerpadla: Nerez AISI420
- Hriadeľ čerpadla: Nerez AISI420
- Difúzor: Nerez AISI304
- Obežné kolesa: Nerez AISI304
- Mechanická upchávka: Silikónový karbid/Volfrám karbid/EPDM
Vlastnosti CV-E
- konštantný tlak
- úspor energie
- automatický reset ochrany proti chodu na sucho
- digitálne zobrazenie tlaku, napätia, frekvencia a prúdu
- zobrazenie rôznych prevádzkových a chybových stavov
- analógové a digitálne pomocné vstupy a vystupy pre diaľkove ovládanie a zobrazenie stavu zariadenia
Ochranné systémy
- chod na sucho
- vysoký tlak
- prepätie
- podpätie
- nevyvážene zaťaženie
- skrat
- vnútorne prehrievanie
- ochrana motora
Vstupy
- Analógový 1: 4 - 20 mA (tlakový snímač)
- Analógový 2: 0 - 10 V
- Digitálne: 3x
Výstupy
- Digitálne: 2x programovateľné relé
Krivka čerpadla
Rozmery čerpadla
Technické parametre
Q max: | 100 l/min |
Napätie: | 400 V |
Výtlačna výška (H max): | 114 m |
P max: | 4,0 kW |
Hmotnosť: | 53 kg |
Max. teplota čerpanej kvapaliny: | -20/ +104 °C |
Hodnota pH: | 3-9 |
Max. teplota okolia: | +40 °C |
