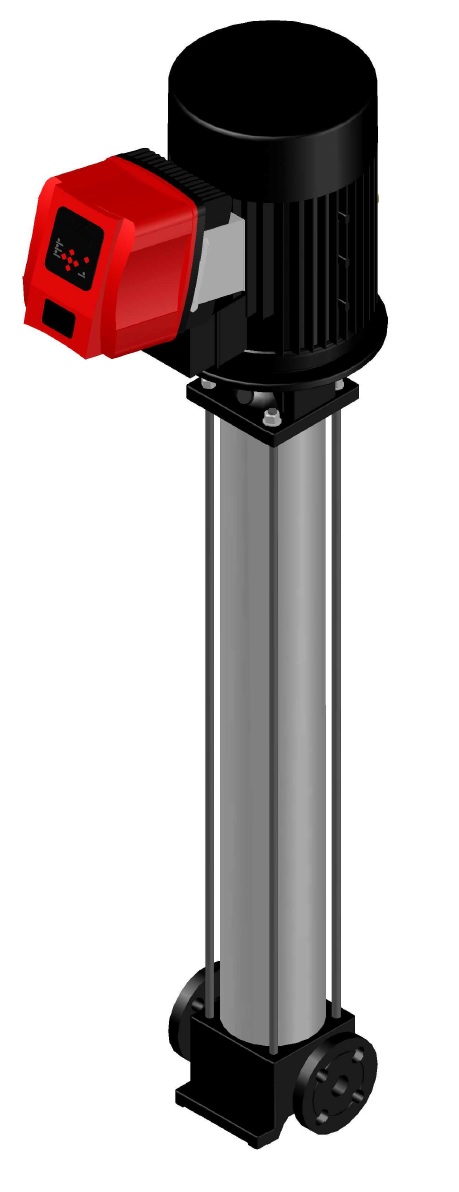

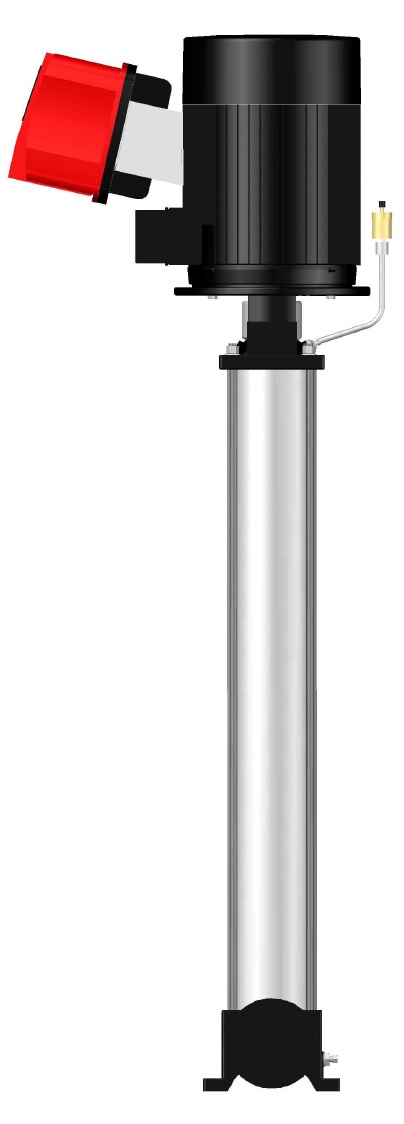

CVE 5-36

Vertikálne viacstupňové odstredivé čerpadlo so saním a výtlakom na rovnakú úroveň (in-line), čo umožňuje inštaláciu do horizontálneho jednosmerného systému. Čerpadlo so zabudovaným frekvenčným meničom. Frekvenčný menič reguluje rýchlosť elektrického motora čerpadlá na základe aktuálnej spotreby vody, čo vedie k značným úsporám energie. Technologická meniča vytvára konštantný tlak v systéme. Hlava čerpadla a základňa sú z liatiny - všetky ostatné zmáčané časti sú z nehrdzavejúcej ocele. Mechanická upchávka zaisťuje vysokú spoľahlivosť, bezpečnú manipuláciu a ľahký servis a prístup. Čerpadlo ja slúži 3-fázovým asynchrónnym motorom chladeným ventilom.

Aplikácie

• Systémy dodávky pitnej vody
• Zvyšovanie tlaku
• Priemysel
• Poľnohospodárstvo
• Protipožiarna ochrana


Vlastnosti motora

• 3-fázový asynchrónny motor chladený ventilatorom
• Izolácia trieda F
• Stupeň kryte IP55

Materiál čerpadla

• Sacie / vytlačné teleso:  Liatina ASTM25B
• Teleso čerpadla:  Nerez AISI420
• Hriadeľ čerpadla:  Nerez AISI420
• Difúzor:  Nerez AISI304
• Obežné kolesa:  Nerez AISI304
• Mechanická upchávka:  Silikónový karbid / Volfrám karbid / EPDM

Vlastnosti CV-E

• konštantný tlak
• úspora energie
• automatický reset ochrany proti chodu na sucho
• digitálne zobrazenie tlaku, napätia, frekvencie a prúdu
• zobrazenie rôznych prevádzkových a chybových stavov
• analógové a digitálne pomocné vstupy a výstupy na diaľkové ovládanie a zobrazenie stavu zariadenia

Ochranné systémy

• chod na sucho
• vysoký tlak
• prepätie
• podpätie
• nevyvážene zaťaženie
• skrat
• vnútorné prehrievanie
• ochrana motora

Vstupy

• Analógový 1: 4 - 20 mA (tlakový snímač)
• Analógový 2: 0 - 10 V
• Digitálne: 3x

Výstupy

• Digitálne: 2x programovateľné relé

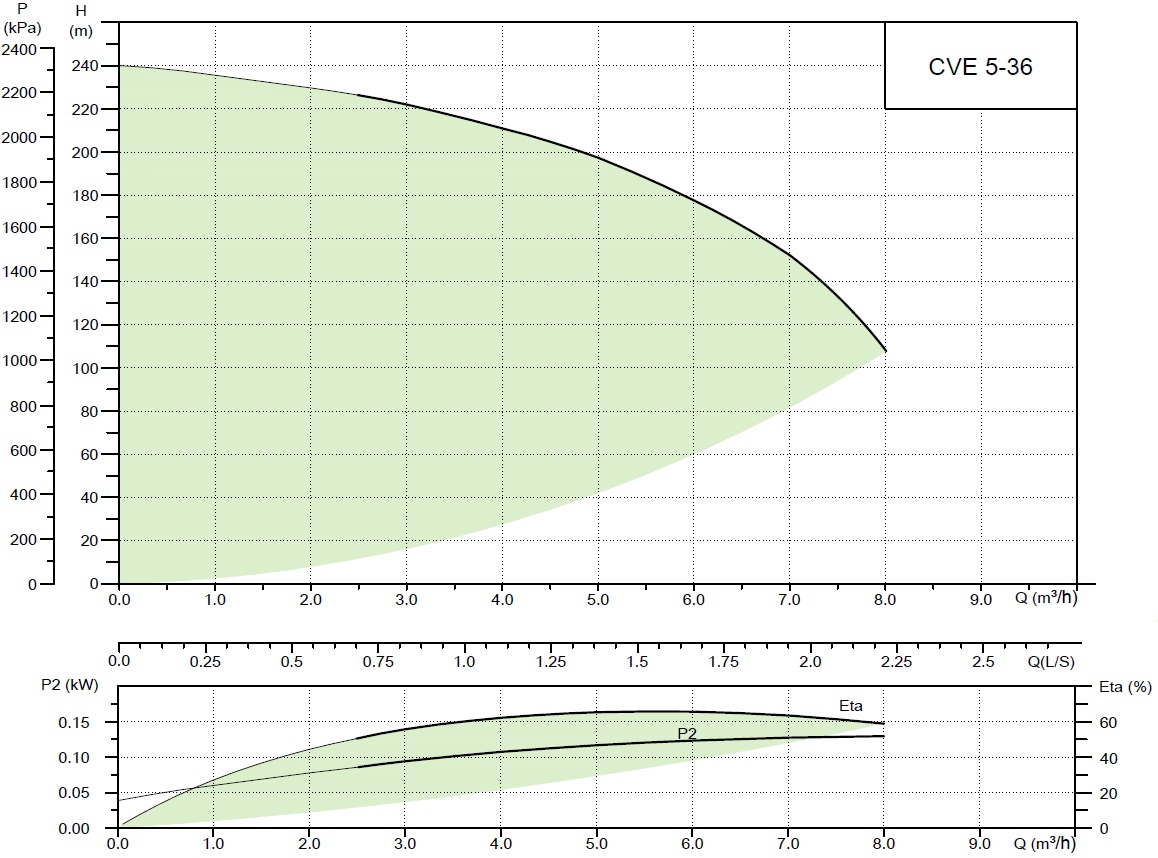

Krivka čerpadla

Rozmery čerpadla
