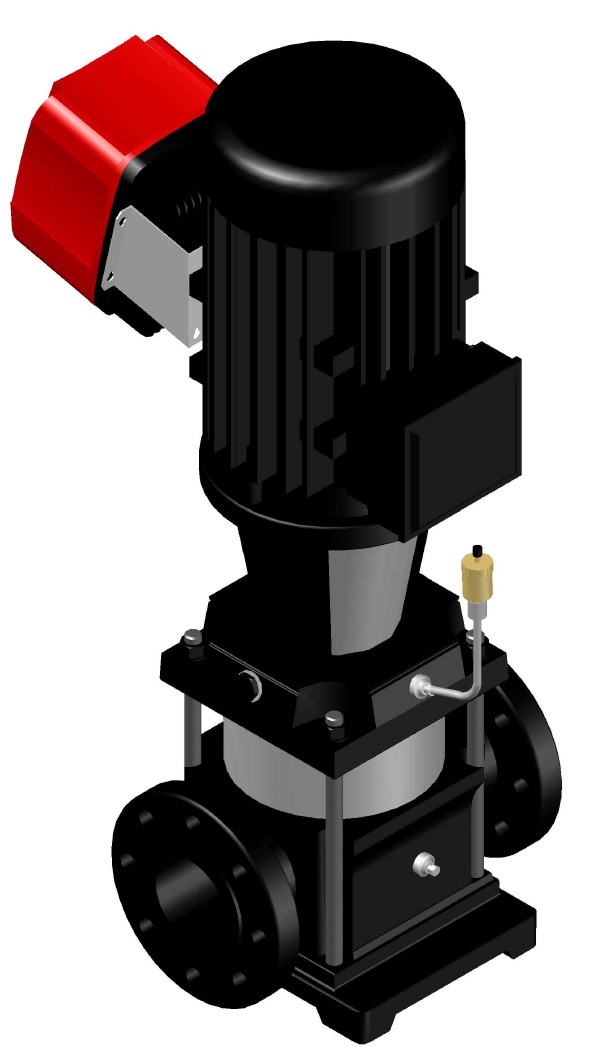

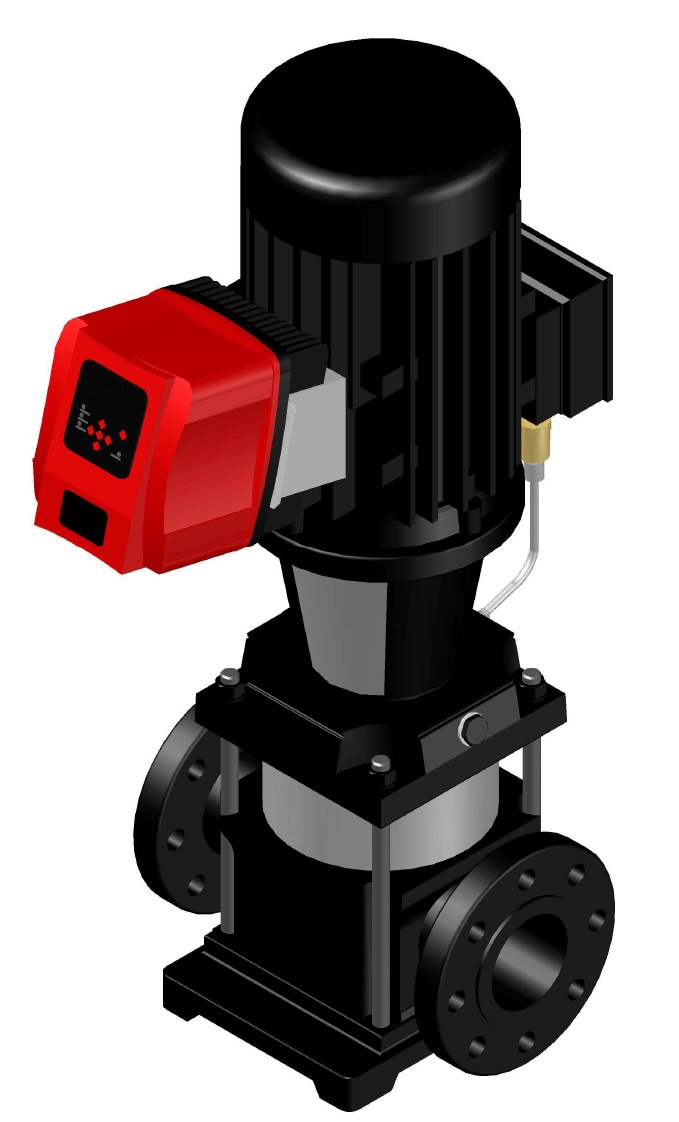

CVE 90-1

Vertikálne viacstupňové odstredivé čerpadlo so saním a výtlakom na rovnakej úrovni (in-line), čo umožňuje inštaláciu do horizontálneho jednosmerného systému. Čerpadlo so zabudovaným frekvenčným meničom. Frekvenčný menič reguluje rýchlosť elektrického motora čerpadla na základe aktuálnej spotreby vody, čo vedie k značným úsporám energie. Technologia meniča zaručuje konštantný tlak v systéme. Hlava čerpadla a základňa sú z liatiny - všetky ostatné zmáčané časti sú z nehrdzavejúcej ocele. Mechanická upchávka zaisťuje vysokú spoľahlivosť, bezpečnú manipuláciu a ľahký servis a prístup. Čerpadlo ja vybavené 3-fázovým asynchrónnym motorom chladeným ventilátorom.

Aplikácie

• Systémy dodávky pitnej vody
• Zvyšovanie tlaku
• Priemysel
• Poľnohospodárstvo
• Protipožiarna ochrana


Vlastnosti motora

• 3-fázový asynchrónny motor chladený ventilatorom
• Izolácia trieda F
• Stupeň kryte IP55

Materiál čerpadla

• Sacie / vytlačné teleso: Liatina ASTM25B
• Teleso čerpadla: Nerez AISI420
• Hriadeľ čerpadla: Nerez AISI420
• Difúzor: Nerez AISI304
• Obežné kolesa: Nerez AISI304
• Mechanická upchávka: Silikónový karbid/Volfrám karbid/EPDM

Vlastnosti CV-E

• konštantný tlak
• úspor energie
• automatický reset ochrany proti chodu na sucho
• digitálne zobrazenie tlaku, napätia, frekvencia a prúdu
• zobrazenie rôznych prevádzkových a chybových stavov
• analógové a digitálne pomocné vstupy a vystupy pre diaľkove ovládanie a zobrazenie stavu zariadenia

Ochranné systémy

• chod na sucho
• vysoký tlak
• prepätie
• podpätie
• nevyvážene zaťaženie
• skrat
• vnútorne prehrievanie
• ochrana motora

Vstupy

• Analog 1: 4 - 20 mA (tlakový snímač)
• Analog 2: 0 - 10 V
• Digital: 3x

Výstupy

• Digital: 2x programovateľne relé

Krivka čerpadla

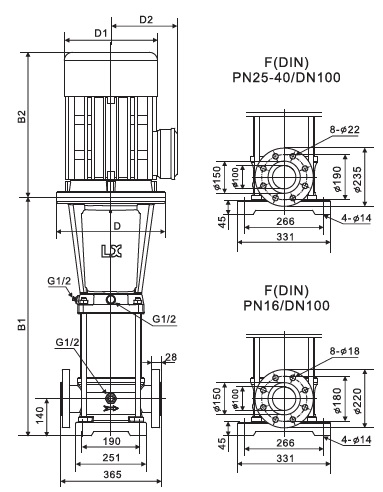

Rozmery čerpadla
