CR 1-6 A-A-A-E-HQQE / 96516174

Prehľad

Vertikálne článkové odstredivé čerpadlo v prevedení in-line, vhodné pre montáž priamo do potrubia alebo na základňu. Toto čerpadlo nie je samonasávacie.

Charakteristika a vlastnosti

  • Materiál obežných kolies a telies článkov: Nehrdzavejúca oceľ EN 1.4301
  • Materiál hlavy a pätnej časti: Liatina
  • Upchávka čerpadla dimenzovaná podľa normy EN 12756
  • Motor spojený s čerpadlom delenou liatinovou spojkou
  • Pripojenie na potrubie pomocou Oval / Rp prírub
  • 3-fázový AC motor

Technické parametre

Riadiace jednotkyBez frekvenčného meniča
Čerpaná kvapalinaVoda
Rozsah teploty kvapaliny-20 až 120 °C
Vybraná teplota kvapaliny20 °C
Hustota998,2 kg/m³
Menovité otáčky čerpadla2873 rpm
Menovitý prietok1.8 m³/h
Menovitá dopravná výška28.3 m
Orientácia čerpadlaVertikálne
Usporiadanie hriadeľovej upchávkyJednoduché
Typ upchávkyHQQE
SchváleniaCE, EAC, UKCA, SEPRO, WRAS, ACS
Tolerancia pásma krivkyISO9906:2012 3B
Veľkosť sacieho hrdla1 inch
Veľkosť výtlakového hrdla1 inch
Maximálny prevádzkový tlak16 bar
Maximálny tlak pri teplote 120 °C16 bar
Typ pripojeniaOval / Rp
Príruba motoraFT85
Štandard motoraIEC
Typ motora71A
Výkon (P2)0.37 kW
Frekvencia50 Hz
Napätie3 x 220-240D/380-415Y V
Menovitý elektrický prúd1.74/1.00 A
Rozbehový prúd490-530 %
Cos phi0.80-0.70
Otáčky2850-2880 rpm
Trieda účinnosti IEIE3
Účinnosť Eta 1/173.8 %
Účinnosť Eta 3/479.0-76.5 %
Účinnosť Eta 1/275.5-71.5 %
Počet pólov2
Krytie IP55 Dust/Jetting
IzoláciaF
Výrobné číslo motora85805102
Poloha svorkovnice6
Index minimálnej účinnosti MEI≥ 0.70
Čistá hmotnosť19.8 kg
Hrubá hmotnosť22.4 kg
Prepravné množstvo0.054 m³

Použité materiály

  • Základňa: Liatina EN 1561 EN-GJL-200 / ASTM A48-25B
  • Obežné koleso: Nehrdzavejúca oceľ EN 1.4301 (AISI 304)
  • Ložiská: SIC

Inštalácia

  • Maximálna teplota okolia: 60 °C
  • Maximálny prevádzkový tlak: 16 bar
  • Maximálny tlak pri teplotách: 16 bar / 120 °C a 16 bar / -20 °C

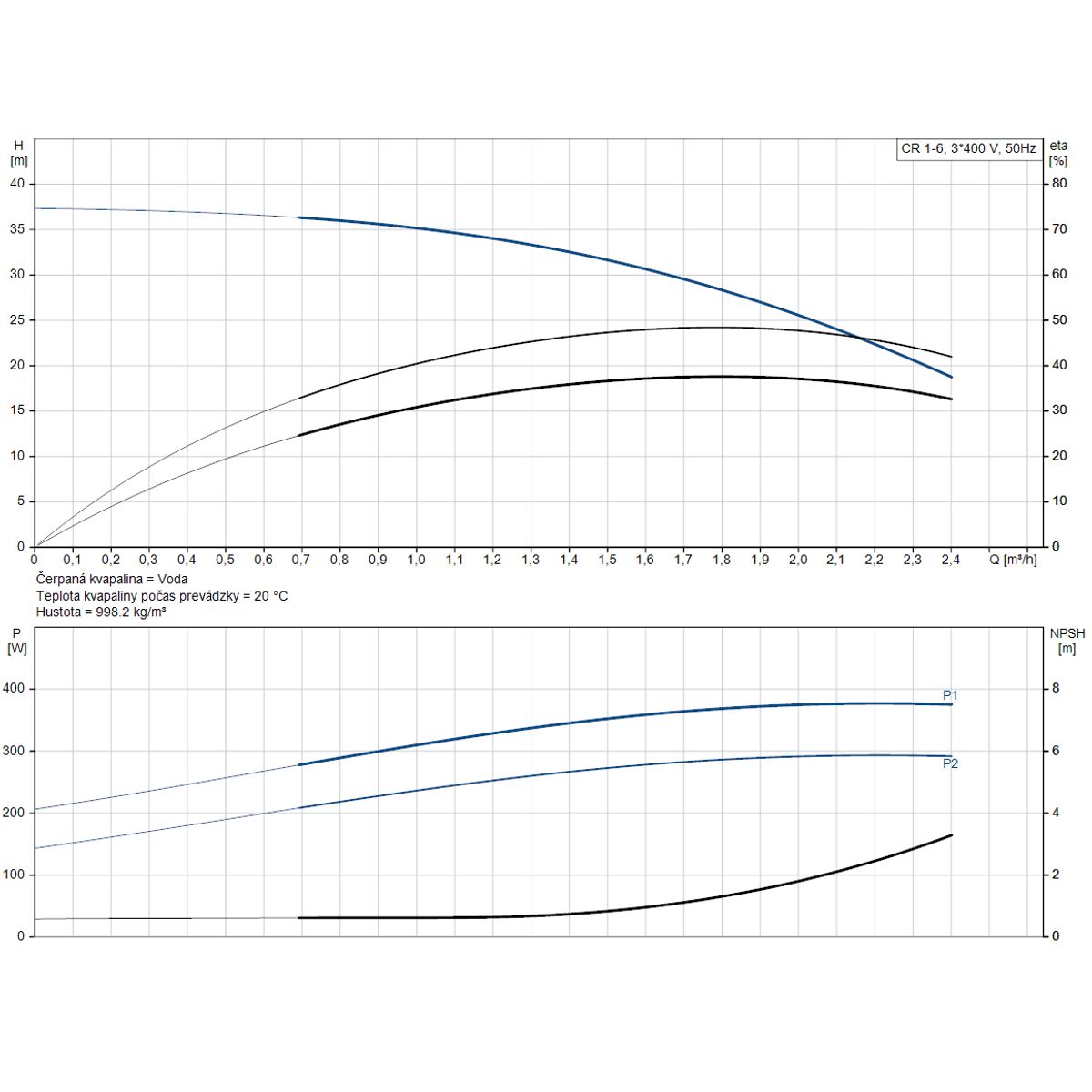

Q max Maximálny prietok 2.4 m3/hod
Napätie 3x220-240D / 380-415Y V
H max Výtlačna výška 37.6 m
P max Maximálny príkon 0.37 kW
Max. teplota čerpanej kvapaliny 120 °C
Max. prúd motora 1.74/1.00 A
