CR 3-2 A-FGJ-A-E-HQQE / 96516649
4.5 m3/hod 13.5 m 0.37 kW
CR 3-2 A-FGJ-A-E-HQQE / 96516649 CR 3-2 A-FGJ-A-E-HQQE / 96516649 CR 3-2 A-FGJ-A-E-HQQE / 96516649 CR 3-2 A-FGJ-A-E-HQQE / 96516649
CR 3-2 A-FGJ-A-E-HQQE / 96516649 CR 3-2 A-FGJ-A-E-HQQE / 96516649 CR 3-2 A-FGJ-A-E-HQQE / 96516649 CR 3-2 A-FGJ-A-E-HQQE / 96516649

CR 3-2 A-FGJ-A-E-HQQE / 96516649

Výrobca: Grundfos EAN: 5700396738017
Dostupné
Cena na vyžiadanie
Dostupné
EAN: 5700396738017
Technický list
Popis
Parametre
Náhradné diely

CR 3-2 A-FGJ-A-E-HQQE / 96516649

Prehľad

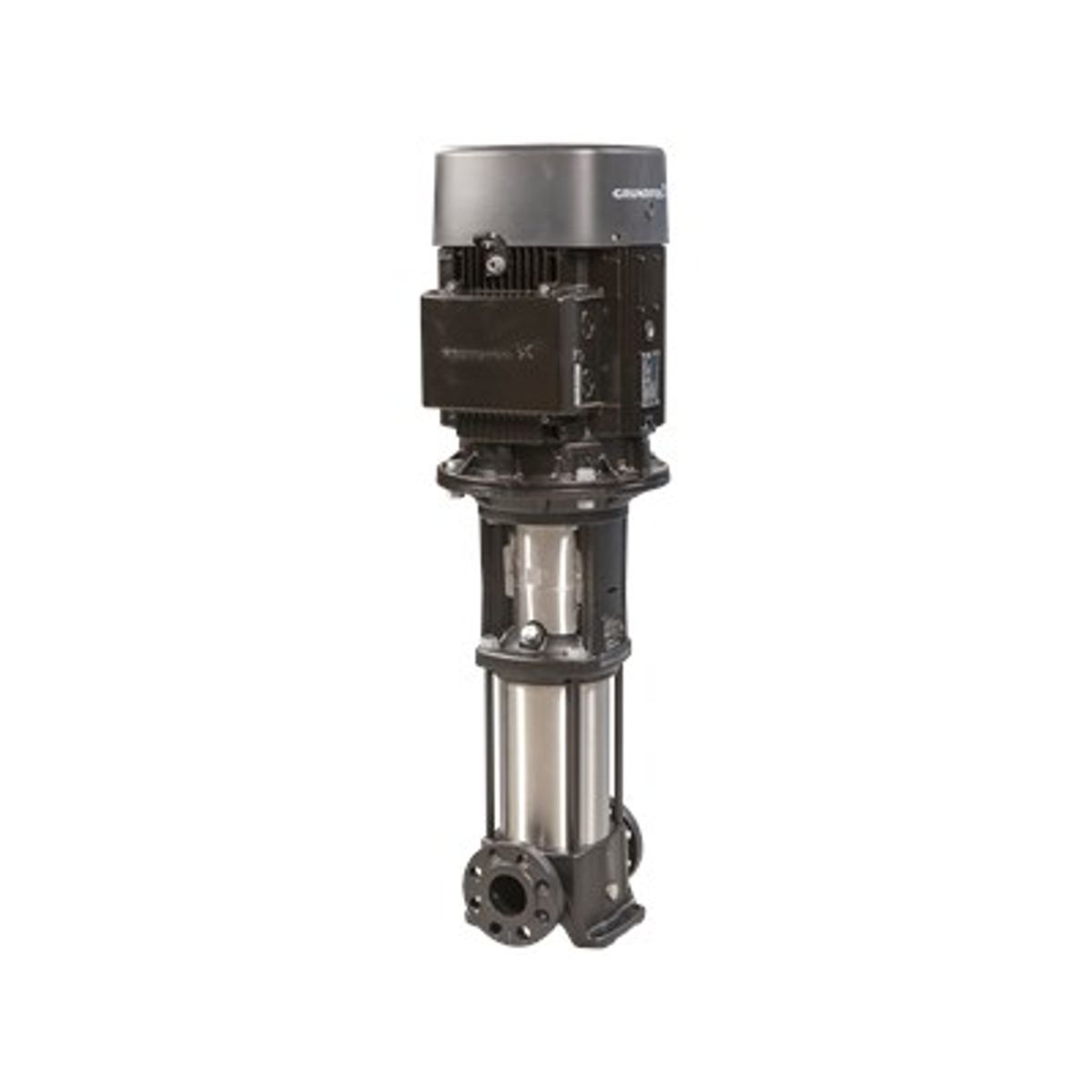

Vertikálne článkové odstredivé čerpadlo v prevedení in-line, určené pre montáž do potrubia alebo na základ. Čerpadlo nie je samonasávacie.

Tento model je vybavený 3-fázovým AC motorom a je ideálny pre aplikácie vyžadujúce spoľahlivé čerpanie vody.

Funkcie a vlastnosti

  • Materiál obežných kolies a telies článkov: Nehrdzavejúca oceľ EN 1.4301
  • Materiál hlavy a pätnej časti čerpadla: Liatina
  • Upchávka čerpadla dimenzovaná podľa EN 12756
  • Motor spojený s čerpadlom delenou liatinovou spojkou
  • Pripojenie na potrubie pomocou DIN / ANSI / JIS prírub

Motor je štandardu IEC typu 71A s výkonom 0.37 kW a frekvenciou 50 Hz, s vysokou účinnosťou IE3.

Technické parametre

Menovité otáčky čerpadla2873 rpm
Menovitý prietok3 m³/h
Menovitá dopravná výška9.6 m
Orientácia čerpadlaVertikálne
UpchávkaHQQE
SchváleniaCE, EAC, UKCA, SEPRO, WRAS, ACS
Tolerančné pásmo krivkyISO9906:2012 3B
Maximálny prevádzkový tlak25 bar
Maximálny tlak pri teplote25 bar / 120 °C
Maximálny tlak pri teplote25 bar / -20 °C
Veľkosť pripojenia sac. stranaDN 25/32, 1 1/4 inch
Veľkosť pripojenia výtlakuDN 25/32, 1 1/4 inch
Príkon (P2)0.37 kW
Frekvencia (f)50 Hz
Napätie (U)3 x 220-240D/380-415Y V
Menovitý elektrický prúd1.74/1.00 A
Rozbehový elektrický prúd490-530 %
Cos phi0.80-0.70
Otáčky (n)2850-2880 rpm
Trieda účinnosti IEIE3
Index minimálnej účinnosti (MEI)≥ 0.70
Krytie (IP)IP55 Dust/Jetting
IzoláciaF
Čistá hmotnosť22.9 kg
Hrubá hmotnosť25.5 kg
Prepravné množstvo0.054 m³

Použité materiály

  • Základňa: Liatina (EN 1561 EN-GJL-200, ASTM A48-25B)
  • Obežné koleso: Nehrdzavejúca oceľ (EN 1.4301, AISI 304)
  • Ložiská: SIC
  • Príruba motora: FT85

Inštalácia

  • Maximálna okolitá teplota: 60 °C
  • Maximálny prevádzkový tlak: 25 bar
  • Pripojenia: DIN / ANSI / JIS
  • Veľkosť pripojenia sacia a výtlaková: DN 25/32 (1 1/4 inch)
Q max Maximálny prietok 4.5 m3/hod
Napätie 3x220-240D / 380-415Y V
H max Výtlačna výška 13.5 m
P max Maximálny príkon 0.37 kW
Max. teplota čerpanej kvapaliny 120 °C
Max. prúd motora 1.74/1.00 A
