Prehľad

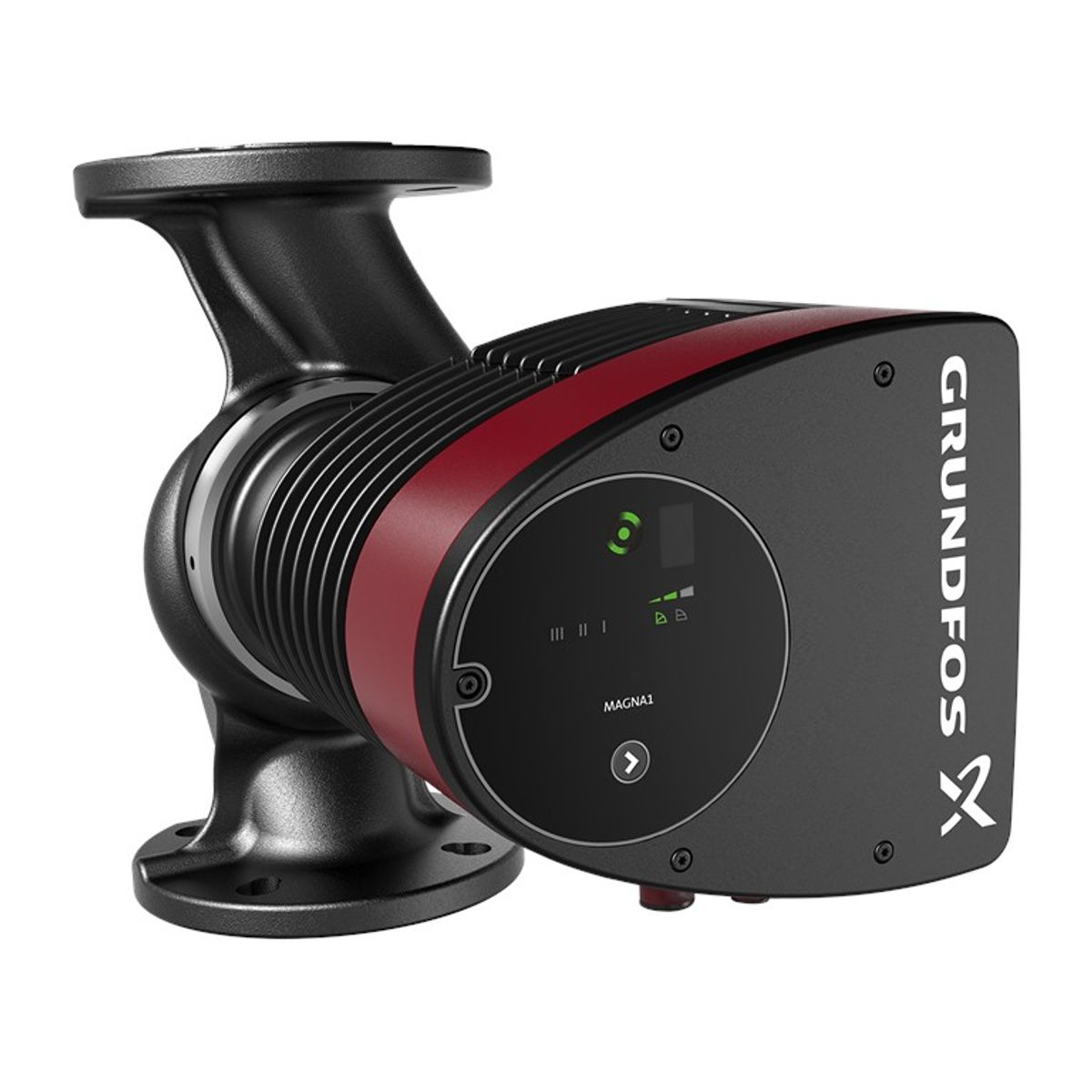

Grundfos MAGNA1 100-100 F je jednoduché riešenie na spoľahlivú cirkulačnú pumpu s vysokou energetickou účinnosťou, ktorá spĺňa EuP 2015 normy a prináša výraznú úsporu elektrickej energie. Vďaka intuitívnemu a užívateľsky prívetivému ovládaciemu panelu a bezúdržbovej konštrukcii je MAGNA1 ideálnou pumpou pre základné požiadavky výkonu a jednoduché riadenie a monitorovanie systému.

MAGNA1 ponúka jednoduché nastavenie, základné ovládanie aj monitoring. Pumpa je bezúdržbová vďaka designu s cievkovaným rotorom. Umožňuje monitorovanie cez výstup alarmu poruchy, diaľkové ovládanie zapnutia a vypnutia mechanizmom štart/stop a bezdrôtovú komunikáciu cez aplikáciu Grundfos GO Remote. MAGNA1 je hlavná pumpa vhodná pre vykurovacie aj chladiace aplikácie, ako sú:

• miesiace okruhy
• vykurovacie plochy
• klimatizačné plochy
• systémy geotermálnych tepelných čerpadiel
• malé aplikácie chladičov

Funkcie a vlastnosti

MAGNA1 je jednofázová pumpa s integrovaným regulátorom a ovládacím panelom v kontrolnej skrini. Disponuje púzdrovým rotorom vystuženým uhlíkovými vláknami, obežné koleso je kompozitné, ložisková doska a kryt rotora sú z nehrdzavejúcej ocele a statorové púzdro z hliníka. Elektronika riadenia je chladená vzduchom.

Pumpa využíva štvorm pólový synchrónny motor s permanentnými magnetmi (PM motor), ktorý zabezpečuje vyššiu účinnosť než tradičný asynchrónny motor. Rýchlosť čerpadla riadi integrovaný frekvenčný menič.

Možnosti monitorovania stavu a diaľkového ovládania zvyšujú spoľahlivosť prevádzky a jednoduché riadenie podľa potrieb používateľa.

Inštalácia

Rozsah teploty okolia

0 .. 40 °C

Maximálny prevádzkový tlak

6 bar

Druh pripojenia

DIN

Veľkosť pripojenia

DN 100

PN pre potrubnú prípojku

PN 6

Pripojenie na prípojku

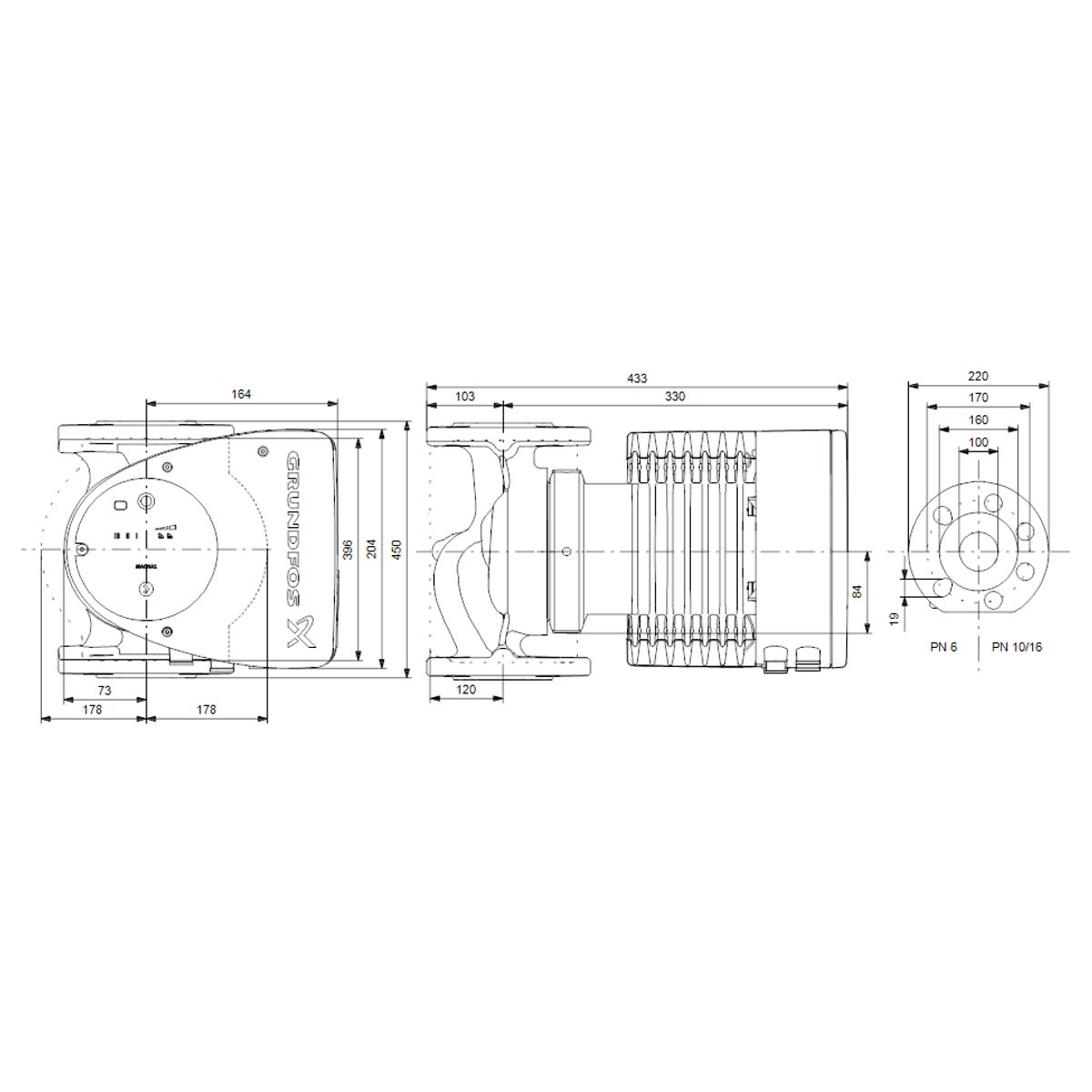

450 mm

Technické parametre

Materiály

Teleso čerpadla

Šedá liatina (EN 1561 EN-GJL-250, ASTM A48-250B)

Obežné koleso

Kompozit
