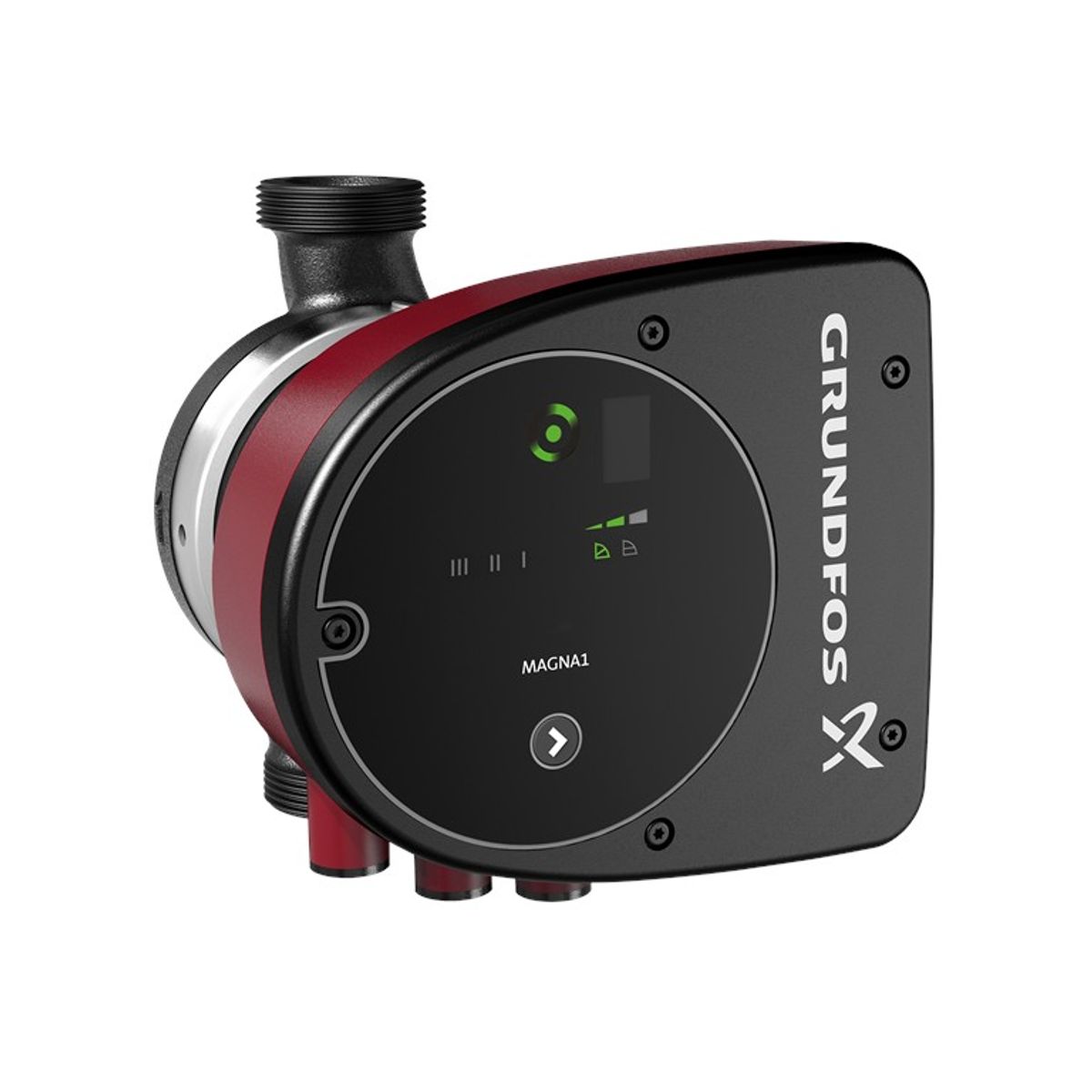

MAGNA1 25-40 / 99221216
Prehľad produktu
Grundfos MAGNA1 25-40 je jednoduché riešenie na zabezpečenie spoľahlivej cirkulácie. Vďaka vysokej energetickej účinnosti spĺňa normy EuP 2015, čo prináša značné úspory elektrickej energie. Intuitívne a užívateľsky prívetivé rozhranie spolu s bezúdržbovým dizajnom robia z MAGNA1 ideálnu čerpadlo pre základné výkony v aplikáciách, kde je potrebná základná regulácia a monitorovanie systému.
Toto čerpadlo výrazne uľahčuje inštaláciu, základné ovládanie a sledovanie. Vďaka konštrukcii typu canned-rotor je bezúdržbové. MAGNA1 umožňuje monitorovanie pomocou výstupu poruchového relé a diaľkové ovládanie cez digitálny vstup štart/stop. Komunikuje bezdrôtovo s aplikáciou Grundfos GO Remote a môže byť použitý ako hlavné čerpadlo v kúrení a chladení, vrátane:
- miešacie okruhy
- vykurovacie plochy
- klimatizačné plochy
- systémy tepelných čerpadiel s geotermálnym zdrojom
- malé chladničky
MAGNA1 je jednofázové čerpadlo s integrovaným ovládaním a panelom v ovládacej skrinke. Kovanie čerpadla je dostupné v liatinovom aj nerezovom prevedení. Rotor je vyrobený z uhlíkových vlákien, ložisková doska a kryt rotora z nehrdzavejúcej ocele, statorové puzdro je z hliníka. Elektronika je chladená vzduchom.
Čerpadlo je vybavené 4 - pólovým synchronným permanentným magnetovým motorom, ktorý je efektívnejší ako bežné asynchrónne motory. Rýchlosť otáčok reguluje integrovaný frekvenčný menič.
Technické parametre
| Názov produktu | MAGNA1 25-40 |
|---|---|
| Objednacie číslo | 99221216 |
| Číslo EAN | 5712608941894 |
| Cena | EUR 782 |
| Max. výtlačná výška | 40 dm |
| Trieda TF | 110 |
| Schválenia | CE, VDE, EAC, MOROCCO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
Materiály
- Teleso čerpadla: Šedá liatina (EN 1561 EN-GJL-200, ASTM A48-200B)
- Obežné koleso: Kompozit
Inštalácia
| Rozsah teploty okolia | 0 .. 40 °C |
|---|---|
| Maximálny prevádzkový tlak | 10 bar |
| Druh pripojenia | G |
| Veľkosť pripojenia | 1 1/2 inch |
| PN pre potrubnú prípojku | PN 10 |
| Pripojenie na prip. | 180 mm |

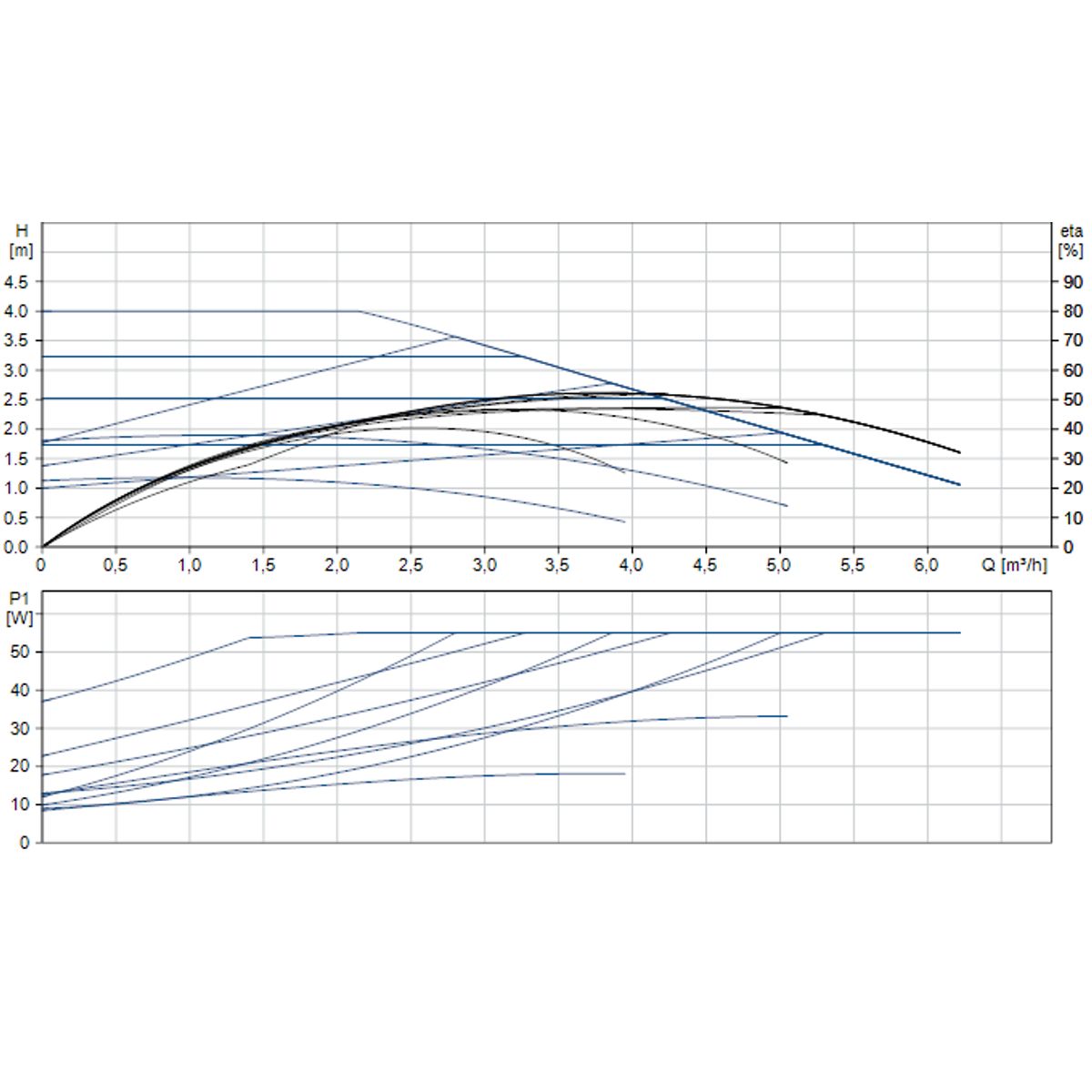

Výkonové parametre kvapaliny
| Čerpaná kvapalina | Voda |
|---|---|
| Rozsah teploty kvapaliny | -10 .. 110 °C |
| Vybraná teplota kvapaliny | 60 °C |
| Hustota | 983.2 kg/m³ |
Elektrické údaje
| P1 max | 56 W |
|---|---|
| P1 min. | 9 W |
| Frekvencia | 50 / 60 Hz |
| Menovité napätie | 1 x 230 V |
| Minimálny odber prúdu | 0.09 A |
| Maximálny odber prúdu (I MAX) | 0.45 A |
| Otočky (n) | 2858 rpm |
| Krytie IP | X4D |
| Izolácia | F |
Ďalšie parametre
- Energetická trieda (EEI): 0.20
- Čistá hmotnosť: 4.41 kg
- Hrubá hmotnosť: 5 kg
- Prepravné množstvo: 0.013 m³
- Fínčina: 4615235
- Krajina pôvodu: Nemecko (DE)
- Tarifná klasifikácia č.: 84137030
- Environmentálne schválenia: CN ROHS, WEEE
| Q max Maximálny prietok | 6 m3/hod |
| Napätie | 230 V |
| H max Výtlačna výška | 4 m |
| P max Maximálny príkon | 56 W |
| Max. teplota čerpanej kvapaliny | 110 °C |
| Max. prevádzkový tlak | 10 bar |
| Max. prúd motora | 0,45 A |
