MAGNA1 32-120 F /99221285
Prehľad
MAGNA1 32-120
Obehové čerpadlo Grundfos MAGNA1 je jednoduché riešenie, ktoré zabezpečuje kvalitný výkon a vysokú energetickú účinnosť, spĺňajúce normy EuP 2015 pre značné úspory elektrickej energie. Vďaka intuitívnemu, užívateľsky prívetivému rozhraniu a bezúdržbovej konštrukcii je MAGNA1 ideálnym čerpadlom pre základné potreby vykurovania a chladenia, kde nie je vyžadované zložité ovládanie a monitorovanie systému.
MAGNA1 umožňuje jednoduché nastavenie a monitorovanie, je bezúdržbové vďaka konštrukcii s uzavretým rotorom, podporuje monitorovanie cez relé chýb a diaľkové ovládanie štartu a zastavenia. Taktiež komunikuje bezdrôtovo s aplikáciou Grundfos GO Remote. Tento model môže slúžiť ako hlavné čerpadlo vo vykurovacích a chladiacich systémoch ako sú:
- miešacie okruhy
- vykurovacie plochy
- klimatizačné plochy
- geotermálne tepelné čerpadlá
- malé chladiareňské zariadenia
Čerpadlo je jednofázové, s integrovaným ovládaním a displejom umiestneným v kontrolnej skrinke. Teleso čerpadla je dostupné v prevedení z liatiny alebo nehrdzavejúcej ocele. Rotor s uhlíkovými vláknami, ložisková doska a obal rotora sú z nehrdzavejúcej ocele, stator z hliníka a elektronika chladená vzduchom.
MAGNA1 používa 4-pólový synchrónny motor s trvalými magnetmi, ktorý je efektívnejší ako tradičné asynchrónne motory a je riadený integrovaným frekvenčným meničom.
Technické parametre
| Názov produktu | MAGNA1 32-120 |
|---|---|
| Objednacie číslo | 99221281 |
| Číslo EAN | 5712608942549 |
| Cena | EUR 1389 |

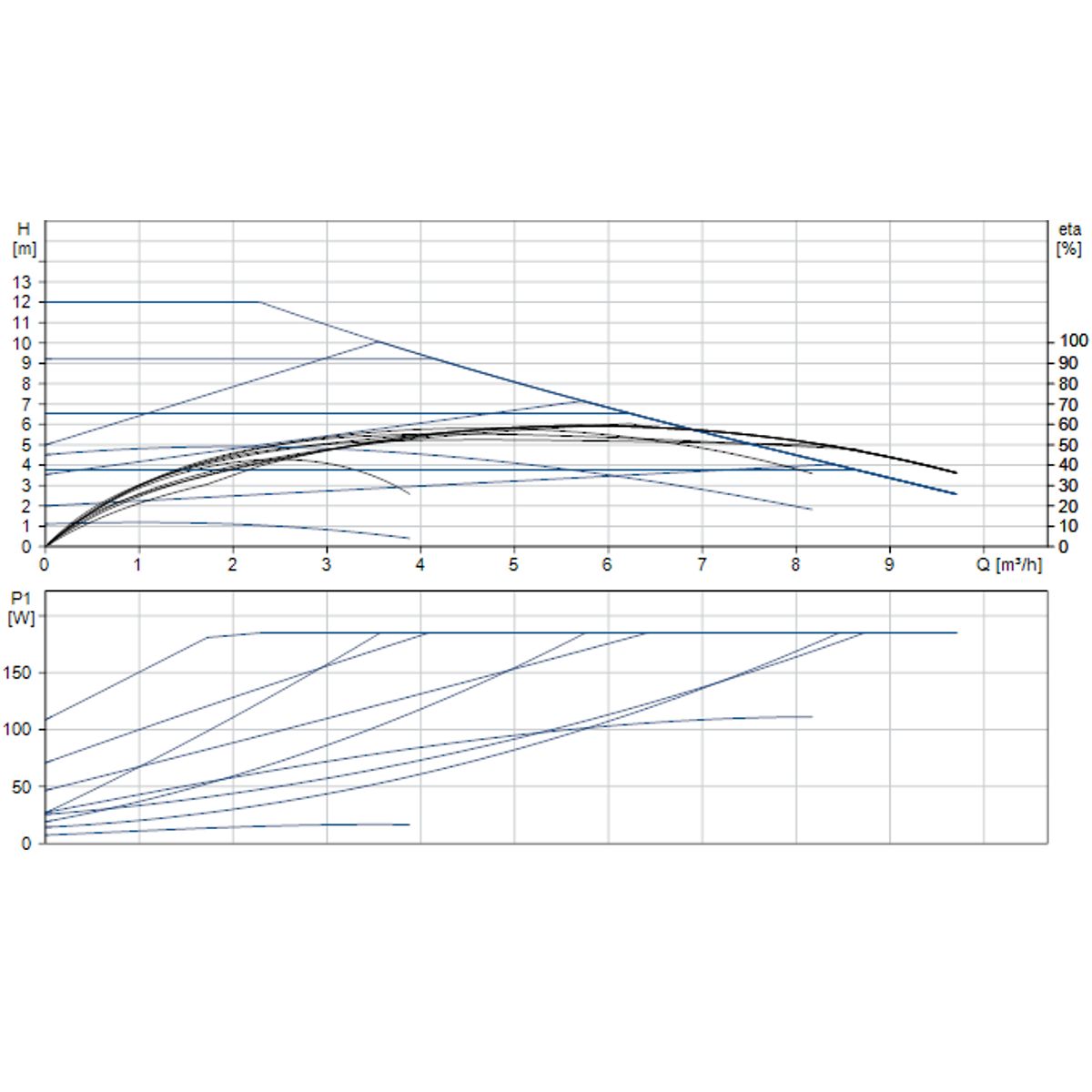

| Q skutočný | 6.049 m³/h |
| H skutočný | 3.478 m |
| Max. výtlačná výška | 120 dm |
| Trieda TF | 110 |
| Approvals | CE, VDE, EAC, MOROCCO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Rozsah teploty okolia | 0 .. 40 °C |
| Maximálny prevádzkový tlak | 10 bar |
| Druh pripojenia | G |
| Veľkosť pripojenia | 2 inch |
| PN pre potrubnú prípojku | PN 10 |
| Pripojenie na prípojku | 180 mm |
| Čerpaná kvapalina | Voda |
| Rozsah teploty kvapaliny | -10 .. 110 °C |
| Vybraná teplota kvapaliny | 60 °C |
| Hustota | 983.2 kg/m³ |
| P1 max | 188 W |
| P1 min. | 8 W |
| Frekvencia | 50 / 60 Hz |
| Menovité napätie | 1 x 230 V |
| Minimálny odber prúdu | 0.08 A |
| I MAX | 1.51 A |
| Otáčky (rpm) | 4953 |
| Krytie IP | X4D |
| Izolácia | F |
| Energia (EEI) | 0.20 |
| Čistá hmotnosť | 4.63 kg |
| Hrubá hmotnosť | 5.2 kg |
| Prepravné množstvo | 0.013 m³ |
| Krajina pôvodu | Nemecko (DE) |
| Tarifná klasifikácia č. | 84137030 |
| Environmentálne schválenia | CN ROHS, WEEE |
Materiály
- Teleso čerpadla: Šedá liatina (EN 1561 EN-GJL-200, ASTM A48-200B)
- Obežné koleso: Kompozit
- Rotorové púzdro: Uhlíkové vlákna vystužené
- Ložisková doska a rotorové púzdro: Nehrdzavejúca oceľ
- Statorové púzdro: Hliník
Inštalácia
- Rozsah teploty okolia: 0 .. 40 °C
- Maximálny prevádzkový tlak: 10 bar
- Druh pripojenia: G, veľkosť 2 inch
- PN pre potrubnú prípojku: PN 10
- Pripojenie na prípojku: 180 mm
| Q max Maximálny prietok | 16,5 m3/hod |
| Napätie | 230 V |
| H max Výtlačna výška | 12 m |
| P max Maximálny príkon | 188 W |
| Max. teplota čerpanej kvapaliny | 110 °C |
| Max. prevádzkový tlak | 10 bar |
| Max. prúd motora | 1.51 A |
