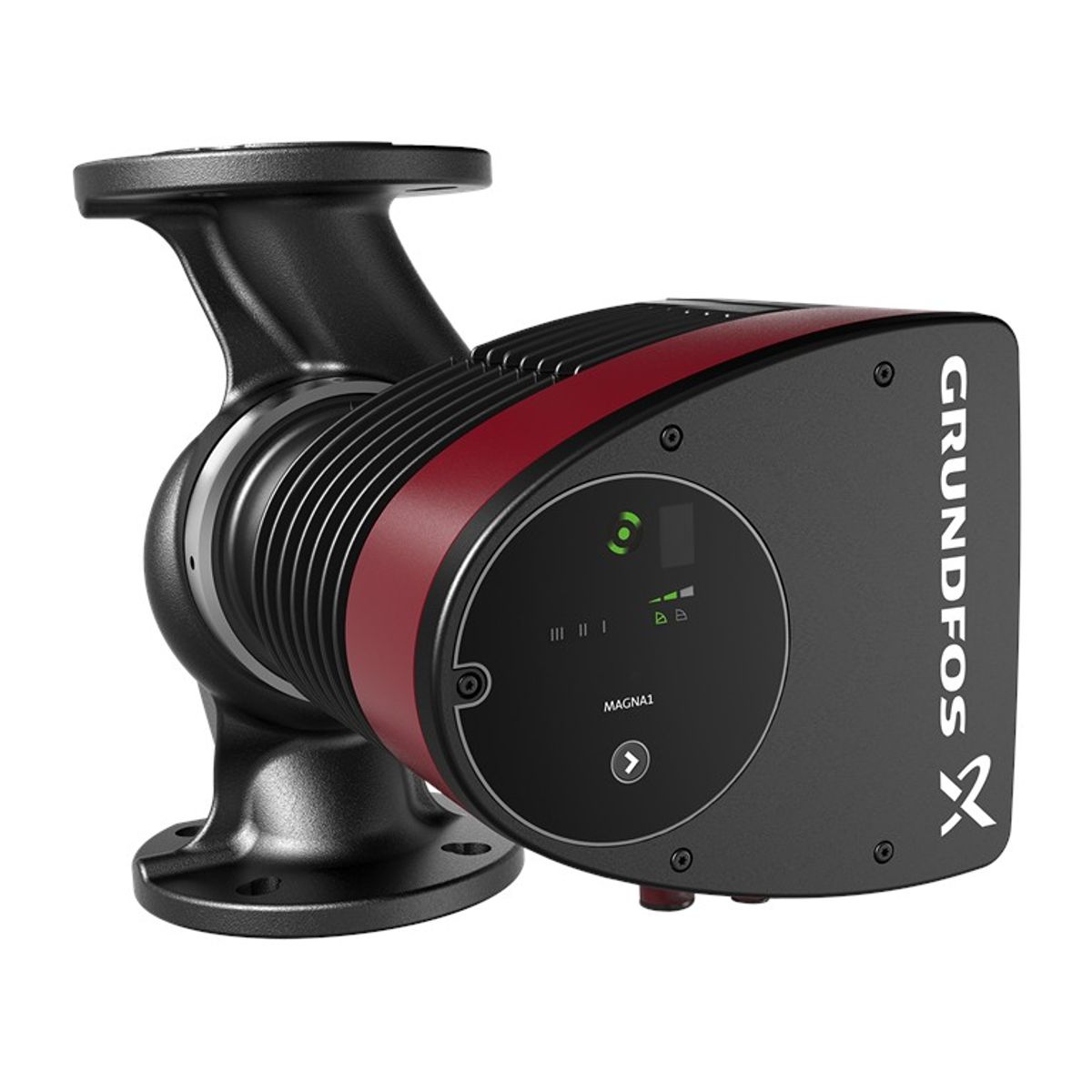

MAGNA1 40-150 F / 99221306
Prehľad produktu
Grundfos MAGNA1 40-150 F je jednoduché, no výkonné obehové čerpadlo, ktoré spĺňa prísne požiadavky na energetickú účinnosť podľa predpisov EuP 2015. Je navrhnuté pre základné potreby s možnosťou jednoduchého ovládania a monitorovania systému. Vďaka bezúdržbovej konštrukcii a intuitívnemu užívateľskému rozhraniu je ideálnou voľbou pre základné aplikácie v oblasti vykurovania a chladenia.
Čerpadlo ponúka bezdrôtovú komunikáciu s aplikáciou Grundfos GO Remote, monitorovanie prostredníctvom relé pre chyby a možnosť diaľkového ovládania štartu a zastavenia digitálnym vstupom. Je vhodné pre použitie v rôznych typoch systémov vrátane miešacích okruhov, vykurovacích povrchov, klimatizačných povrchov, systémov s tepelnými čerpadlami zem-voda a malých chladiacich aplikácií.
- Miešacie okruhy
- Vykurovacie plochy
- Klimatizačné plochy
- Systémy tepelných čerpadiel zem-voda
- Malé chladiace aplikácie
Integrovaný 4-pólový synchronný motor s permanentnými magnetmi zabezpečuje vysokú účinnosť a reguláciu rýchlosti pomocou frekvenčného meniča. Teleso čerpadla je dostupné v prevedení z liatiny alebo z nehrdzavejúcej ocele, rotorový obal je spevnený uhlíkovými vláknami a ostatné diely sú z nehrdzavejúcej ocele a hliníka.
Technické parametre
| Názov produktu | MAGNA1 40-150 F |
|---|---|
| Objednacie číslo | 99221306 |
| Číslo EAN | 5712608942792 |
| Cena | EUR 2641 |
| Max. výtlačná výška | 150 dm |
| Trieda TF | 110 |
| Schválenia | CE, VDE, EAC, MOROCCO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Rozsah teploty okolia | 0 .. 40 °C |
| Maximálny prevádzkový tlak | 10 bar |
| Druh pripojenia | DIN |
| Veľkosť pripojenia | DN 40 |
| PN pre potrubnú prípojku | PN 6/10 |
| Pripojenie na prípojku | 250 mm |
| Čerpaná kvapalina | Voda |
| Rozsah teploty kvapaliny | -10 .. 110 °C |
| Vybraná teplota kvapaliny | 60 °C |
| Hustota | 983.2 kg/m³ |
| P1 max | 615 W |
| P1 min. | 16.01 W |
| Frekvencia (f) | 50 / 60 Hz |
| Menovité napätie | 1 x 230 V |
| Minimálny odber prúdu | 0.18 A |
| Maximálny odber prúdu (I MAX) | 2.71 A |
| Otáčky (n) | 4503 rpm |
| Krytie | IP X4D |
| Izolácia | F |
| Energetická trieda (EEI) | 0.20 |
| Čistá hmotnosť | 16 kg |
| Hrubá hmotnosť | 17.4 kg |
| Prepravné množstvo | 0.039 m³ |
| Krajina pôvodu | Nemecko (DE) |
Použité materiály
| Teleso čerpadla | Šedá liatina EN 1561 EN-GJL-250 / ASTM A48-250B |
|---|---|
| Obežné koleso | Kompozit |
Inštalácia
| Rozsah teploty okolia | 0 .. 40 °C |
|---|---|
| Maximálny prevádzkový tlak | 10 bar |
| Druh pripojenia | DIN |
| Veľkosť pripojenia | DN 40 |
| PN pre potrubnú prípojku | PN 6/10 |
| Pripojenie na prípojku | 250 mm |
| Q max Maximálny prietok | 26 m3/hod |
| Napätie | 230 V |
| H max Výtlačna výška | 15 m |
| P max Maximálny príkon | 615 W |
| Max. teplota čerpanej kvapaliny | 110 °C |
| Max. prevádzkový tlak | 10 bar |
| Max. prúd motora | 2.71 A |
