MAGNA1 65-60 F / 99221371
MAGNA1 65-60 F / 99221371
Prehľad produktu

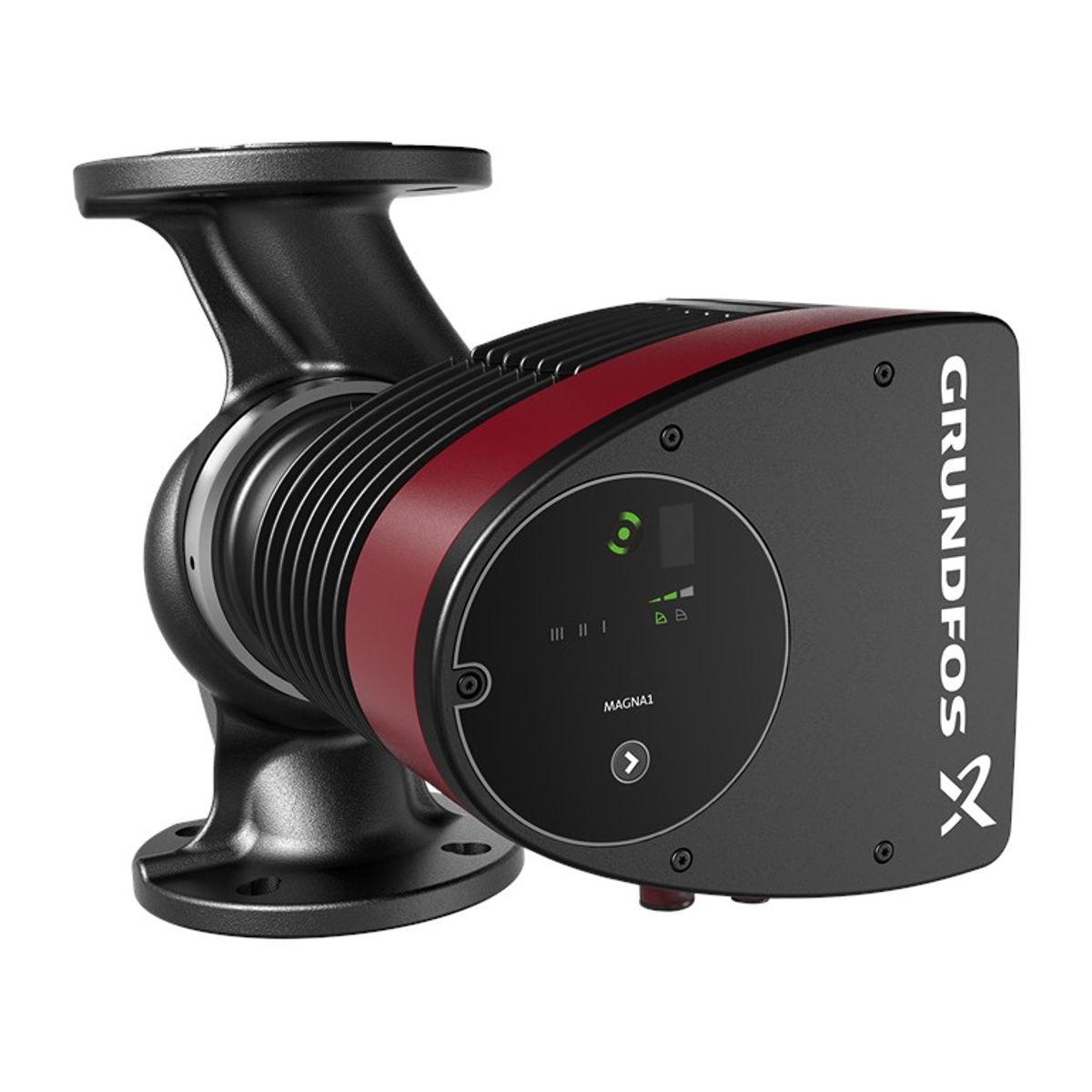

Grundfos MAGNA1 65-60 F je jednoduché a efektívne obehové čerpadlo navrhnuté pre spoľahlivé vykonanie úloh s vysokou energetickou úspornosťou. Produkt spĺňa normy EuP 2015, čo zabezpečuje významné úspory elektrickej energie. Vďaka intuitívnemu, užívateľsky prívetivému rozhraniu a bezúdržbovej konštrukcii je MAGNA1 ideálna voľba pre základné prevádzkové potreby, kde je požadovaná jednoduchá kontrola a monitorovanie systému.
Čerpadlo je bezúdržbové vďaka dizajnu s hermeticky uzavretým rotorom. Umožňuje monitorovanie cez výstup signalizačného relé porúch a diaľkové ovládanie štartu a zastavenia pomocou digitálneho vstupu. MAGNA1 komunikuje bezdrôtovo s aplikáciou Grundfos GO Remote a môže slúžiť ako hlavné čerpadlo v aplikáciách vykurovania aj chladenia.
Funkcie a vlastnosti
- Vysoká energetická účinnosť a súlad s reguláciami EuP 2015
- Integrovaný ovládací panel a kontrolér v dielci riadenia
- Bezúdržbová konštrukcia hermeticky uzavretého rotora
- Možnosť monitorovania cez relé výstup pre poruchy
- Diaľkové ovládanie štartu a zastavenia cez digitálny vstup
- Bezdrôtová komunikácia s aplikáciou Grundfos GO Remote
- Použitie v vykurovacích a chladiacich systémoch vrátane miešacích okruhov, vykurovacích plôch, klimatizačných plôch, systémov s tepelnými čerpadlami a malých chladiacich aplikácií
- 4-pólový synchronný motor s permanentnými magnetmi riadený integrovaným frekvenčným meničom
Technické parametre
| Názov produktu | MAGNA1 65-60 F |
|---|---|
| Objednacie číslo | 99221371 |
| Číslo EAN | 5712608943430 |
| Cena | EUR 2789 |
| Maximálna výtlačná výška | 60 dm |
| Trieda TF | 110 |
| Certifikácie | CE, VDE, EAC, MOROCCO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Rozsah teploty okolia | 0 .. 40 °C |
| Maximálny prevádzkový tlak | 10 bar |
| Druh pripojenia | DIN |
| Veľkosť pripojenia | DN 65 |
| PN pre potrubnú prípojku | PN 6/10 |
| Pripojenie na pripojovaciu dĺžku | 340 mm |
| Čerpaná kvapalina | Voda |
| Rozsah teploty kvapaliny | -10 .. 110 °C |
| Vybraná teplota kvapaliny | 60 °C |
| Hustota kvapaliny | 983.2 kg/m³ |
| P1 max | 365 W |
| P1 min. | 23.15 W |
| Frekvencia | 50 / 60 Hz |
| Menovité napätie | 1 x 230 V |
| Minimálny odber prúdu | 0.24 A |
| Maximálny odber prúdu | 1.64 A |
| Rýchlosť otáčok | 2759 rpm |
| Krytie IP | X4D |
| Izolácia | F |
| Energetická trieda (EEI) | 0.20 |
| Čistá hmotnosť | 20.5 kg |
| Hrubá hmotnosť | 23.3 kg |
| Objem prepravy | 0.057 m³ |
| Krajina pôvodu | Nemecko (DE) |
| Environmentálne schválenia | CN ROHS, WEEE |
Použité materiály
- Teleso čerpadla: Šedá liatina EN 1561 EN-GJL-250, ASTM A48-250B
- Obežné koleso: Kompozitné materiály
- Rotor: Kompozit s uhlíkovými vláknami, ložisková platňa a kryt rotora z nehrdzavejúcej ocele
- Stator housing: Hliníkový
- Elektronika napájania: Chladenie vzduchom
| Q max Maximálny prietok | 35 m3/hod |
| Napätie | 230 V |
| H max Výtlačna výška | 6 m |
| P max Maximálny príkon | 365 W |
| Max. teplota čerpanej kvapaliny | 110 °C |
| Max. prevádzkový tlak | 10 bar |
| Max. prúd motora | 1.64 A |
