MAGNA1 65-80 F / 99221372
MAGNA1 65-80 F / 99221372
Prehľad produktu

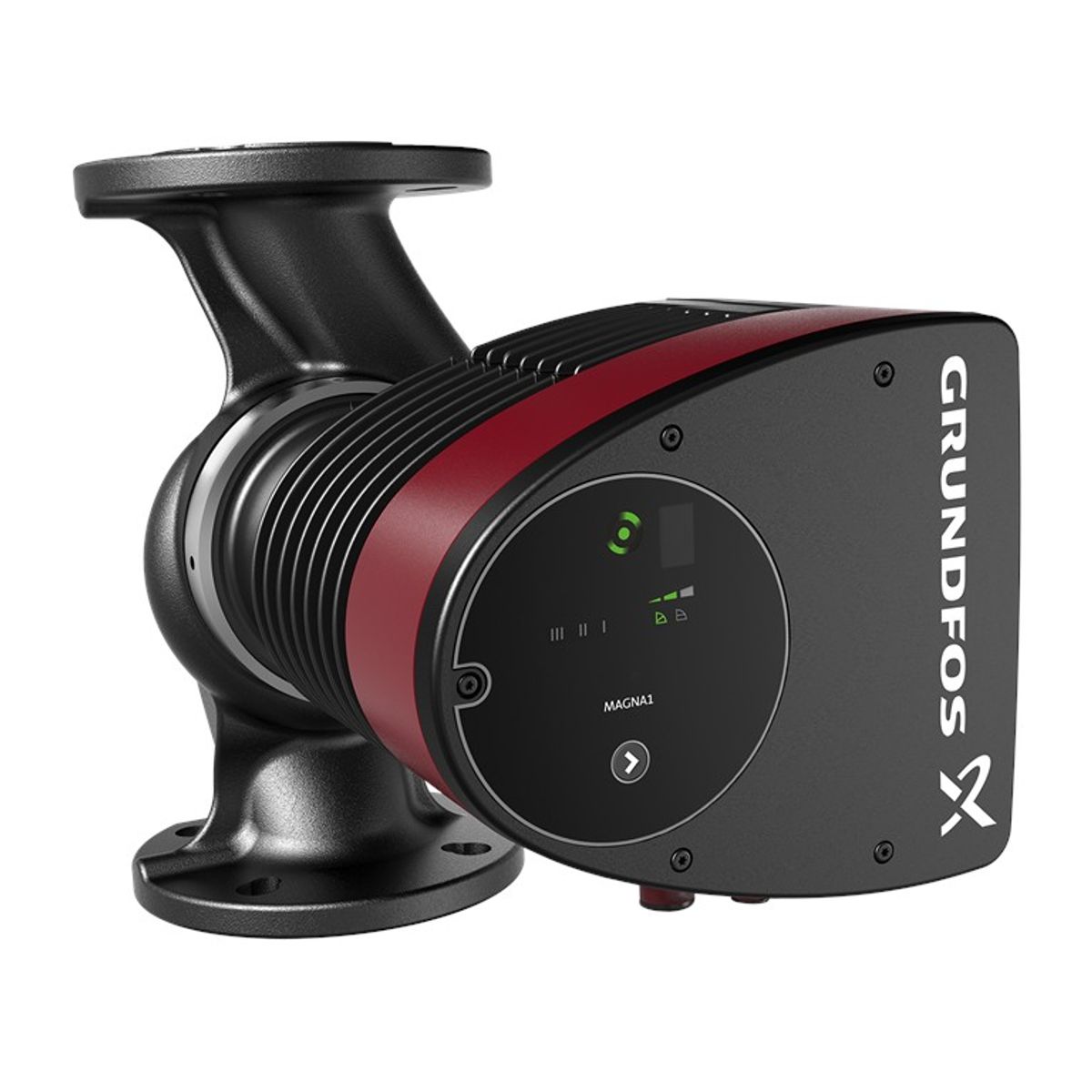

Grundfos MAGNA1 65-80 F je jednoduché, no efektívne obežné čerpadlo s vysokou energetickou účinnosťou, ktoré spĺňa normy EuP 2015 na úsporu elektrickej energie. Vďaka používateľsky prívetivému rozhraniu a bezúdržbovej konštrukcii je ideálne pre základné potreby výkonu s možnosťou jednoduchého ovládania a monitorovania systému.
MAGNA1 je navrhnutý pre jednoduchú inštaláciu a ovládanie, pričom integruje digitálne funkcie ako je diaľkové ovládanie štartu a zastavenia čerpadla, monitoring prostredníctvom funkcie výstupu poruchového relé a bezdrôtovú komunikáciu cez aplikáciu Grundfos GO Remote. Čerpadlo je vhodné pre použitie v aplikáciách vykurovania aj chladenia, napríklad v miešacích slučkách, na vykurovacie a klimatizačné plochy, systémy tepelných čerpadiel so zemným zdrojom a malé chladiace aplikácie.
Funkcie a vlastnosti
- Vysoká energetická účinnosť s EEI 0.20
- Bezúdržbový dizajn vďaka technologii canned-rotor
- Integrovaný ovládací panel a riadiaca jednotka
- Digitálny štart a stop s diaľkovým ovládaním
- Bezdrôtová komunikácia pomocou aplikácie Grundfos GO Remote
- Monitorovanie cez výstup poruchového relé
- Konštrukcia s odolným telesom z šedej liatiny a obežným kolesom z kompozitu
- Použitie pre vykurovanie, chladenie a malé chladiace systémy
Inštalácia
| Rozsah teploty okolia | 0 .. 40 °C |
|---|---|
| Maximálny prevádzkový tlak | 10 bar |
| Druh pripojenia | DIN |
| Veľkosť pripojenia | DN 65 |
| PN pre potrubnú prípojku | PN 6/10 |
| Pripojenie na prip. | 340 mm |
Použitie kvapaliny
| Čerpaná kvapalina | Voda |
|---|---|
| Rozsah teploty kvapaliny | -10 .. 110 °C |
| Vybraná teplota kvapaliny | 60 °C |
| Hustota | 983.2 kg/m³ |
Technické parametre
| Názov produktu | MAGNA1 65-80 F |
|---|---|
| Objednacie číslo | 99221372 |
| Číslo EAN | 5712608943447 |
| Cena | EUR 3039 |
| Max. výtlačná výška | 80 dm |
| Trieda TF | 110 |
| Schválenia | CE, VDE, EAC, MOROCCO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| P1 max | 476 W |
| P1 min. | 24.17 W |
| Frekvencia | 50 / 60 Hz |
| Menovité napätie | 1 x 230 V |
| Minimálny odber prúdu | 0.26 A |
| I MAX | 2.11 A |
| Otáčky (n) | 3190 rpm |
| Krytie IP | X4D |
| Izolácia | F |
| Energia (EEI) | 0.20 |
| Čistá hmotnosť | 21.4 kg |
| Hrubá hmotnosť | 24.2 kg |
| Prepravné množstvo | 0.057 m³ |
| Krajina pôvodu | Nemecko (DE) |
| Tarifná klasifikácia č. | 84137030 |
| Environmentálne schválenia | CN ROHS, WEEE |
Použité materiály
- Teleso čerpadla: Šedá liatina EN 1561 EN-GJL-250, ASTM A48-250B
- Obežné koleso: Kompozitný materiál
- Kompozitný rotor: Uhlíkové vlákna spevnený
- Ložisková doska a kryt rotora: Nerezová oceľ
- Statorové púzdro: Hliník
| Q max Maximálny prietok | 39 m3/hod |
| Napätie | 230 V |
| H max Výtlačna výška | 8 m |
| P max Maximálny príkon | 476 W |
| Max. teplota čerpanej kvapaliny | 110 °C |
| Max. prevádzkový tlak | 10 bar |
| Max. prúd motora | 2.11 A |
