MAGNA1 80-60 F / 99221406
MAGNA1 80-60 F / 99221406
Prehľad produktu
Jednoduchá a spoľahlivá obehová pumpa Grundfos MAGNA1 s vysokou energetickou účinnosťou, ktorá spĺňa normy EuP 2015, čím zaručuje výrazné úspory elektrickej energie. Intuitívne a používateľsky prívetivé ovládanie spolu s bezúdržbovým dizajnom robí z MAGNA1 ideálnu voľbu pre základné potreby výkonu v aplikáciách vyžadujúcich základnú reguláciu a monitorovanie systému.
Dostupná verzia s integrovaným riadiacim a ovládacím panelom v kontrolnej skrinke. Možnosť bezdrôtovej komunikácie cez aplikáciu Grundfos GO Remote. Pumpa je vhodná ako hlavná pumpa pre vykurovanie a chladenie vrátane:
- miešacie okruhy
- vykurovacie plochy
- klimatizačné plochy
- základové tepelné čerpadlá
- malé chladiace aplikácie
Bezúdržbový princíp vďaka konštrukcii s uzavretým rotorom (canned-rotor). Monitorovanie prostredníctvom výstupného relé poruchy a diaľkové ovládanie štartu a zastavenia digitálnym vstupom.
Konštrukcia obsahuje čerpadlové teleso z liatiny (šedá liatina EN 1561 EN-GJL-250 / ASTM A48-250B), obežné koleso z kompozitu, uhlíkom spevnený kompozitný kryt rotora, ložiskovú dosku a plášť rotora z nerezovej ocele a statorové teleso z hliníka. Elektronika je chladená vzduchom. Motor je 4-pólový synchrónny permanentný magnet s vysokou účinnosťou regulovaný integrovaným meničom frekvencie.
Technické parametre
| Názov produktu | MAGNA1 80-60 F |
|---|---|
| Objednacie číslo | 99221406 |
| Číslo EAN | 5712608943782 |
| Max. výtlačná výška | 60 dm |
| Trieda TF | 110 |
| Schválenia | CE, VDE, EAC, MOROCCO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Rozsah teploty okolia | 0 .. 40 °C |
| Maximálny prevádzkový tlak | 6 bar |
| Druh pripojenia | DIN |
| Veľkosť pripojenia | DN 80 |
| PN pre potrubnú prípojku | PN 6 |

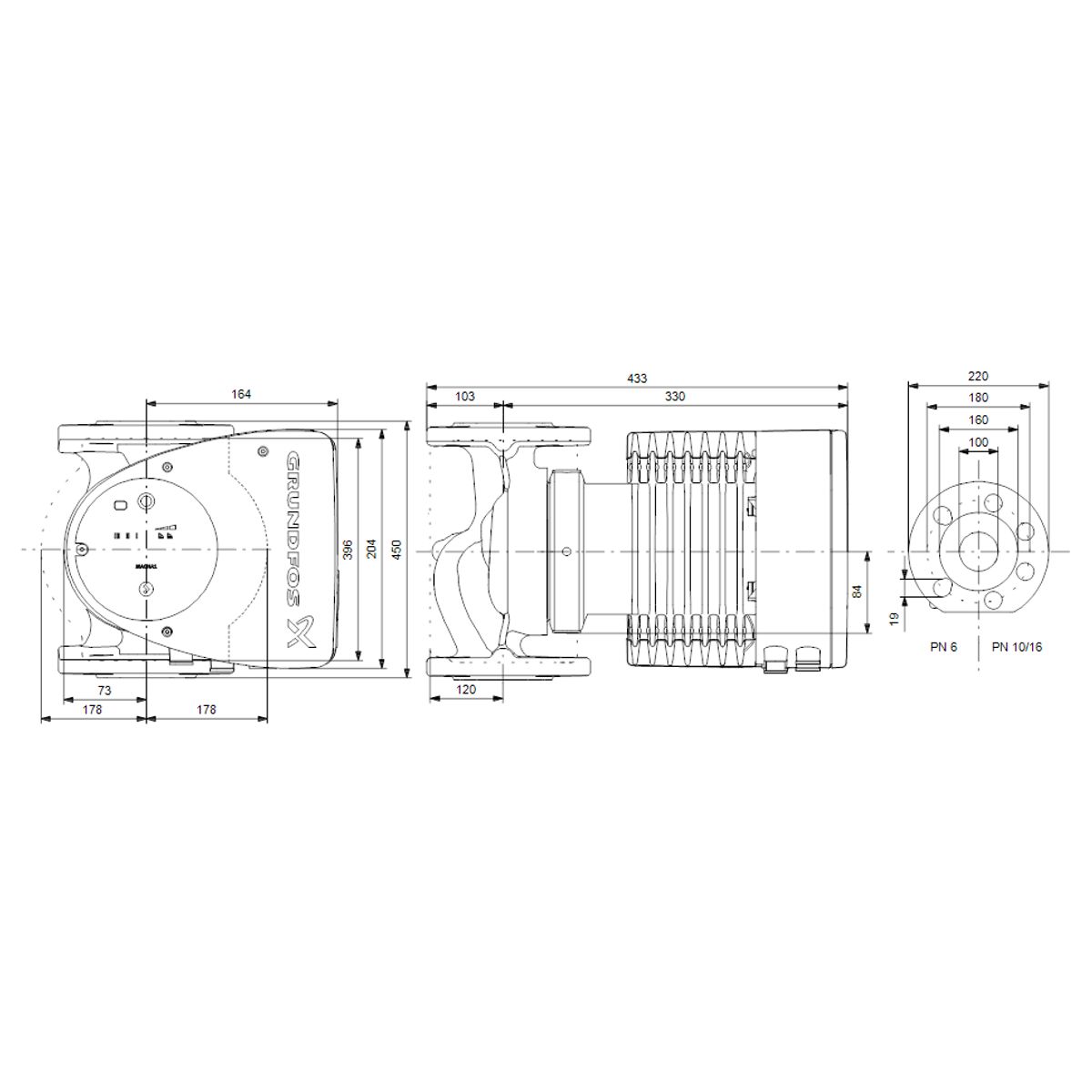

| Pripojenie na prípoj | 360 mm |
| Čerpaná kvapalina | Voda |
| Rozsah teploty kvapaliny | -10 .. 110 °C |
| Vybraná teplota kvapaliny | 60 °C |
| Hustota | 983.2 kg/m³ |
| P1 max | 536 W |
| P1 min. | 23.56 W |
| Frekvencia | 50 / 60 Hz |
| Menovité napätie | 1 x 230 V |
| Minimálny odber prúdu | 0.24 A |
| I MAX | 2.37 A |
| Otáčky (n) | 2533 rpm |
| Krytie IP | X4D |
| Izolácia | F |
| Energetická trieda (EEI) | 0.20 |
| Čistá hmotnosť | 26.6 kg |
| Hrubá hmotnosť | 29.4 kg |
| Prepravné množstvo | 0.071 m³ |
| Environmentálne schválenia | CN ROHS, WEEE |
Použité materiály
- Teleso čerpadla: Šedá liatina (EN 1561 EN-GJL-250, ASTM A48-250B)
- Obežné koleso: Kompozit
- Kryt rotora: Uhlíkom spevnený kompozit
- Ložisková doska a plášť rotora: Nerezová oceľ
- Statorové teleso: Hliník
| Q max Maximálny prietok | 44 m3/hod |
| Napätie | 230 V |
| H max Výtlačna výška | 6 m |
| P max Maximálny príkon | 536 W |
| Max. teplota čerpanej kvapaliny | 110 °C |
| Max. prevádzkový tlak | 6 bar |
| Max. prúd motora | 2.37 A |
