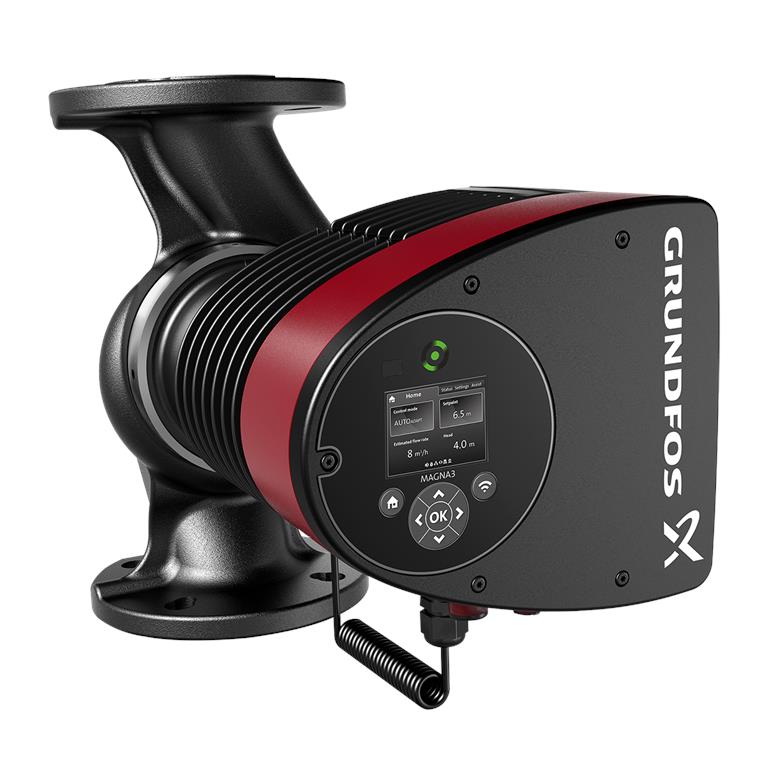

Vykurovacie čerpadlo Grundfos Magna3 100-120 F 450 PN6 / 97924315

Obehové čerpadlo Magna3 100-120 F / 97924315

Obehové čerpadlá Grundfos Magna3 sú dokonalým riešením pre náročné aplikácie vykurovania, chladenia a klimatizácie, ktoré vyžadujú maximálnu účinnosť, jednoduchú inštaláciu a spoľahlivý výkon. Vďaka inovatívnej technológii čerpadla a množstvu inteligentných funkcií, ako je napríklad funkcia automatickej prevádzky - AUTOADAPT, ponúkajú obehové čerpadlá Grundfos Magna3 nielen vynikajúcu energetickú účinnosť, ale aj presné riadenie a prispôsobenie špecifickým požiadavkám vášho systému.

Obehové čerpadlá Magna3 sú určené pre veľké komerčné objekty a viacpodlažné budovy, ako aj pre nemocnice a verejné zariadenia.

Inteligentné funkcie ako AUTOADAPT a FLOWADAPT automaticky vyberajú optimálne nastavenie čerpadla, aby váš systém vždy poskytoval najlepší možný komfort s maximálnou účinnosťou.

Pripojenie čerpadla k systému riadenia budovy umožňuje kompletnú kontrolu a monitorovanie systému a zároveň zvyšuje spoľahlivosť. Na monitorovanie a ovládanie čerpadla môžete použiť aj aplikáciu Grundfos GO.

Výhody čerpadla Grundfos Magna3

• Vynikajúca energetická účinnosť

Vďaka najmodernejšej technológii motora zaručuje čerpadlo Magna3 mimoriadne nízku spotrebu energie. Automaticky prispôsobuje svoje otáčky aktuálnej potrebe, a tým minimalizuje spotrebu energie. Táto inteligentná technológia významne prispieva k zníženiu prevádzkových nákladov.

• Jednoduchá inštalácia a obsluha

Obehové čerpadlá Magna3 sú navrhnuté na rýchlu a jednoduchú inštaláciu a LCD displej umožňuje jednoduché a intuitívne ovládanie a nastavenie čerpadla.

• Inteligentné ovládanie a prispôsobenie

Čerpadlo pracuje s pokročilými režimami ovládania, ktoré je možné prispôsobiť podľa potreby. To zaručuje optimálne prispôsobenie meniacim sa požiadavkám a zabezpečuje efektívne čerpanie kvapalín na požiadanie. Vďaka funkcii AUTOADAPT čerpadlo Magna3 automaticky rozpozná optimálny prevádzkový bod, a tým zabezpečí maximálny komfort a účinnosť.

• Dlhá životnosť a vysoká spoľahlivosť

Vďaka robustnej konštrukcii a vysokokvalitným materiálom je čerpadlo Magna3 navrhnuté na dlhú životnosť. Jeho integrované ochranné funkcie, ako napríklad ochrana proti chodu nasucho a ochrana proti prehriatiu, zaručujú bezpečnú prevádzku a znižujú riziko porúch. Môžete sa spoľahnúť na spoľahlivý a dlhotrvajúci výkon.

• Jednoduchá údržba

Vďaka pokročilým diagnostickým funkciám čerpadla možno včas rozpoznať potenciálne zdroje chýb. Čerpadlo poskytuje podrobné informácie o svojom prevádzkovom stave, čo uľahčuje údržbu a odstraňovanie problémov. To šetrí čas a náklady a zvyšuje účinnosť systému.

Oblasti použitia

• Vykurovacie systémy: Ideálne na použitie v komerčných vykurovacích systémoch.
• Chladiace a klimatizačné systémy: Na spoľahlivú prevádzku chladiacich okruhov v komerčných a priemyselných aplikáciách.
• Systémy diaľkového vykurovania: Prenos diaľkového vykurovania a distribúcia tepla

Elektronicky riadený, index energetickej účinnosti (EEI) ≤0,20 - NAJLEPŠÍ V TRIEDE

Funkcie

Vysokoúčinná technológia EC motora s permanentnými magnetmi

• Index energetickej účinnosti (EEI) ≤0,17
• Režimy riadenia: konštantný tlak / pevné otáčky / proporcionálny tlak / konštantná teplota
• Integrovaná úplná ochrana motora
• Tepelnoizolačné plášte podľa EnEV v rozsahu dodávky
• Automatické nastavenie požadovanej hodnoty prostredníctvom funkcie AutoAdapt
• Integrovaná ochrana proti chodu nasucho
• Nastaviteľné obmedzenie objemového prietoku prostredníctvom funkcie FlowLimit
• Pripojenie k systému riadenia budovy prostredníctvom voliteľných zásuvných modulov v svorkovnici
• Prevádzkové a poruchové hlásenia
• Možnosti analógovej/digitálnej komunikácie: 2xDO / 3xDI / 1xAI
• Zaznamenávanie histórie prevádzky
• Ovládanie prostredníctvom TFT displeja a mäkkej dotykovej klávesnice

Technické údaje

• Menovitý prietok: 38 m3/h
• Menovitý výtlak: 10,08 m
• Maximálny výtlak: 120 dm
• Teplotná trieda: 110
• Schválenia: 1: CE, VDE

Materiály

• Teleso čerpadla: Sivá liatina
• Skriňa čerpadla: EN 1561 EN-GJL-250
• Skriňa čerpadla: ASTM A48-250B
• Materiál obežného kolesa: kompozitný materiál

Inštalácia:

• Teplota okolia: 0..40 C
• Max. Prevádzkový tlak: 10 bar
• Typ pripojenia: DIN
• Veľkosť pripojenia: DN 100
• Menovitý tlak: PN6
• Inštalačná dĺžka: 450 mm

Čerpané médium

• Rozsah teplôt média: -10 ... 110 C
• Rozsah teploty média počas prevádzky: 60 C
• Hustota: 983,2 kg/m3

Elektrické údaje

• Maximálna spotreba energie: 1564 W
• P1 min.: 31 W
• Sieťová frekvencia: 50 / 60 Hz
• Minimálna spotreba prúdu: 0,32 A
• Maximálny odber prúdu: 7 A
• Max. Otáčky: 3720 1/min
• Trieda ochrany: X4D
• Trieda izolácie: F

Ďalšie informácie

• Index energetickej účinnosti EEI: 0,17
• Čistá hmotnosť: 34,4 kg
• Hrubá hmotnosť: 38,2 kg

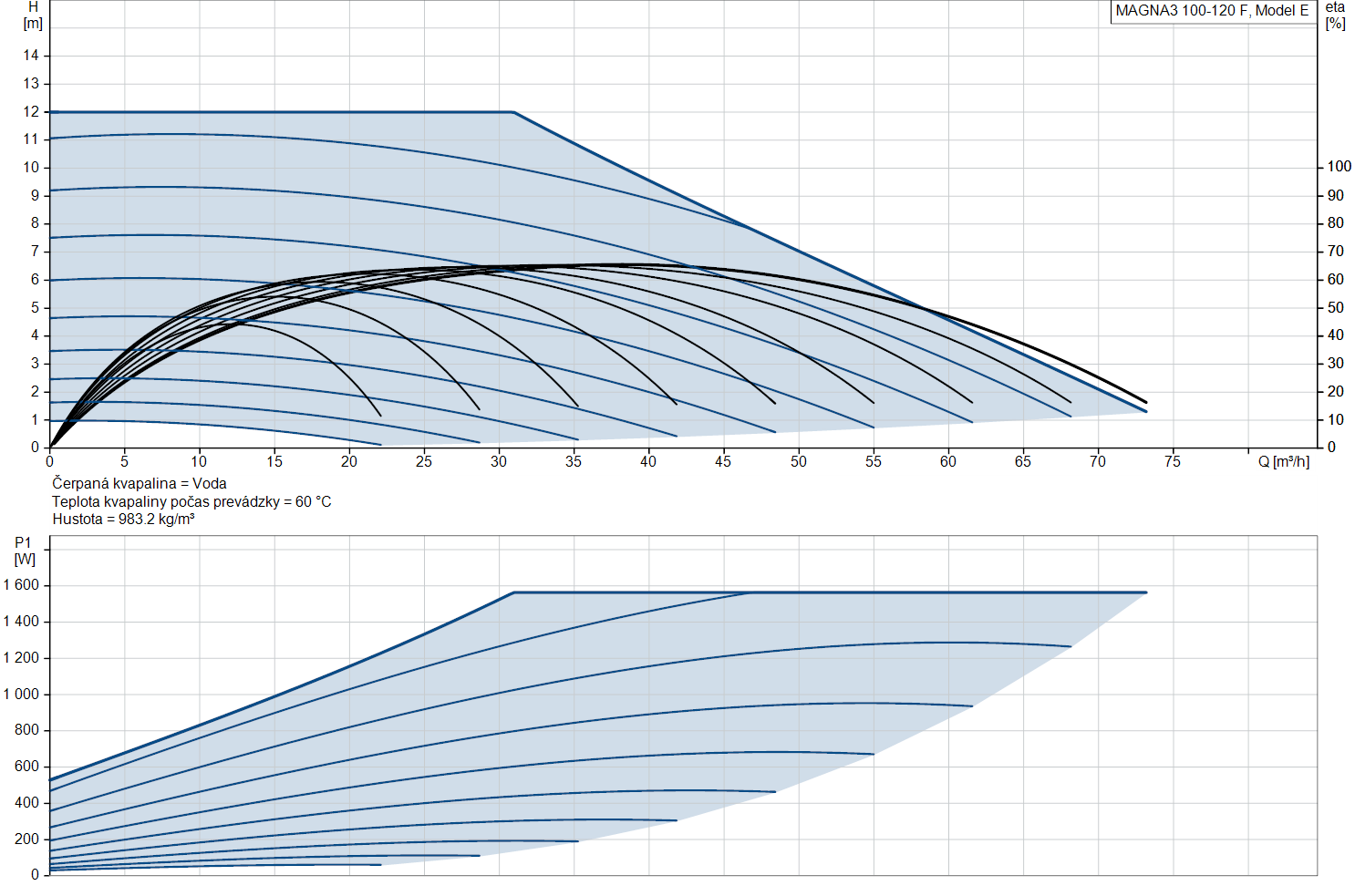

Výkonnostná krivka čerpadla

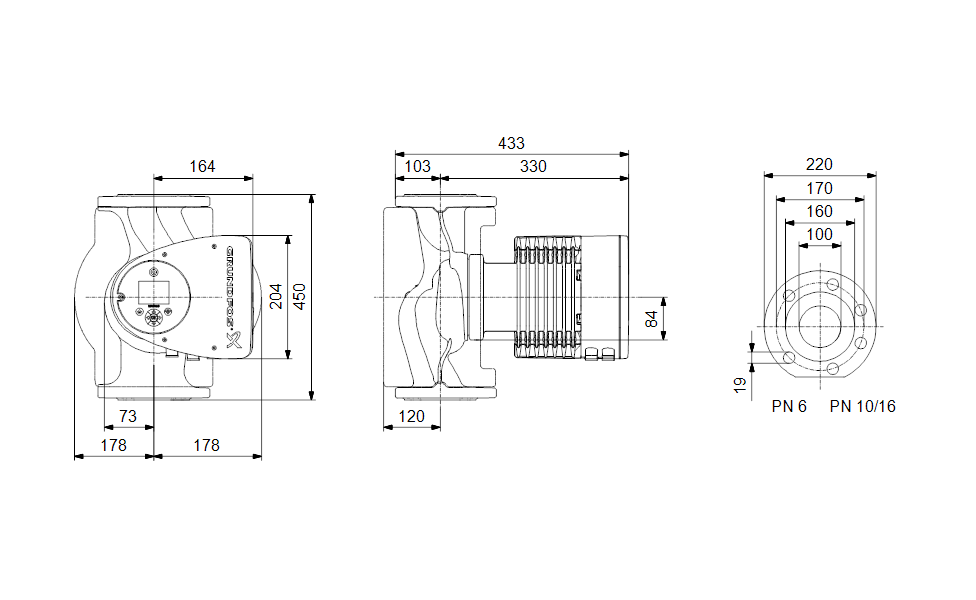

Výkres čerpadla
