Popis produktu
Grundfos SEG.40.09.EX.2.50B (400V) - 96075898
Čerpadlá Grundfos SEG sú ponorné čerpadlá s horizontálne situovaným výtlačným hrdlom. Tieto čerpadlá sú vhodné najmä pre tlakové čerpanie odpadových vôd vypúšťaných z toaliet. Čerpadlá SEG sú vybavené rezacím zariadením, ktoré zabezpečuje drvenie potenciálne deštruktívnych pevných nečistôt na malé kúsky, ktoré možno bez ťažkostí odvádzať aj potrubím s relatívne malým priemerom.
Vnútorný povrch týchto čerpadiel je hladký a znemožní sa tak ich prípadné zanesenie.
Základným konštrukčným materiálom popisovaných čerpadiel je liatina. Spona, ktorá zaisťuje pevné spojenie čerpadla a motora je vyrobená z nehrdzavejúcej ocele. Toto spojenie čerpadla a motora zaručuje prevenciu proti korózii a taktiež uľahčuje vykonávanie údržby čerpadla.
V napájacom kábli čerpadla sú taktiež vodiče pre termosnímače zabudované do vinutia motora.
Káblová prípojka je vybavená špeciálnou úplne utesnenou vidlicou. Tesnenie káblovej vidlice zamedzuje vnikaniu vlhkosti do motora cez kábel v prípade porušenia jeho izolácie alebo v prípade neopatrnej manipulácie s káblom.
Čerpadlo musí byť pripojené na riadiacu jednotku spolu s bezpečnostnou bariérou, napr. typu LC-Ex4, ktorú dodáva Grundfos A / S.
Uvedené čerpadlá schválil inštitút VTT podľa smernice ATEX.
Techn.
| Max. prietok | 4.17 l/s |
| Max. dopravná výška | 14.4 m |
| Typ obežného kolesa | MLECÍ SYSTÉM |
| Upchávka | SIC/SIC |
| Schválenia | PA-I, ATEX |
| Tolerancia krivky | ISO9906:2012 3B2 |
Materiály
| Teleso čerpadla | Šedá liatina |
| EN1561 EN-GJL-200 |
| Obežné koleso | Liatina |
| EN1561 EN-GJL-200 |
Inštalácia
| t max okolie | 40 °C |
| Maximálny prevádzkový tlak | 6 bar |
| Štandardná príruba | DIN |
| Pripojenie | DN 40/50 |
| Výtlačné hrdlo | DN 40 |
| Hodnota tlaku | PN 10 |
| Max. inštalač. hĺbka | 10 m |
| Inštalácia suchá/mokrá | SUBMERGED |
| Automatická spojka | 96076063 |
Kvapalina
| Rozsah teploty kvapaliny | 0 .. 40 °C |
| Hustota | 998.2 kg/m³ |
Elektrické údaje
| P1 | 1.3 kW |
| P2 | 0.9 kW |
| f | 50 Hz |
| U | 3 x 400-415 V |
| Tolerancia napätia | +6/-10 % |
| Max. počet zapnutí | 30 |
| Menovitý el. prúd | 3 A |
| Rozbehový el. prúd | 21 A |
| Menovitý el. prúd | 2.1 A |
| Cos phi - účinník | 0.72 |
| Cos phi - účinník pri 3/4 zaťaženia | 0.62 |
| Cos phi - účinník pri 1/2 zaťaženia | 0.5 |
| n | 2860 rpm |
| Moment zotrvačnosti | 0.0036 kg m² |
| Eta 1/1 | 71 % |
| Eta 3/4 | 67 % |
| Eta 1/2 | 60 % |
| Počet pólov | 2 |
| Typ spínania | priame spínanie |
| Krytie IP | IP68 |
| Izolácia | F |
| Nevýbušné prevedenie | áno |
| Ex-popis | II2G EXDB IIBT4/T3GB |
| Nevýbušné prev. | EN 60079-0/EN 60079-1 |
| Motorová ochrana | Teplotný spínač |
| Teplotná ochrana | externá |
| Dĺžka kábla | 10 m |
| Typ kábla | LYNIFLEX |
| Káblová koncovka | No plug |
Riadiace jednotky
| Riadiaca skrinka | Nie je zahrnutá |
| Prídavný I/O | External |
| Snímač vlhkosti | bez snímačov vlhkosti |
| AUTOADAPT | NIE |
Iné

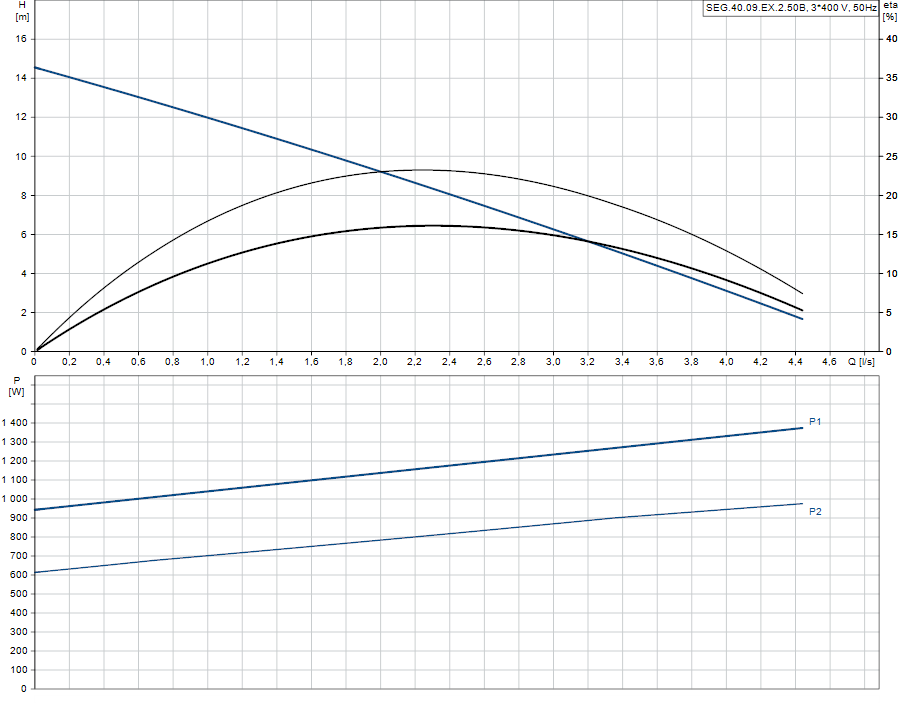

Krivka čerpadlá

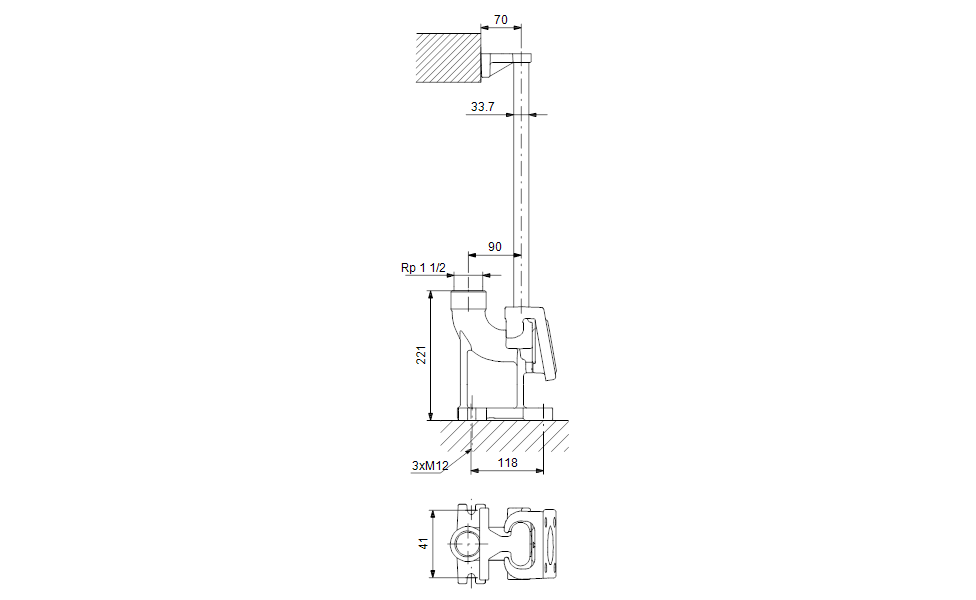

Rozmery čerpadlá
