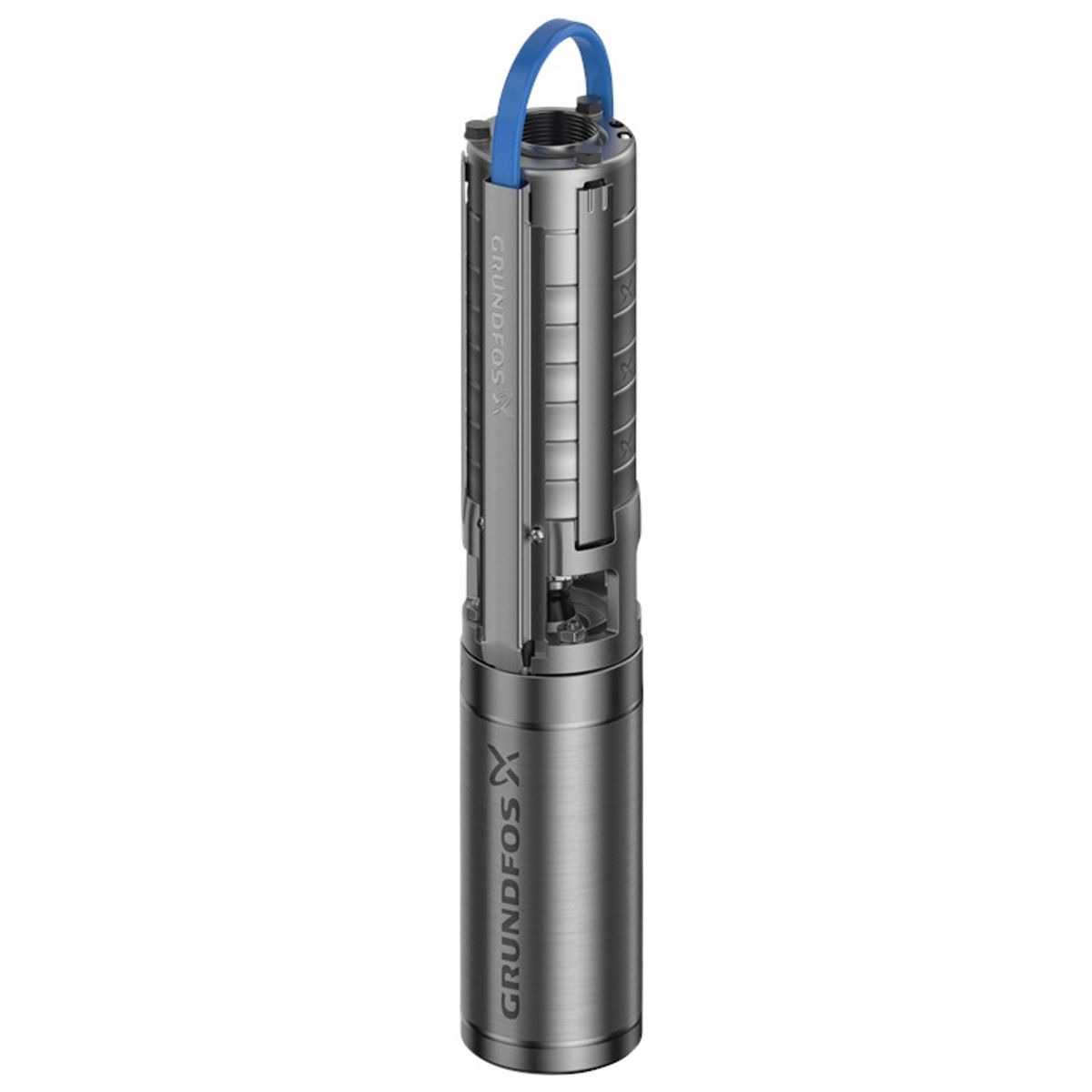

Grundfos SP 5A-6 / 05001k06
Prehľad
SP 5A-6 je ponorné čerpadlo navrhnuté na čerpanie surovej vody, znižovanie hladiny podzemnej vody a zvyšovanie tlaku. Toto čerpadlo je ideálne pre čerpanie čistých, riedkych a neagresívnych kvapalín bez obsahu tuhých častíc a vlákien.
Je vybavené trojfázovým motorom s uzavretým rotorom, ochranou proti vniknutiu piesku, ložiskami mazanými čerpanou kvapalinou a membránou na vyrovnávanie tlaku, čo zaručuje spoľahlivý a dlhodobý výkon.
Funkcie a vlastnosti
- Vhodné na čerpanie surovej vody a čistej vody.
- Motor s ochranou proti vniknutiu piesku pre zvýšenú životnosť.
- Trojfázový uzavretý rotorový motor.
- Lepené ložiská mazané čerpanou kvapalinou.
- Membrána na vyrovnávanie tlaku zaisťuje spoľahlivosť.
- Prednastavený spätný ventil zabraňuje spätnému toku vody.
- Vysoká odolnosť materiálov, najmä nerezovej ocele (AISI 304/EN 1.4301).
Technické parametre
| Kvapalina |
|---|
| Čerpaná látka | Voda |
| Teplotný rozsah kvapaliny | -15 °C až 40 °C |
| Maximálna teplota kvapaliny pri 0,15 m/s | 40 °C |
| Zvolená teplota kvapaliny | 20 °C |
| Hustota | 998,2 kg/m³ |
| Prevádzkové údaje |
|---|
| Otáčky čerpadla | 2900 ot/min |
| Menovitý prietok | 5 m³/h |
| Menovitá výška čerpania | 25 m |
| Tesnenie hriadeľa | LIPSEAL |
| Certifikáty |
|---|
| CE, EAC, UKCA, SEPRO, MAROKO, ACS, DM174 |
| Rozsah tolerancie krivky | ISO 9906:2012 3B |
| Verzia motora a konštrukcia |
|---|
| Verzia motora | T40 |
| Zpätný ventil | Áno |
| Koniec hriadeľa | SPLINE |
| Materiály |
|---|
| Čerpadlo | Nerezová oceľ EN 1.4301 / AISI 304 |
| Obežné kolo | Nerezová oceľ EN 1.4301 / AISI 304 |
| Motor | Nerezová oceľ DIN č. 1.4301 |
| Montáž |
|---|
| Maximálny tlak v prostredí | 15 bar |
| Maximálny prevádzkový tlak | 15 bar |
| Maximálny tlak v potrubí | 3,9 bar |
| Typ pripojenia | Rp |
| Veľkosť pripojenia | 1 1/2 palca |
| Priemer motora | 4 palce |
| Minimálny priemer otvoru | 105 mm |
| Elektrické údaje |
|---|
| Typ motora | MS402 |
| Konštrukcia príruby motora | Grundfos |
| Príkon čerpadla (P2) | 0,55 kW |
| Frekvencia (f) | 50 Hz |
| Napätie (U) | 3 × 380–400–415 V |
| Menovitý prúd | 2,00–2,20–2,35 A |
| Štartovací prúd | 470–480–470 % |
| Cos phi | 0,70–0,64–0,60 |
| Otáčky motora (n) | 2850–2860–2870 ot/min |
| Spôsob zapnutia | Priamy prevod |
| Stupeň krytia IP | IP68 |
| Izolácia | B |
| Ochrana motora | Žiadna |
| Integrovaný teplotný senzor | Nie |
| Dĺžka kábla | 1,7 m |
| Typ kábla | FLAT |
| Číslo výrobku motora | 79192003 |
| Vinutia | Lakované |
| Ostatné údaje |
|---|
| Index minimálnej účinnosti, MEI ≥ | 0,50 |
| Čistá hmotnosť | 10,2 kg |
| Hrubá hmotnosť | 11,3 kg |
| Objem prepravy | 0,011 m³ |
| Dánsky kód | 388315060 |
| Švédsky kód | 5852969 |
| Fínsky kód | 4762673 |
| Nórsky kód | 90408712 |
| Ekologické certifikáty | WEEE |
