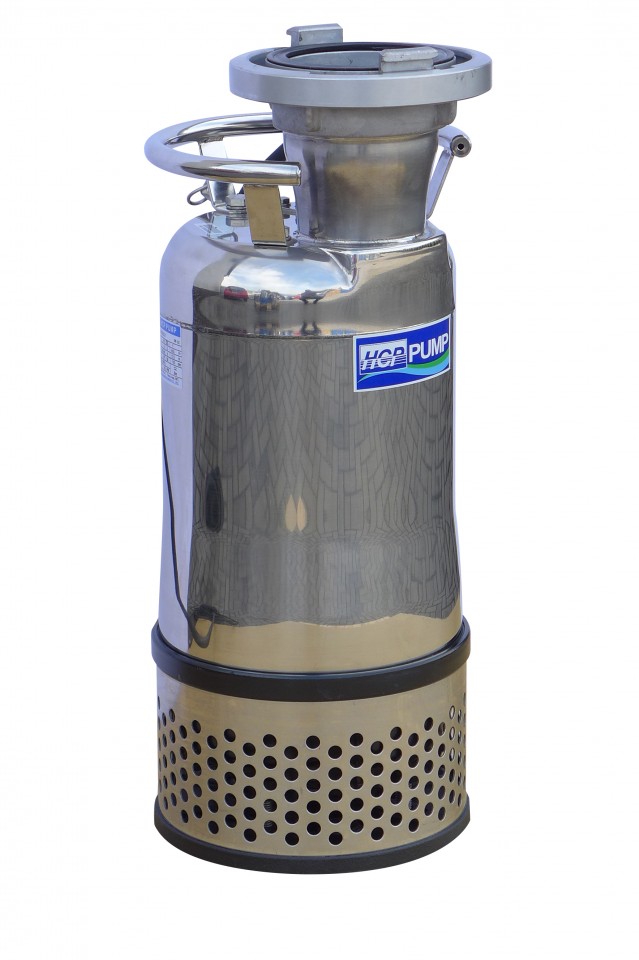

Stavebné čerpadlo / hasičské čerpadlo HCP 100 ICB 23,7 / 400 V
Čerpadlo na odpadovú vodu / hasičské čerpadlo HCP 100 ICB 23,7 / 400 V
Prehľad
Ponorné kalové čerpadlo 100 ICB 23.7 od spoločnosti HCP je kompaktnou voľbou pre všeobecné odvodňovacie práce. Čerpadlo je vhodné všade tam, kde je potrebné prečerpať veľký objem vody v krátkom čase, pričom médium by nemalo obsahovať žiadne abrazívne častice.
Čerpadlo je vyrobené s obežnými kolesami z chrómovej ocele (typ ICB) a ponúka vysoký výkon. Skriňa čerpadla a motora, sací filter, hriadeľ a spojovací materiál sú vyrobené z robustnej nehrdzavejúcej ocele.
Na zabezpečenie tesnosti sú nainštalované dvojité mechanické tesnenia SiC/SiC s trvalou olejovou náplňou, doplnené o dodatočnú ochranu Gufero proti znečisteniu.
Suchobežný elektromotor má bimetalovú tepelnú ochranu a je obiehaný čerpaným médiom, čo umožňuje jeho použitie vo veľkých nádržiach s nízkou hladinou náplne.
Funkcia a vlastnosti
- Vhodné pre čerpadlá s vodou, ktorá je mierne znečistená pieskom a kalom
- Použitie v stavebníctve, pri razení tunelov, stavbe domov, hasičských zboroch a pri odvodňovaní povodní
- Hustota média: do 1100 kg/m³
- Teplota média: do 40 °C
- Plne ponorné čerpadlo
- Kompaktný dizajn na jednoduchú manipuláciu
- 15 m pripojovací kábel (H07RN-F) na flexibilné použitie
- Jednoduchá údržba vďaka dômyselnej konštrukcii
- Ľahká konštrukcia z nehrdzavejúcej ocele v kombinácii s vysokým výkonom
Použité materiály
- Vonkajší kryt: Nerezová oceľ AISI 1.4301
- Horný kryt: Sivá liatina 0.6020
- Kryt motora: Nerezová oceľ AISI 1.4301
- Kryt čerpadla: Sivá liatina 0,6020
- Hlavný hriadeľ: Nerezová oceľ AISI 1.4006
- Obežné koleso: chrómová oceľ
- Dvojité mechanické tesnenie s trvalou olejovou náplňou
Označenie čerpadla
- A = s uzavretým obežným kolesom z bronzu
- B = s uzavretým obežným kolesom z chrómovej ocele HRC30
Oblasti použitia
- Čerpadlá s vodou mierne znečistenou pieskom a kalom
- Stavebníctvo - razenie tunelov a stavba domov
- Hasičské činnosti, odvodňovanie a protipovodňová ochrana
Technické parametre
| Hustota média | Do 1100 kg/m³ |
|---|---|
| Teplota média | Do 40 °C |
| Motor | Suchobežný elektromotor s bimetalovou tepelnou ochranou |
| Chladenie motora | Motor s kvapalinovým výplachom vhodný pre nízku hladinu náplne |
| Konštrukcia | Ponorné čerpadlo, plne ponorné |
| Pripojovací kábel | H07RN-F, dĺžka 15 m |
| Materiál obežného kolesa | Chrómová oceľ (typ ICB), uzavreté |
| Materiál krytu | Sivá liatina 0.6020 a nehrdzavejúca oceľ AISI 1.4301 |
| Tesnenia | Dvojité mechanické tesnenie SiC/SiC s trvalou olejovou náplňou a dodatočnou ochranou (Gufero) |
| Hmotnosť | Nie je špecifikovaná |
| Rozmery | Pozri rozmerový výkres |
Výkonnostná krivka
Rozmery
| Q max Maximálny prietok | 100 m3/hod |
| Napätie | 400 V |
| H max Výtlačna výška | 23 m |
| P max Maximálny príkon | 4,7 kW |
| DN výtlak - priemer | A100 / 4 '' |
| Dĺžka kábla | 15 m |
| Priechodnosť častíc | 10 mm |
| Hmotnosť | 44 kg |
| Max. teplota čerpanej kvapaliny | 40 °C |
| Max. ponor motora | 30 m |
| Hodnota pH | 6-9 |
| Max. prúd motora | 7,9 A |
| Max. Hustota čerpanej kvapaliny | 1100 kg/m3 |
| Otačky motora | 2820 rpm |
