BATS - E CVE 4-22

Automatická - posilňovacia stanica BATS-E CVE je komplexná jednotka pozostávajúca z jedného čerpadla s regulovateľnou rýchlosťou otáčok motora, nasledujúcou výbavou:

• 2x uzatvárací ventil
• spätný ventil
• vstupné a výstupné nerezové potrubie
• snímač tlaku
• manometer
• membránová tlaková nádoba 35 l
• základný rám s tlmičmi
•  hlavný vypínač

čo umožňuje inštaláciu do horizontálneho jednosmerného systému. Čerpadlo so zabudovaným frekvenčným meničom. Frekvenčný menič reguluje rýchlosť elektrického motora čerpadlá na základe aktuálnej spotreby vody, čo vedie k značným úsporám energie. Technológia   meniča určuje konštantný tlak v systéme. Hlava čerpadla a základňa sú z liatiny - všetky ostatné zmáčané časti sú z nehrdzavejúcej ocele. Mechanická upchávka zaisťuje vysokú spoľahlivosť, bezpečnú manipuláciu a ľahký servis a prístup. Čerpadlo ja slúži 3-fázovým asynchrónnym motorom chladeným ventilom.

Aplikácie

• Systémy dodávky pitnej vody
• Zvyšovanie tlaku
• Priemysel
• Poľnohospodárstvo
• Protipožiarna ochrana
• Kvapková závlaha /   zavlažovanie
• Distribúcia vody

Vlastnosti motora

• 3-fázový asynchrónny motor chladený ventilátorom
• Izolácia trieda F
• Stupeň kryte IP55
• pomáha sa požadovať dodatočná ochrana motora, pretože motor a elektronika sú chránené proti preťaženiu a teplote

Materiál čerpadla

• Sacie / výtlačné teleso:   Liatina ASTM25B
• Teleso čerpadla:   Nerez AISI420
• Hriadeľ čerpadla:   Nerez AISI420
• Difúzor:   Nerez AISI304
• Obežné kolesa:   Nerez AISI304
• Mechanická upchávka:   Silikónový karbid / Volfrám karbid / EPDM
• Sacie / výtlačne potrubie:  Nerez AISI304
• Základová doska (podesta):  Nerez AISI304

Vlastnosti BATS-E CVE

• konštantný tlak z dôvodu regulácie otáčok čerpadla
• úspora energie
• postupný nábeh a postupné zastavenie s obmedzením trhavých pohybov
• účinná kontrola netesností pre ochranu čerpadiel v prípade opakovaných reštartov
• funkcie ochrany proti zadreniu
• automatický reset ochrany proti chodu na sucho
• digitálne zobrazenie tlaku, napätia, frekvencie a prúdu na displeji
• zobrazenie rôznych prevádzkových a chybových stavov
• analógové a digitálne pomocné vstupy a výstupy na diaľkové ovládanie a zobrazenie stavu zariadenia

Ochranné systémy

• chod na sucho
• vysoký tlak
• prepätie
• podpätie
• nevyvážene zaťaženie
• skrat na vstupných   svorkách
• vnútorné prehrievanie frekvenčného meniča
• ochrana motora
• sústavné straty z kontinuálnych reštartov čerpadiel

Vstupy

• Analógový 1: 4 - 20 mA (tlakový snímač)
• Analógový 2: 0 - 10 V
• Digitálne: 3x

Výstupy

• Digitálne: 2x programovateľné relé (signalizácia chyby, signalizácia pracujúceho čerpadla, kontrola čerpadla s pevnou rýchlosťou pripojeného priamo na sieť pomocou relé)
• Sériové zapojenie RS485, čo umožňuje zapojenie až 8 čerpadiel s meničom frekvencie v spoločnom systéme

Krivka čerpadla

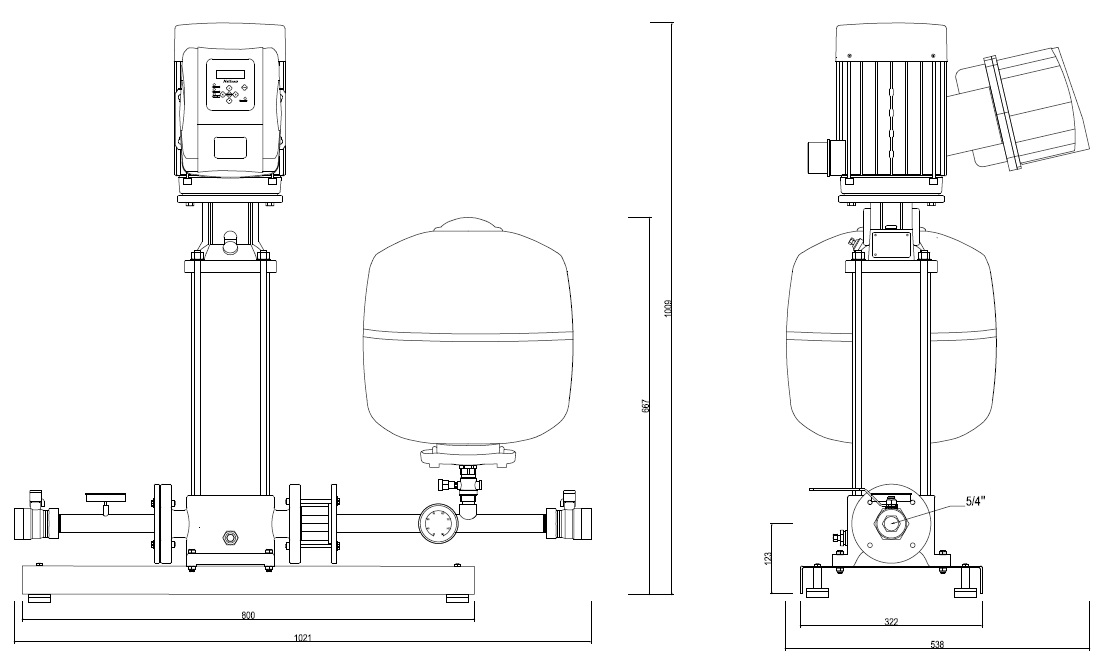

Rozmery BATS-E CVE
