Kategória: Automatické tlakové stanice BATS - E CVE s jedným čerpadlom Výrobca: Bakalar PumpS
Typ čerpadlá :
B-ATS-CVE 20-5 B-ATS-CVE 20-7 B-ATS-CVE 20-3
Na objednávku
Cena na vyžiadanie
Na objednávku
Bakalar PumpS
Technický list

Varianty

Názov Cena Dostupnosť
BATS-E CVE 20-05 BATS-E CVE 20-05 BATS-E CVE 20-05
Cena na vyžiadanie

Q max: 500 l/min Napätie: 400 V Výtlačna výška (H max): 71 m P max: 5,5 kW DN výtlak - priemer: DN 50 Hmotnosť: 88 kg Max. teplota čerpanej kvapaliny: -20/ +104 °C Hodnota pH: 3-9 Max. teplota okolia: +40 °C

Cena na vyžiadanie

Na objednávku

BATS-E CVE 20-07 BATS-E CVE 20-07 BATS-E CVE 20-07
Cena na vyžiadanie

Q max: 500 l/min Napätie: 400 V Výtlačna výška (H max): 100 m P max: 7,5 kW DN výtlak - priemer: DN 50 Hmotnosť: 95 kg Max. teplota čerpanej kvapaliny: -20/ +104 °C Hodnota pH: 3-9 Max. prúd motora: A Max. teplota okolia: +40 °C

Cena na vyžiadanie

Na objednávku

Zobraziť viac

Popis produktu

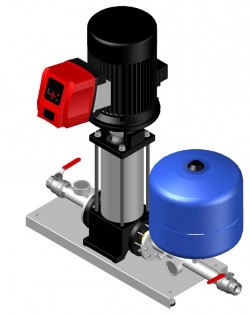

Automatická tlaková stanica s jedným čerpadlom B-ATS-E CVE 20-3 Inox


Systém na zvyšovanie tlaku B-ATS-E je úplne autonómne, komplexné riešenie na zvyšovanie tlaku, ktoré udržiava konštantný tlak vo vašom potrubí po celý čas. Tento systém na zvyšovanie tlaku je kompletne zmontovaný a otestovaný  pripravený na pripojenie, ktorý pozostáva nielen z viacstupňového inline čerpadla, ale aj zo sacieho a vytlačného potrubia, ktoré je vyrobené z nehrdzavejúcej ocele, ako aj z tlakovej nádoby, manometra a spätného ventilu, ktorý je namontovaný na tlakovej strane.

Inline čerpadlo je vybavené frekvenčným meničom, ktorý prostredníctvom regulácie otáčok prispôsobuje výkon čerpadla. Externý tlakový snímač namontovaný na tlakovej strane riadi čerpadlo na základe aktuálneho tlaku v potrubí, a preto nie je náchylný na poruchy, keďže sa nevykonáva žiadne mechanické meranie tlaku. Frekvenčný menič je chladený vzduchom, a preto ponúka vysoký výkon a spoľahlivosť.

Hydraulika čerpadla je celá vyrobená z nehrdzavejúcej ocele AISI304 a základná doska čerpadla vrátane sacieho a výtlačného prírubu je vyrobená zo sivej liatiny. Všetky zmáčané časti sú vyrobené z nehrdzavejúcej ocele.  Mechanická upchávka čerpadla má kompaktnú konštrukciu a umožňuje výmenu bez nutnosti demontáže čerpadla.

Ochrana čerpadla proti chodu nasucho je tiež predprogramovaná frekvenčným meničom, ktorý priamo zasahuje v prípade poklesu tlaku v potrubí a chráni tak čerpadlo pred poškodením.

Celý systém zvyšovania tlaku je namontovaný na základovej doske z nehrdzavejúcej ocele, ktorá spolu s dodatočnými kompenzátormi prispieva k zníženiu vibrácií, a teda k tichšej prevádzke.


Materiál čerpadla

  • Hydraulika: Nerezová oceľ AISI304
  • Základná čerpadla: šedá liatina ASTM25B
  • Základná doska: nehrdzavejúca oceľ AISI304
  • Mechanická upchávka: SiC/karbid volfrámu/EPDM
  • Ventily: Nerezová oceľ AISI316

Oblasti použitia

  • Výškové budovy
  • Priemyselné zavlažovanie
  • Zvyšovanie tlaku
  • Zásobovanie vodou
  • Distribúcia priemyselnej vody

Prečo B-ATS-E?

  • Dodáva sa kompletne pripravený na pripojenie
  • Predprogramované
  • Rúry z nehrdzavejúcej ocele
  • Jednoduchý servis
  • Široký frekvenčný rozsah frekvenčného meniča (30 - 60 Hz)
  • Konštantný tlak v potrubí
  • Žiadne tlakové rázy
  • Robustná konštrukcia
  • Základná doska z nehrdzavejúcej ocele
  • Závitové alebo prírubové pripojenie na požiadanie
  • Možnosť individuálnej konfigurácie

Ochranné funkcie

  • Ochrana proti chodu nasucho
  • Ochrana motora
  • Pretlak
  • Podpätie
  • Prepätie
  • Nerovnomerné zaťaženie
  • Prehriatie frekvenčného meniča

Vstupy frekvenčného meniča

  • Analóg 1: 4 - 20 mA (snímač tlaku)
  • Analóg 2: 0 - 10 V
  • Digitálny: 3x

Výstupy frekvenčného meniča

  • Digitálny: 2x programovateľné relé (chybové hlásenia, signál prevádzky čerpadla, riadenie čerpadla pri rovnakých otáčkach)
  • Sériové pripojenie RS485, ktoré umožňuje sériové zapojenie až 8 frekvenčných meničov

WiFi

Ďalšou funkciou našich systémov na zvyšovanie tlaku je modul WiFi, ktorý vám umožňuje priamy prístup ku všetkým prevádzkovým údajom a nastaveniam prostredníctvom internetu. K systému zvyšovania tlaku môžete kedykoľvek a odkiaľkoľvek na svete (s pripojením na internet) pristupovať a meniť nastavenia a získavať aktuálne prevádzkové údaje. Táto funkcia je voliteľná a vyžaduje si zakúpenie modulu WiFi.

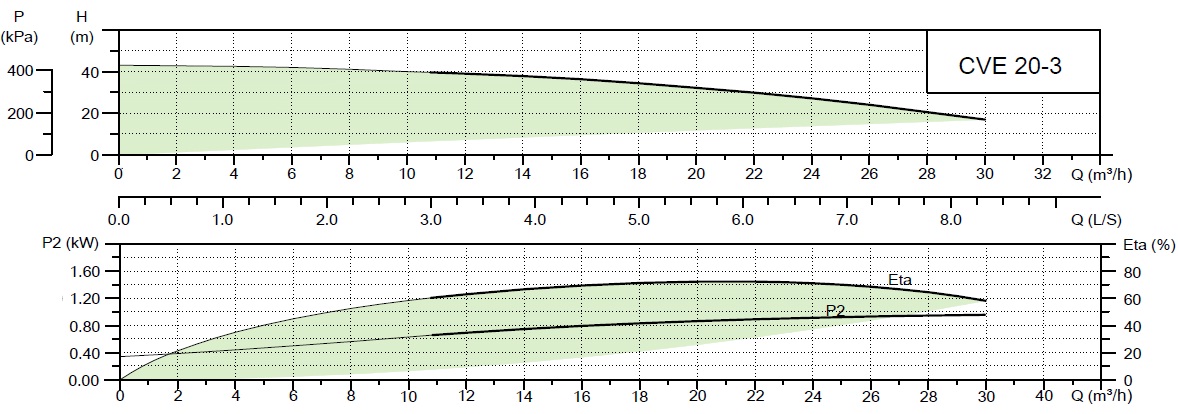

Výkonnostná krivka

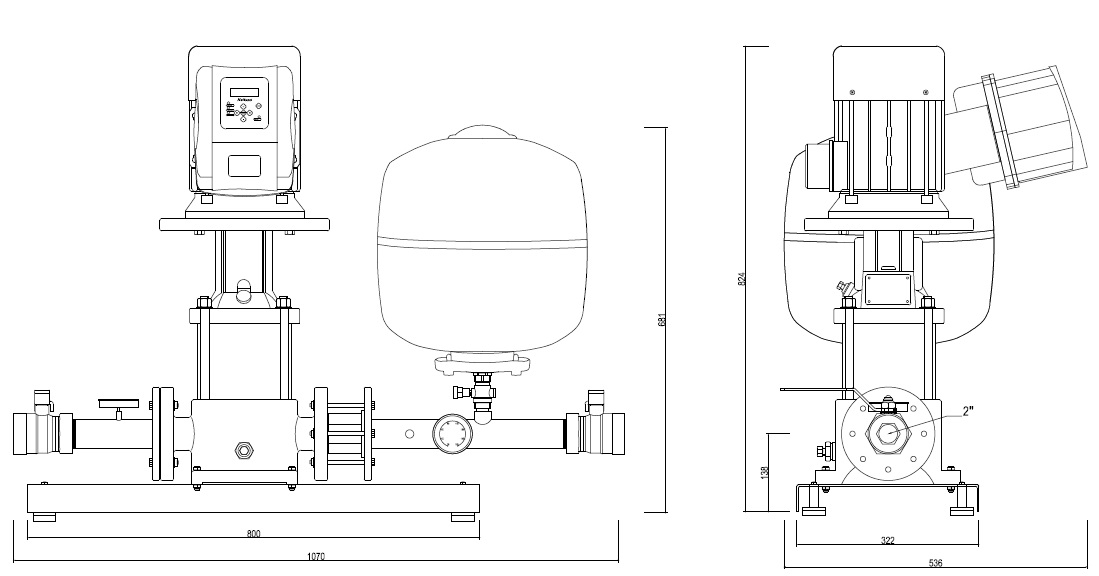

Rozmery


Technické parametre

Q max: 500 l/min
Napätie: 400 V
Výtlačna výška (H max): 44 m
P max: 4,0 kW
DN výtlak - priemer: DN 50
Hmotnosť: 60 kg
Max. teplota čerpanej kvapaliny: -20/ +104 °C
Hodnota pH: 3-9
Max. teplota okolia: +40 °C
