BATS-E CVE 15-09
BATS-E CVE 15-09
Kategória: Automatické tlakové stanice BATS - E CVE s jedným čerpadlom
Výrobca: Bakalar PumpS
Dostupné
4563.00 € (s DPH)
Dostupné
Popis produktu

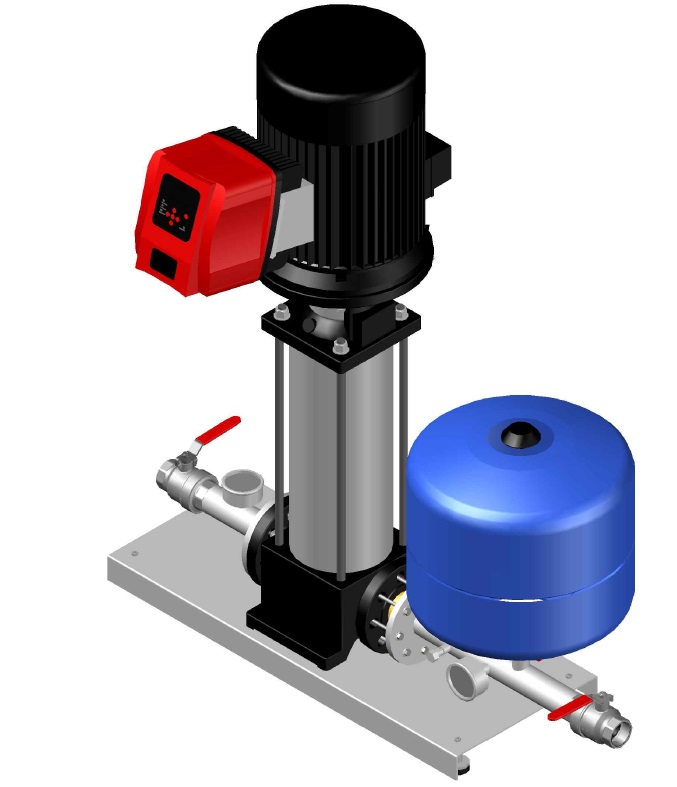

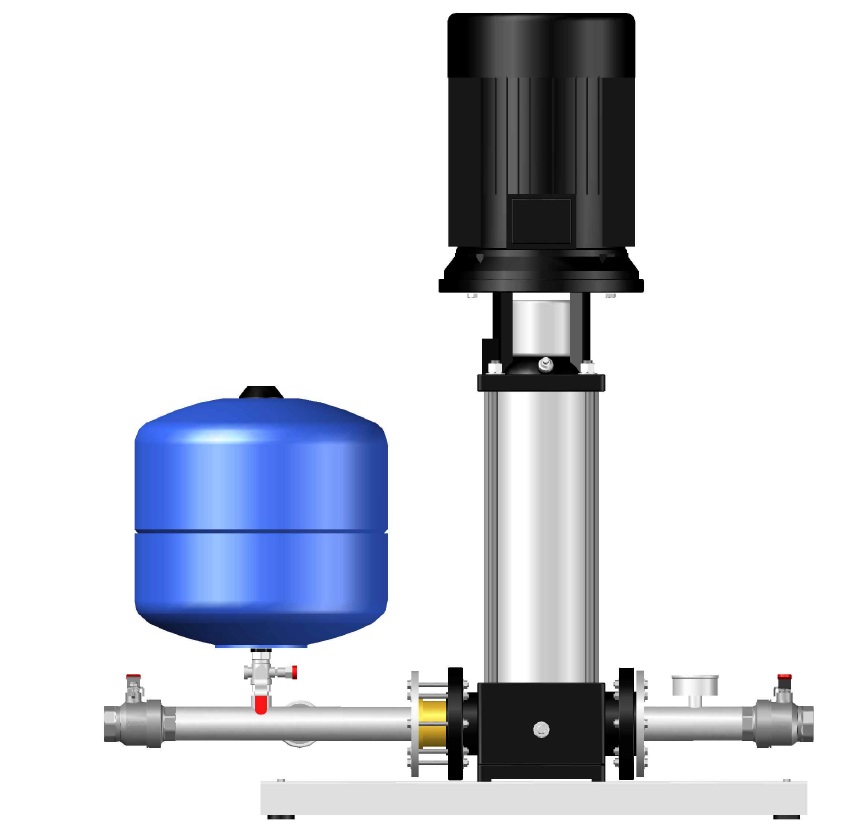

BATS - E CVE 15-9
Automatická - posilňovacia stanica BATS-E CVE je komplexná jednotka pozostávajúca z jedného čerpadla s regulovateľnou rýchlosťou otáčok motora, nasledujúcou výbavou:
- 2x uzatvárací ventil
- spätný ventil
- vstupné a výstupné nerezové potrubie
- snímač tlaku
- manometer
- membránová tlaková nádoba 35 l
- základný rám s tlmičmi
- hlavný vypínač
čo umožňuje inštaláciu do horizontálneho jednosmerného systému. Čerpadlo so zabudovaným frekvenčným meničom. Frekvenčný menič reguluje rýchlosť elektrického motora čerpadlá na základe aktuálnej spotreby vody, čo vedie k značným úsporám energie. Technológia Hlava čerpadla a základňa sú z liatiny - všetky ostatné zmáčané časti sú z nehrdzavejúcej ocele. Mechanická upchávka zaisťuje vysokú spoľahlivosť, bezpečnú manipuláciu a ľahký servis a prístup. Čerpadlo ja slúži 3-fázovým asynchrónnym motorom chladeným ventilom. meniča určuje konštantný tlak v systéme.
Aplikácie
- Systémy dodávky pitnej vody
- Zvyšovanie tlaku
- Priemysel
- Poľnohospodárstvo
- Protipožiarna ochrana
- Kvapková závlaha / zavlažovanie
- Distribúcia vody
Vlastnosti motora
- 3-fázový asynchrónny motor chladený ventilátorom
- Izolácia trieda F
- Stupeň kryte IP55
- pomáha sa nijakou dodatočnou ochranou motora, pretože motor a elektronika sú chránené proti preťaženiu a teplote
Materiál čerpadla
- Sacie / výtlačné teleso: Liatina ASTM25B
- Teleso čerpadla: Nerez AISI420
- Hriadeľ čerpadla: Nerez AISI420
- Difúzor: Nerez AISI304
- Obežné kolesa: Nerez AISI304
- Mechanická upchávka: Silikónový karbid / Volfrám karbid / EPDM
- Sacie / výtlačne potrubie: Nerez AISI304
- Základová doska (podesta): Nerez AISI304
Vlastnosti BATS-E CVE
- konštantný tlak z dôvodu regulácie otáčok čerpadla
- úspora energie
- postupný nábeh a postupné zastavenie s obmedzením trhavých pohybov
- účinná kontrola netesností pre ochranu čerpadiel v prípade opakovaných reštartov
- funkcie ochrany proti zadreniu
- automatický reset ochrany proti chodu na sucho
- digitálne zobrazenie tlaku, napätia, frekvencie a prúdu na displeji
- zobrazenie rôznych prevádzkových a chybových stavov
- analógové a digitálne pomocné vstupy a výstupy na diaľkové ovládanie a zobrazenie stavu zariadenia
Ochranné systémy
- chod na sucho
- vysoký tlak
- prepätie
- podpätie
- nevyvážene zaťaženie
- skrat na vstupných svorkách
- vnútorné prehrievanie frekvenčného meniča
- ochrana motora
- sústavné straty z kontinuálnych reštartov čerpadiel
Vstupy
- Analógový 1: 4 - 20 mA (tlakový snímač)
- Analógový 2: 0 - 10 V
- Digitálne: 3x
Výstupy
- Digitálne: 2x programovateľné relé (signalizácia chyby, signalizácia pracujúceho čerpadla, kontrola čerpadla s pevnou rýchlosťou pripojeného priamo na sieť pomocou relé)
- Sériové zapojenie RS485, čo umožňuje zapojenie až 8 čerpadiel s meničom frekvencie v spoločnom systéme
Krivka čerpadla

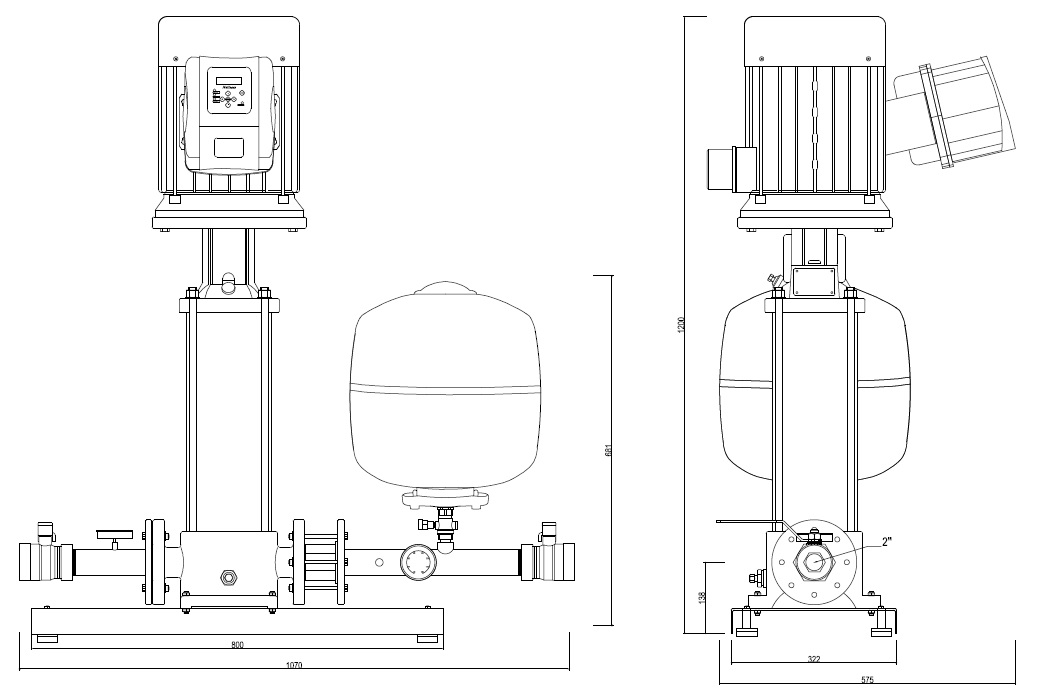

Rozmery BATS-E CVE
Technické parametre
Q max: | 400 l/min |
Napätie: | 400 V |
Výtlačna výška (H max): | 127 m |
P max: | 7,5 kW |
DN výtlak - priemer: | DN 50 |
Hmotnosť: | 102 kg |
Max. teplota čerpanej kvapaliny: | -20/ +104 °C |
Hodnota pH: | 3-9 |
Max. teplota okolia: | +40 °C |
