Prehľad produktu

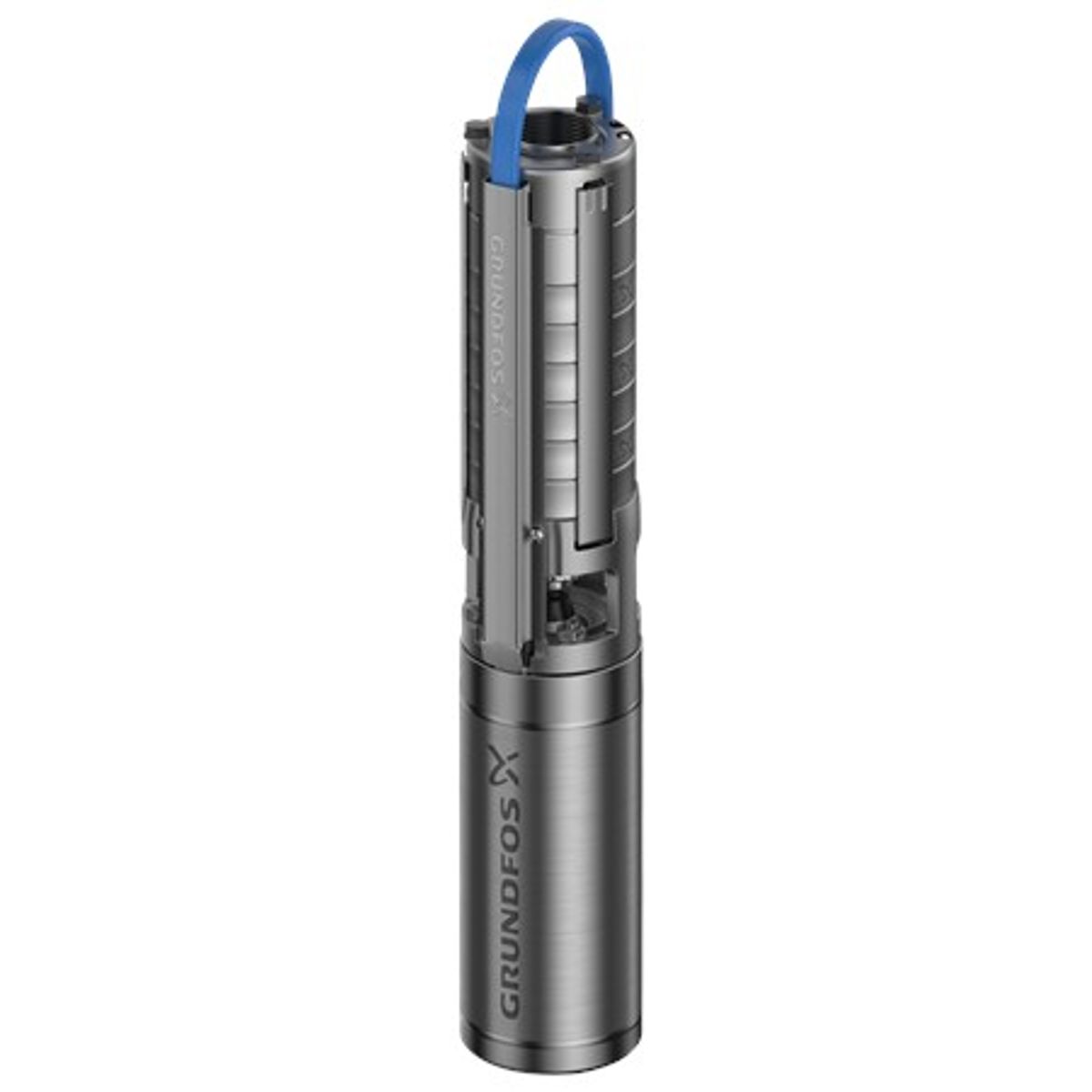

Ponorné článkové čerpadlo SP 2A-18 je navrhnuté na spoľahlivé čerpanie surovej vody, na znižovanie hladiny spodnej vody a na zvyšovanie tlaku vody. Toto čerpadlo je ideálne pre prácu s čistými, riedkymi a neagresívnymi kvapalinami bez pevných častíc alebo vlákien.
Motor je 3-fázový so zapuzdreným rotorom, chránený proti vnikaniu piesku, s ložiskami mazanými čerpanou kvapalinou a membránou na vyrovnávanie tlaku, ktorá zabezpečuje dlhú životnosť a stabilnú prevádzku.
Funkcie a vlastnosti
- Vhodné na čerpanie vody s teplotou od -15 °C do 40 °C
- Maximálny prevádzkový tlak 15 bar
- Vyrobené z nehrdzavejúcej ocele pre zvýšenú odolnosť a dlhú životnosť
- Účinná hriadeľová upchávka LIPSEAL zabezpečuje tesnosť a prevenciu pred únikmi
- Zabudovaný spätný ventil pre ochranu systému
- Typ motora MS402 s priamym spínaním a krytím IP68 pre ponornú inštaláciu
- Vysoká pracovná rýchlosť 2900 ot./min s menovitým prietokom 2 m³/h

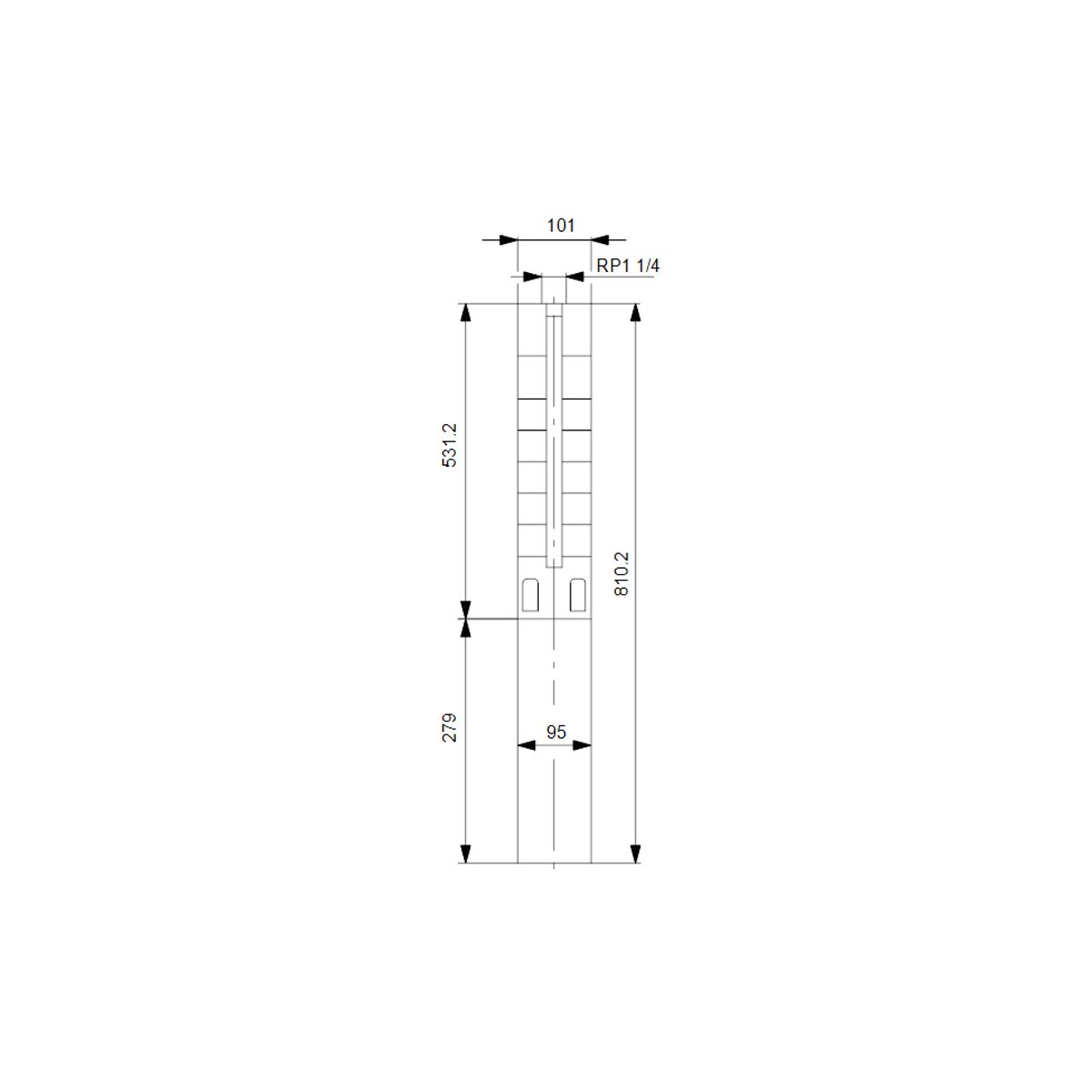

Inštalácia
- Maximálny okolitý a prevádzkový tlak: 15 bar
- Typ pripojenia: Rp, veľkosť 1 1/4"
- Minimálny priemer vrtu: 105 mm
- Motorová priemer: 4 inch
- Dĺžka kábla: 1,7 m s typom FLAT kábla
Technické parametre
| Parametre kvapaliny | Hodnota |
|---|
| Čerpaná kvapalina | Voda |
| Rozsah teploty kvapaliny | -15 až 40 °C |
| Maximálna teplota pri 0.15 m/s | 40 °C |
| Vybraná teplota kvapaliny | 20 °C |
| Hustota kvapaliny | 998.2 kg/m³ |
| Prevádzkové údaje | |
|---|
| Otáčky čerpadla | 2900 rpm |
| Menovitý prietok | 2 m³/h |
| Menovitá výška zdvihu | 72 m |
| Hriadeľová upchávka | LIPSEAL |
| Schválenia a normy | |
|---|
| Schválenia | CE, EAC, UKCA, SEPRO, MOROCCO, ACS, DM174 |
| Tolerančné pásmo krivky | ISO9906:2012 3B |
| Index minimálnej účinnosti MEI ≥ | 0.70 |
| Materiály | |
|---|
| Čerpadlo (materiál) | Nehrdzavejúca oceľ (EN 1.4301, AISI 304) |
| Obežné koleso | Nehrdzavejúca oceľ (EN 1.4301, AISI 304) |
| Motor | Nehrdzavejúca oceľ (DIN W.-Nr. 1.4301) |
| Elektrické údaje | |
|---|
| Typ motora | MS402 |
| Konštrukcia príruby motora | Grundfos |
| Výkon (P2) | 0.75 kW |
| Frekvencia | 50 Hz |
| Napätie | 3 x 380-400-415 V |
| Menovitý el. prúd | 2.15-2.30-2.40 A |
| Rozbehový el. prúd | 480-490-480 % |
| Cos phi | 0.75-0.72-0.65 |
| Otáčky | 2850-2860-2870 rpm |
| Typ spínania | Priame spínanie |
| Krytie | IP68 |
| Izolácia | Trieda B |
| Motorová ochrana | Žiadna |
| Zabudované teplotné čidlo | Nie |
| Dĺžka kábla | 1.7 m |
| Typ kábla | FLAT |
| Výr. číslo motora | 79192004 |
| Vinutie | Enamelled |
| Fyzické údaje | |
|---|
| Čistá hmotnosť | 14 kg |
| Hrubá hmotnosť | 15.4 kg |
| Prepravné množstvo | 0.016 m³ |
