Spúšťacie zariadenie HCP T2-50

Spúšťacie zariadenie HCP T2-50

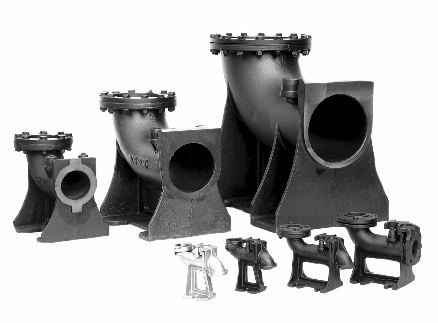

Spúšťacie zariadenia sa používajú na spúšťanie a upevňovanie kalových čerpadiel v prečerpávacích staníc. Používajú sa nato, aby nikto nemusel liezť do šachty na demontáž čerpadiel v prípade opravy alebo kontroly. Čerpadlo sa spúšťa do  šachty cez vodiace tyče pripevnené k reťazi z nehrdzavejúcej ocele a pevne sa spojí s výstupom výtlačného potrubia.

Väčšie rozmery spúšťacích zariadení DN250 / DN350 / DN400 sú k dispozícii na dopyt.

Rozsah dodávky

• Spúšťacie zariadenie - základný kus
• Spúšťacie zariadenie - posuvné zariadenie pre čerpadlo
• Držiak hornej vodiacej tyče
• Reťaz z nehrdzavejúcej ocele 4 m

Materiál

• Spúšťacie zariadenie základný kus: sivá liatina GJL-200
• Spúšťacie zariadenie - posuvné zariadenie pre čerpadlo: sivá liatina GJL-200
• Držiak hornej vodiacej tyče: Sivá liatina GJL-200
• Reťaz: Nerezová oceľ AISI1.4301

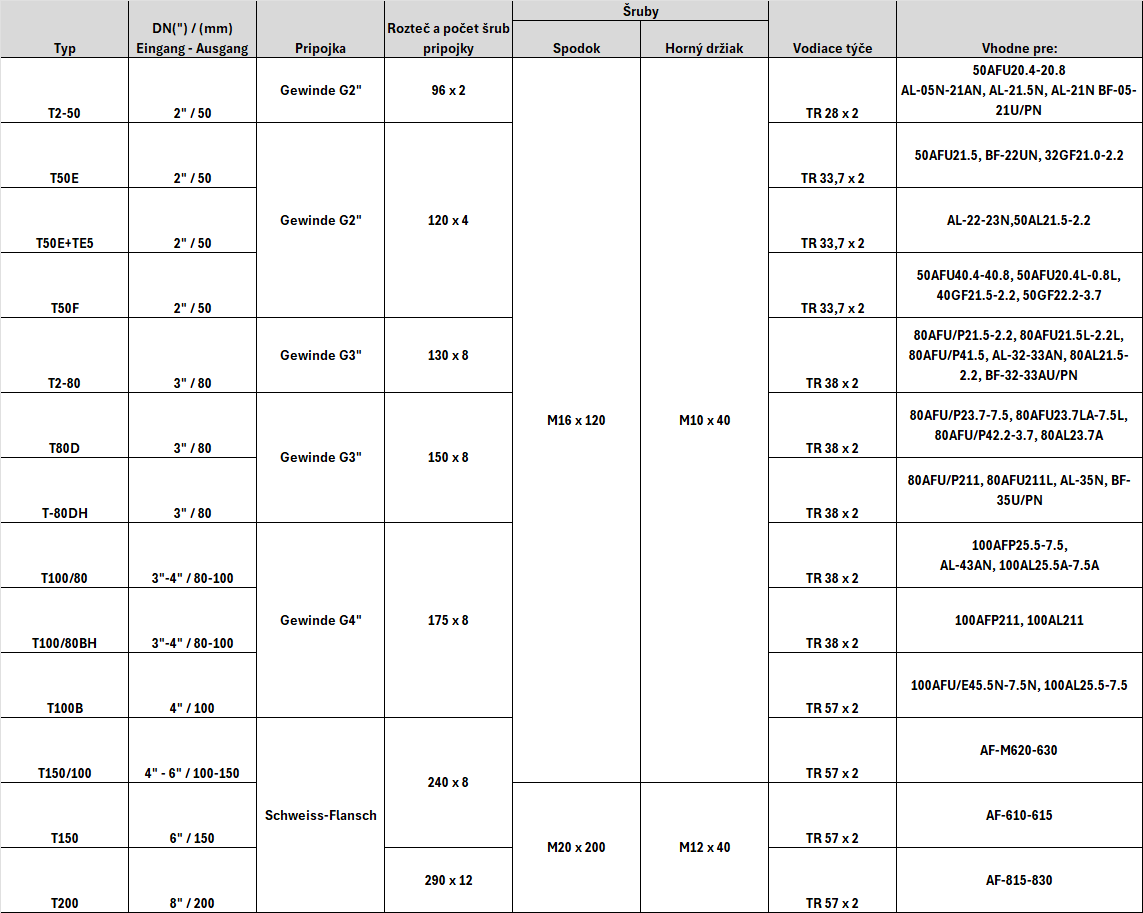

Kombinácia čerpadla

Inštalácia

• 1 - Držiak hornej vodiacej tyče
• 2 - Upevňovacie skrutky
• 3 - 2x vodiaca tyč
• 4 - Reťaz z nehrdzavejúcej ocele
• 5 - Ventil
• 6 - Spätná klapka
• 7 - Čerpadlo
• 8 - Posuvné zariadenie čerpadla
• 9 - Spúšťacie zariadenie - základný kus
• 10 - Upevňovacia skrutka

Montážny výkres je vzorový výkres, tvar jednotlivých zariadení sa môže líšiť.

Výkres zariadenia

Výkresy jednotlivých zariadeniach nájdete v technickom liste a vo výkresoch CAD jednotlivých čerpadiel.
