Vodáreň s ponorným čerpadlom Grundfos SQE 3-65 / 96524501
Balík konštantného tlaku Grundfos SQE 3-65 / 96524501
Prehľad
3" ponorné čerpadlo SQE je vybavené ponorným motorom s reguláciou otáčok, ktorý automaticky prispôsobuje svoju výtlačnú rýchlosť príslušnému dopytu a udržiava v systéme stále konštantný tlak. Na inštaláciu je potrebná len malá 8 l membránová tlaková nádrž a riadiaca jednotka CU301, ktoré sú súčasťou balenia pre konštantný tlak.
Táto domáca vodáreň sa vyznačuje priemerom čerpadla len 76 mm. Čerpadlo do hlbokých studní sa preto môže používať aj v studniach s malým priemerom 110 mm a viac.
Viacstupňové 3" ponorné čerpadlo, vhodné pre:
- Domáce vodovody
- Plnenie nádrží
- Zavlažovanie
- Znižovanie hladiny podzemnej vody
- Aplikácie na ochranu životného prostredia
Čerpadlo má plávajúce obežné kolesá, každé s vlastným ložiskom z karbidu volfrámu/keramiky.
Funkcie a vlastnosti
Vybavené:
- funkciou pozvoľného štartu
- Ochrana proti chodu nasucho
- Ochrana proti axiálnemu spätnému ťahu
- Ochrana proti prepätiu (> 315 V) a podpätiu (< 150 V)
- Ochrana proti preťaženiu
- Ochrana proti prehriatiu
Čerpadlo poháňa jednofázový motor s permanentným magnetom, ktorý sa vyznačuje vysokou účinnosťou v širokom výkonovom rozsahu. Aby sa zabránilo tlakovým rázom a vysokým rozbehovým prúdom, čerpadlo je vybavené mäkkým štartom (max. 2 sekundy). Čerpadlo má aj dve oká na pripevnenie bezpečnostného zariadenia (z nehrdzavejúcej ocele) na lano.
Čerpadlá radu SQ/E sa z výroby dodávajú s vymeniteľným motorovým káblom. Čerpadlá radu SQE-NE sa dodávajú bez motorového kábla. Vhodné káble (teflónové alebo káble na pitnú vodu) sú k dispozícii v aktuálnom cenníku.
Technické údaje
| Čerpaná kvapalina | Voda | |
|---|---|---|
| Teplotný rozsah média | 0 .. 35 °C | |
| Teplota média počas zberu údajov | 20 °C | |
| Hustota | 998,2 kg/m³ | |
| Otáčky čerpadla | ||
| Otáčky čerpadla (na základe údajov o čerpadle) | 10700 1/min | |
| Menovitý prietok | 3 m³/h | |
| Menovitý výtlačný výkon | 70 m | |
| Max. Max. prevádzkový tlak | 15 bar | |
| Tlaková prípojka | RP1 1/4 | |
| Minimálny priemer vrtu | 76 mm | |
| Elektrické údaje | ||
| Typ motora | MSE3 | |
| Príkon P1 | 1,55 kW | |
| Menovitý výkon motora P2 | 1,15 kW | |
| Požadovaný výkon (P2) čerpadla | 1,1 kW | |
| Sieťová frekvencia | 50 Hz | |
| Menovité napätie | 1 x 200-240 V | |
| Menovitý prúd | 8,4 A | |
| Účinník | 1,00 | |
| Menovité otáčky | 10700 1/min | |
| Typ zapnutia | Priamy | |
| Trieda ochrany (podľa IEC 34-5) | IP68 | |
| Tepelná trieda (podľa IEC 85) | F | |
| Dĺžka kábla | 1,5 m | |
| Motor - číslo výrobku | 96160855 | |
| Rôzne | ||
| Čistá hmotnosť | 5,04 kg | |
| Hrubá hmotnosť | 5,76 kg | |
| Prepravný objem | 0,01 m³ | |
| Dánske VVS č. | 388443465 | |
| Švédske RSK č. | 5853378 | |
Konštrukčné materiály
- Čerpadlo: Nerezová oceľ (EN 1.4301 / AISI 304)
- Materiál obežného kolesa: kompozitný materiál
- Obežné koleso: ZYTEL 70G30 HSLR PA6.6-GF30
- Motor: Nerezová oceľ (materiál č. DIN 1.4301 / AISI 304)
Výhody výrobku
- Priemer čerpadla iba 76 mm
- Ochrana proti chodu nasucho
- Prepäťová a podpäťová ochrana
- Ochrana proti preťaženiu
- Ochrana proti prehriatiu
- Nastavenie nastaveného tlaku prostredníctvom riadiacej jednotky CU301

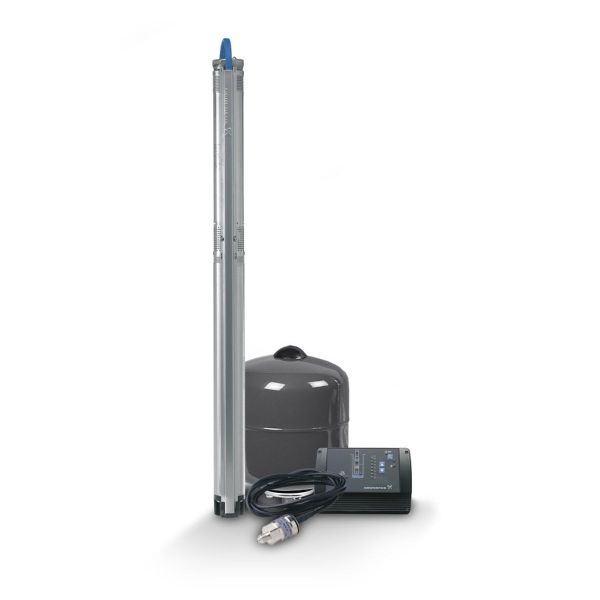

Rozsah dodávky
- 3" ponorné čerpadlo SQE 3-65 so 40 m káblom
- Riadiaca jednotka CU 301
- 8 l membránová tlaková nádrž
- Snímač tlaku
- manometer
- Guľový ventil s vypúšťaním
Výkonnostná krivka
| Q max Maximálny prietok | 70 l/min |
| Napätie | 230 V |
| H max Výtlačna výška | 90 m |
| P max Maximálny príkon | 1,65 kW |
| DN výtlak - priemer | 5/4 '' |
| Dĺžka kábla | 40 m |
| Hmotnosť | 11 kg |
| Max. teplota čerpanej kvapaliny | 35 °C |
| Priemer čerpadla | 76 mm |
| Prúd | 8.4 A |
| EAN | 5700396932651 |
