Vodáreň s ponorným čerpadlom Grundfos SQE 5-70 / 96524503
Balík konštantného tlaku Grundfos SQE 5-70 / 96524503
Prehľad výrobkov
3" ponorné čerpadlo SQE má ponorný motor s reguláciou otáčok, ktorý automaticky prispôsobuje svoju výtlačnú rýchlosť príslušnému dopytu a udržiava v systéme stále konštantný tlak. Na inštaláciu je potrebná len malá 8 l membránová tlaková nádrž a riadiaca jednotka CU301, ktoré sú súčasťou dodávky.
Toto viacstupňové 3" ponorné čerpadlo možno použiť na širokú škálu aplikácií vrátane zásobovania domácností vodou, plnenia nádrží, zavlažovania, znižovania hladiny podzemnej vody a ochrany životného prostredia.
Čerpadlo má plávajúce obežné kolesá, každé s vlastným ložiskom z karbidu volfrámu/keramiky pre dlhodobú spoľahlivosť.
Funkcie a vlastnosti
- Funkcia pozvoľného štartu na šetrnú prevádzku a prevenciu tlakových rázov
- Ochrana proti chodu nasucho pre maximálnu bezpečnosť
- Ochrana proti axiálnemu spätnému ťahu
- Prepäťová (> 315 V) a podpäťová ochrana (< 150 V)
- Ochrana proti preťaženiu a prehriatiu
- Pohon jednofázovým motorom s permanentnými magnetmi s vysokou účinnosťou
- Vybavený dvomi očkami na pripevnenie bezpečnostného zariadenia (z nehrdzavejúcej ocele) na kábel
Čerpadlo má mäkký štart v trvaní maximálne 2 sekundy, aby sa zabránilo vysokému štartovaciemu prúdu. Čerpadlá radu SQ/E sa dodávajú s vymeniteľným káblom motora (SQE-NE bez kábla).
Technické údaje
| Čerpaná kvapalina | Voda |
|---|---|
| Rozsah strednej teploty | 0 .. 35 °C |
| Teplota média počas zberu údajov | 20 °C |
| Hustota | 998,2 kg/m³ |
| Otáčky čerpadla (na základe údajov o čerpadle) | 10 700 1/min |
| Menovitý prietok | 5 m³/h |
| Menovitý výtlačný výkon | 73 m |
| Max. Prevádzkový tlak | 15 bar |
| Tlaková prípojka | RP1 1/2 |
| Minimálny priemer vrtu | 76 mm |
| Typ motora | MSE3 |
| Spotreba energie P1 | 2,46 kW |
| Menovitý výkon motora P2 | 1,85 kW |
| Potrebný výkon (P2) čerpadla | 1,81 kW |
| Sieťová frekvencia | 50 Hz |
| Menovité napätie | 1 x 200-240 V |
| Menovitý prúd | 12.3 A |
| Účinník | 1.00 |
| Menovité otáčky | 10 700 1/min |
| Typ zapnutia | Priamy |
| Trieda ochrany (IEC 34-5) | IP68 |
| Tepelná trieda (IEC 85) | F |
| Dĺžka kábla | 1.5 m |
| Číslo výrobku motora | 96160857 |
| Čistá hmotnosť | 6,17 kg |
| Hrubá hmotnosť | 6,89 kg |
| Prepravný objem | 0.0113 m³ |
| Dánske VVS č. | 388445470 |
| Švédske RSK č. | 5853387 |
| Schválenia | CE, PCBC, RCM, EAC, CN Rohs Exempt, Maroko, UKCA, SEPRO |
| Trieda akceptácie ISO | ISO9906:2012 3B |
Materiály
- Čerpadlo: Nerezová oceľ EN 1.4301 (AISI 304)
- Materiál obežného kolesa: kompozitný materiál
- Obežné koleso: ZYTEL 70G30 HSLR PA6.6-GF30
- Motor: Nerezová oceľ DIN č. 1.4301 (AISI 304)
Výhody výrobku
- Priemer čerpadla iba 76 mm
- Komplexná ochrana: ochrana proti chodu nasucho, ochrana proti prepätiu a podpätiu, ochrana proti preťaženiu a ochrana proti prehriatiu
- Jednoduché nastavenie nastaveného tlaku prostredníctvom riadiacej jednotky CU301

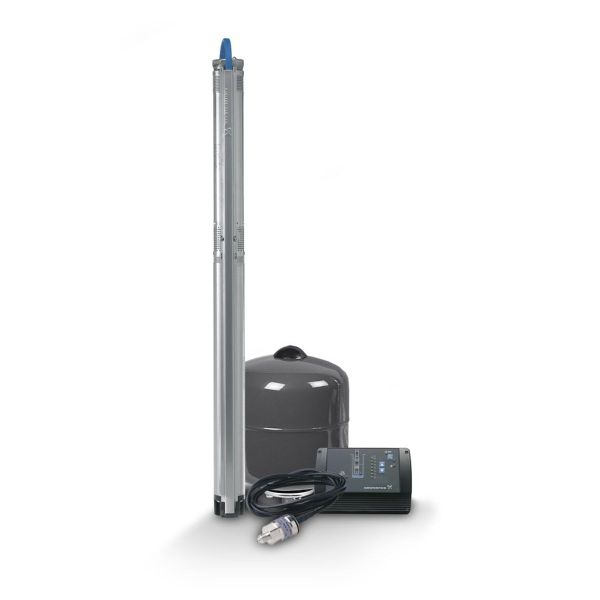

Rozsah dodávky
- 3" ponorné čerpadlo SQE 5-70 so 40 m káblom
- Riadiaca jednotka CU 301
- 8 l membránová tlaková nádrž
- Snímač tlaku
- manometer
- Guľový ventil s vypúšťaním
Výkonnostná krivka
| Q max Maximálny prietok | 125 l/min |
| Napätie | 230 V |
| H max Výtlačna výška | 105 m |
| P max Maximálny príkon | 2,4 kW |
| DN výtlak - priemer | 5/4 '' |
| Dĺžka kábla | 40 m |
| Priemer čerpadla | 76 mm |
| Max. prúd motora | 12,3 A |
