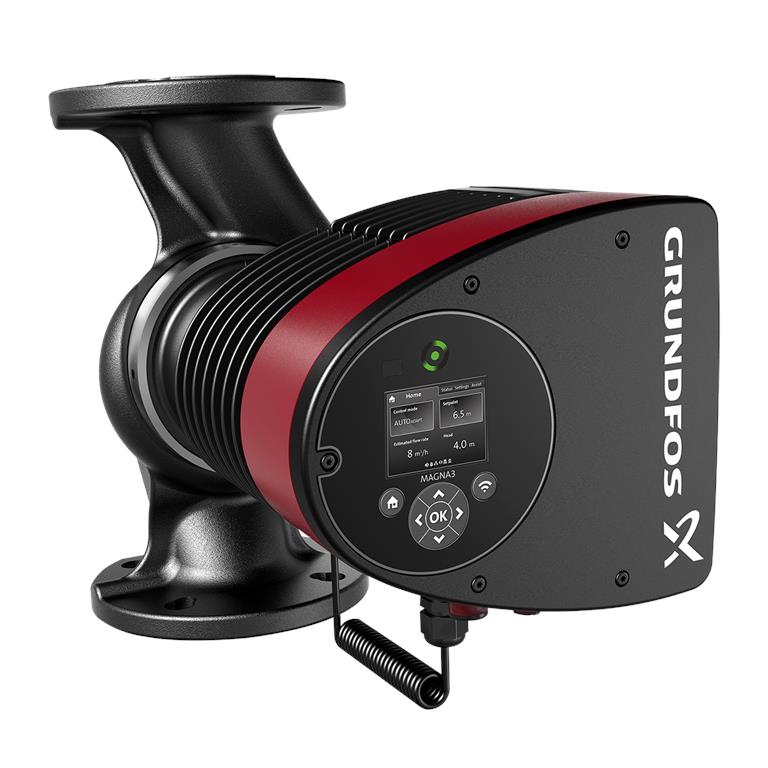

Prehľad produktu

Obehové čerpadlá Grundfos Magna3 sú dokonalým riešením pre náročné aplikácie vykurovania, chladenia a klimatizácie, ktoré vyžadujú maximálnu účinnosť, jednoduchú inštaláciu a spoľahlivý výkon. Vďaka inovatívnej technológii čerpadla a množstvu inteligentných funkcií, ako je funkcia automatickej prevádzky - AUTOADAPT, ponúkajú obehové čerpadlá Grundfos Magna3 nielen vynikajúcu energetickú účinnosť, ale aj presné riadenie a prispôsobenie špecifickým požiadavkám vášho systému.

Tieto čerpadlá sú určené pre veľké komerčné objekty a viacpodlažné budovy, ako aj pre nemocnice a verejné zariadenia. Inteligentné funkcie ako AUTOADAPT a FLOWADAPT automaticky vyberajú optimálne nastavenie čerpadla, aby váš systém vždy poskytoval najlepší možný komfort s maximálnou účinnosťou.

Pripojenie čerpadla k systému riadenia budovy umožňuje kompletnú kontrolu a monitorovanie systému a zároveň zvyšuje spoľahlivosť. Na monitorovanie a ovládanie čerpadla môžete použiť aj aplikáciu Grundfos GO.

Funkcie a vlastnosti

• Vynikajúca energetická účinnosť: Vďaka najmodernejšej technológii motora zaručuje čerpadlo Magna3 mimoriadne nízku spotrebu energie. Automaticky prispôsobuje svoje otáčky aktuálnej potrebe, minimalizujúc spotrebu a prevádzkové náklady.
• Jednoduchá inštalácia a obsluha: Čerpadlá Magna3 sú navrhnuté pre rýchlu a jednoduchú inštaláciu. LCD displej umožňuje intuitívne ovládanie a nastavenie.
• Inteligentné ovládanie a prispôsobenie: Pokročilé režimy ovládania prispôsobujú čerpadlo meniacim sa požiadavkám. Funkcia AUTOADAPT automaticky rozpozná optimálny prevádzkový bod pre maximálny komfort a účinnosť.
• Dlhá životnosť a vysoká spoľahlivosť: Robustná konštrukcia a kvalitné materiály zaručujú dlhú životnosť. Integrované ochrany proti chodu nasucho a prehriatiu zabezpečujú bezpečnú prevádzku.
• Jednoduchá údržba: Pokročilé diagnostické funkcie pomáhajú včas rozpoznať možné závady, uľahčujú údržbu a znižujú náklady.

Oblasti použitia

• Vykurovacie systémy – ideálne pre komerčné vykurovanie.
• Chladiace a klimatizačné systémy – spoľahlivá prevádzka chladiacich okruhov v komerčných a priemyselných aplikáciách.
• Systémy diaľkového vykurovania – prenos diaľkového vykurovania a distribúcia tepla.

Elektronicky riadený, index energetickej účinnosti (EEI) ≤0,20 - NAJLEPŠÍ V TRIEDE

Funkcie

Vysokoúčinná technológia EC motora s permanentnými magnetmi

• Index energetickej účinnosti (EEI) ≤0,17
• Režimy riadenia: konštantný tlak, pevné otáčky, proporcionálny tlak, konštantná teplota
• Integrovaná úplná ochrana motora
• Tepelnoizolačné plášte podľa EnEV v rozsahu dodávky
• Automatické nastavenie požadovanej hodnoty prostredníctvom funkcie AutoAdapt
• Integrovaná ochrana proti chodu nasucho
• Nastaviteľné obmedzenie objemového prietoku prostredníctvom funkcie FlowLimit
• Pripojenie k systému riadenia budovy cez voliteľné zásuvné moduly
• Prevádzkové a poruchové hlásenia
• Možnosti analógovej/digitálnej komunikácie: 2xDO / 3xDI / 1xAI
• Zaznamenávanie histórie prevádzky
• Ovládanie prostredníctvom TFT displeja a mäkkej dotykovej klávesnice

Technické parametre

Použité materiály

• Teleso čerpadla: Sivá liatina
• Skriňa čerpadla: EN 1561 EN-GJL-250
• Skriňa čerpadla: ASTM A48-250B
• Materiál obežného kolesa: Kompozitný materiál

Inštalácia

• Teplota okolia: 0..40 °C
• Maximálny prevádzkový tlak: 10 bar
• Typ pripojenia: DIN
• Veľkosť pripojenia: DN 100
• Menovitý tlak: PN16
• Inštalačná dĺžka: 450 mm

Čerpané médium

• Rozsah teplôt média: -10 ... 110 °C
• Prevádzková teplota média: 60 °C
• Hustota: 983,2 kg/m³

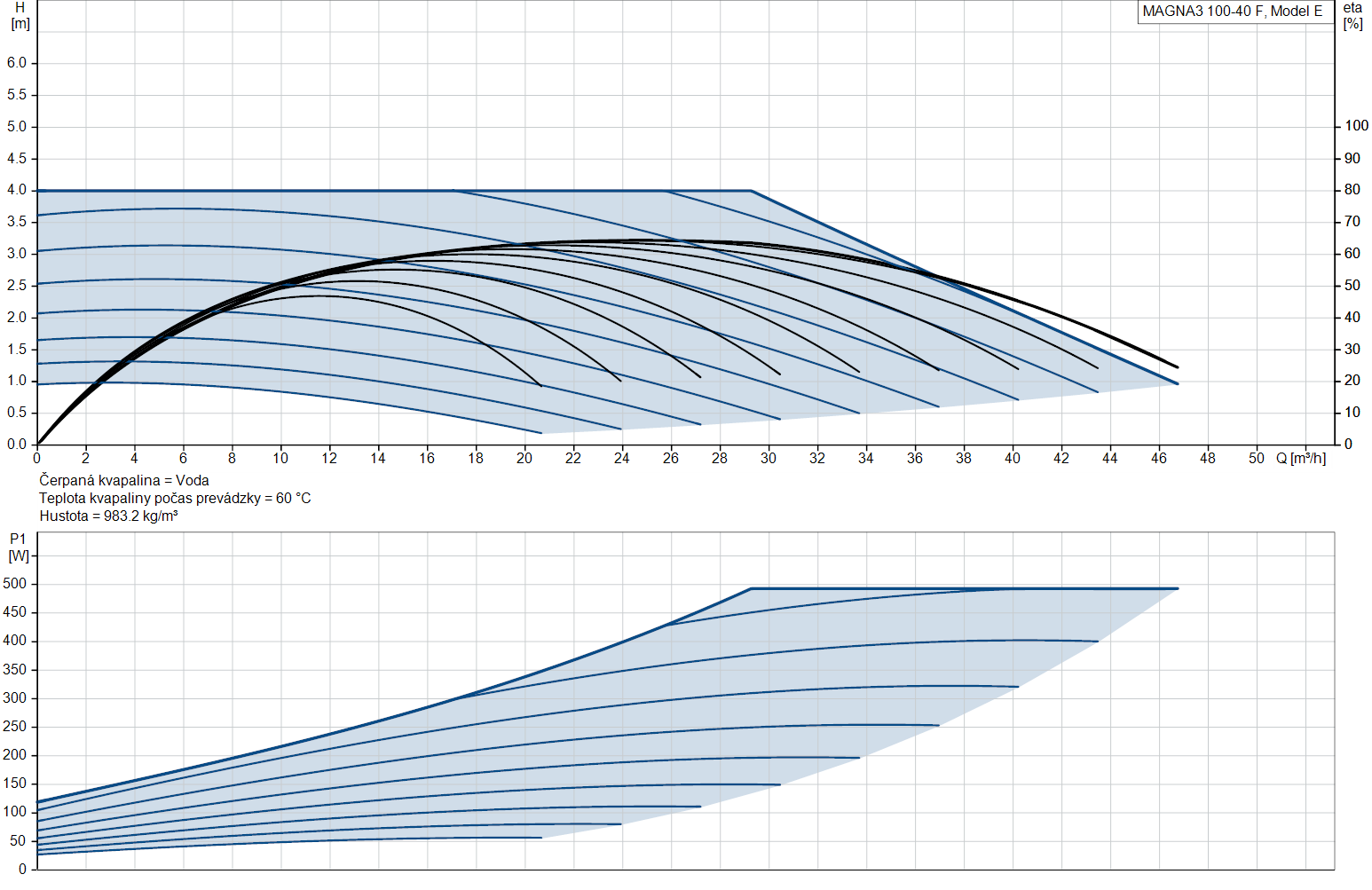

Výkonnostná krivka čerpadla

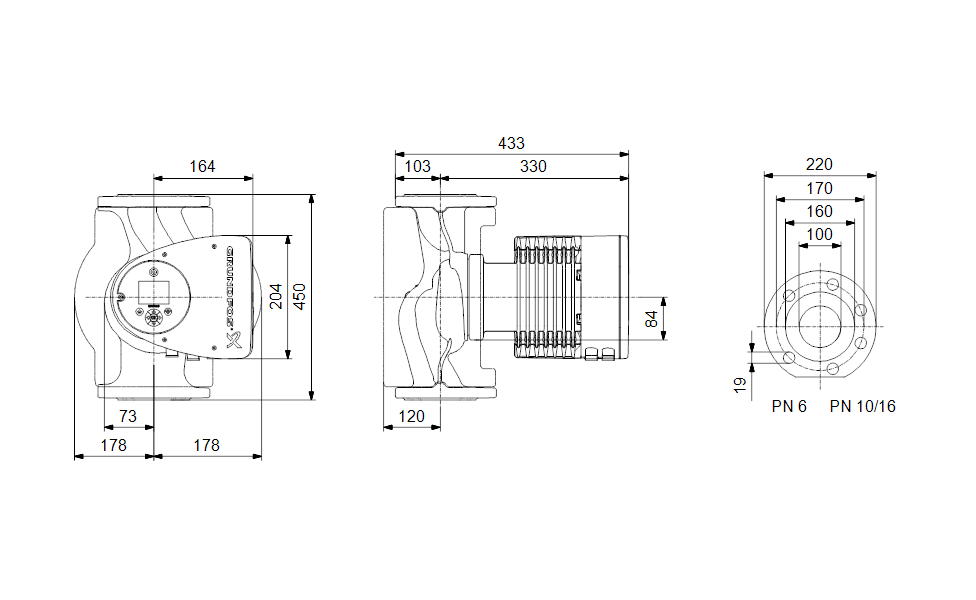

Výkres čerpadla
