Väčšina kanalizačných systémov je navrhnutá tak, aby odpadová voda odtekala pomocou gravitácie. Voda tečie smerom nadol, či už zo sprchy, toalety alebo dažďových zvodov až do kanalizácie. Tento princíp funguje dobre, pokiaľ je budova vyššie než verejná kanalizácia.
Problém nastáva v momente, keď gravitácia nestačí. Typickou situáciou je napríklad dom postavený v doline , pod úrovňou kanalizácie alebo budova, kde je kanalizačná prípojka na druhej strane cesty. Podobný problém vzniká aj pri podpivničených domoch, pri odvodnení parkovísk alebo pri zbere dažďovej vody z veľkých strešných plôch.
V takýchto prípadoch voda nemá kam prirodzene odtiecť. Riešením je vodu aktívne prečerpať do vyššej úrovne potrubia.
Práve na to slúži prečerpávacia stanica. Ide o zariadenie, ktoré zachytí pritekajúcu vodu v podzemnej šachte a pomocou čerpadiel ju tlačí do kanalizačného systému alebo do ďalšieho potrubia. Správne navrhnutá prečerpávacia stanica je často kľúčovou súčasťou infraštruktúry domu, budovy alebo priemyselného objektu. Bez nej by voda jednoducho nemala kam odtiecť.
Čo je prečerpávacia stanica a ako funguje
Prečerpávacia stanica je v podzemná šachta, ktorá zachytáva pritekajúcu vodu a pomocou čerpadiel ju prečerpáva do vyššej úrovne potrubia.
Najčastejšie má podobu valcovej nádoby z hrubostenného plastu, ktorá je osadená v zemi. Jej objem sa môže výrazne líšiť podľa aplikácie – od približne 1 m³ pri rodinných domoch až po 10–12 m³ pri väčších objektoch alebo komerčných projektoch.
Princíp fungovania je pomerne jednoduchý:
- Odpadová alebo dažďová voda priteká do šachty gravitačne cez prítokové potrubie.
- V šachte sa zhromažďuje až do momentu, keď dosiahne definovanú zapínaciu hladinu.
- Ovládacia jednotka aktivuje čerpadlá.
- Čerpadlá vodu vytlačia výtlačným potrubím do kanalizácie alebo do ďalšej časti systému.
Pri odpadových vodách sa často používajú čerpadlá s rezacím zariadením, ktoré dokážu rozdrviť pevné nečistoty bez vlaknitých prímesí a zabrániť upchatiu potrubia.
Nie každá situácia však vyžaduje prečerpávaciu stanicu. Pokiaľ je možné zabezpečiť prirodzený spád potrubia smerom do kanalizácie, je gravitačné riešenie vždy jednoduchšie. Prečerpávacia stanica prichádza do úvahy až vtedy, keď to výškové pomery neumožňujú.

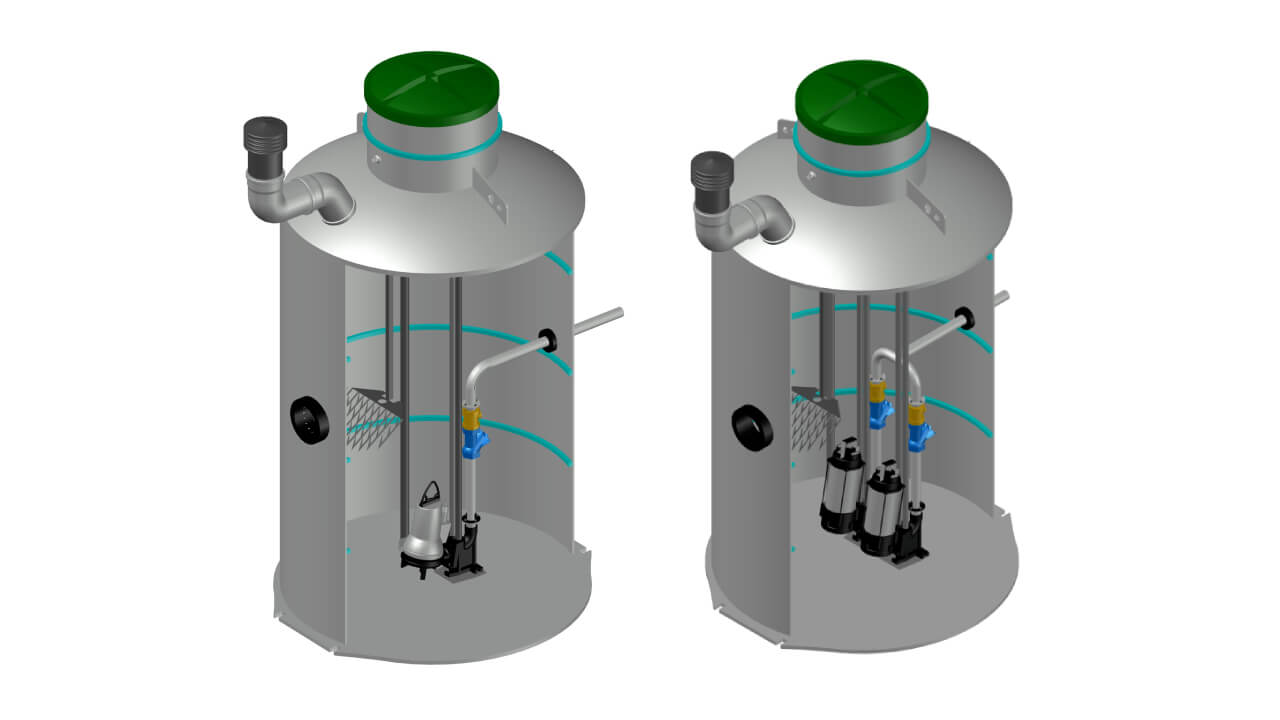

Pri moderných riešeniach, ako je napríklad rada LAURA, sa veľká pozornosť venuje najmä konštrukčným detailom a servisovateľnosti. Typické prvky zahŕňajú:
- nerezové vnútorné kruhy, ktoré spevňujú konštrukciu šachty
- kompletné nerezové potrubie a príslušenstvo vo vnútri stanice
- hrabličkový filter vláknitých nečistôt, ktorý zachytáva textílie a vlákna
- teleskopické veko, ktoré umožňuje presne nastaviť výšku poklopu voči terénu
- spúšťacie zariadenie čerpadiel, pomocou vodiacich tyčí – bez nutnosti vstupu do šachty
Tieto konštrukčné detaily sú dôležité najmä z hľadiska údržby. Prečerpávacia stanica je zariadenie, ktoré pracuje nepretržite a musí byť navrhnuté tak, aby bolo možné ho servisovať bezpečne a rýchlo.
Dôsledky v praxi - čo sa stane bez správnej prečerpávačky
Teória vyzerá na papieri jednoducho. Realita však často ukazuje, čo sa stane, keď sa prečerpávacia stanica zanedbá.
Jeden z projektov rekonštrukcie sa týkal prečerpávacej stanice dažďovej vody pri obchodnom centre. Celý systém zbieral vodu z rozsiahlej strechy a parkovacích plôch. Všetka voda bola zvedená do betónovej šachty s priemerom približne tri až tri a pol metra, v ktorej pracovali dve čerpadlá.
Problém bol v tom, že zariadenie nikdy riadne nefungovalo od svojho vybudovania. Navyše, počas približne desiatich rokov prevádzky neprebehla žiadna kontrola, servis ani revízia.
Keď technici Bakalár-Pumps prišli na miesto, našli situáciu typickú pre dlhodobo zanedbané prečerpávacie stanice:
- jedno čerpadlo bolo úplne zhorené,
- druhé čerpadlo vypadlo zo spúšťacieho zariadenia a jeho motor bol poškodený,
- celá šachta bola upchatá veľkými nečistotami
Problémom bola aj samotná inštalácia. Pôvodný systém bol poskladaný z kombinácie železných fittingov a plastových rúr, čo je častý výsledok snahy šetriť na materiáli. Takáto kombinácia sa však časom prejaví koróziou, únikmi alebo zníženou životnosťou potrubia.
V čase príchodu technikov bola prečerpávacia stanica nefunkčná už piaty deň. Počas vybavovania opravy musel prevádzkovateľ dvakrát objednať fekálne vozidlo, ktoré vodu zo šachty odčerpalo.
Najhorší scenár by však nastal v prípade silných dažďov. Ak by sa voda v šachte naplnila, tlak by ju vytlačil späť do kanalizačnej siete a následne na parkovisko cez kanalizačné poklopy.
Po rekonštrukcii sa celý systém výrazne zmenil. Nové čerpadlá s efektívnejšími motormi priniesli približne 15 až 20 % úsporu energie. V kombinácii s presnejším riadením hladiny sa celková úspora odhaduje až na 25 až 30 % oproti pôvodnému stavu.
Najdôležitejšou lekciou z podobných projektov je však niečo iné – väčšina problémov nevzniká zlým návrhom. Vzniká tým, že údržba sa jednoducho nerobí.
Časté chyby pri prečerpávacích staniciach
Pri rekonštrukciách sa opakuje niekoľko rovnakých problémov.
Prvým je šetrenie na materiáli pri výstavbe. Kombinácia lacných železných komponentov s plastovými rúrami je síce na začiatku lacnejšia, ale z dlhodobého hľadiska skracuje životnosť celej inštalácie.
Druhým problémom je absencia údržby. Prečerpávacie stanice sú často úplne mimo pozornosti prevádzkovateľov. Pokiaľ systém funguje, nikto ho nekontroluje. Revízia sa rieši až v momente, keď nastane havarijný stav.
Častým zdrojom porúch sú aj plavákové spínače, ktoré riadia zapínanie čerpadiel. V prostredí odpadovej vody sa plaváky časom zanášajú tukom, kalom alebo vláknitými nečistotami. Keď sa prestanú voľne pohybovať, prestanú správne spínať čerpadlá.
Ďalším problémom je samotná konštrukcia šachty. Niektoré staršie prečerpávačky sú navrhnuté tak, že servis je možný len fyzickým vstupom do šachty, čo je nepraktické aj bezpečnostne rizikové.
A nakoniec – niektoré systémy používajú len jedno čerpadlo. V takom prípade neexistuje žiadna záloha. Ak sa čerpadlo pokazí, celý systém prestane fungovať.
Správne riešenie podľa Bakalár-Pumps
Naše moderné riešenia prečerpávacích staníc sa snažia tieto problémy odstrániť už vo fáze návrhu.
Základom je použitie nerezových materiálov vo vnútri šachty. Nerezové potrubie, kolená a spätné klapky majú výrazne dlhšiu životnosť než železné komponenty.
Veľkou zmenou je aj spôsob riadenia hladiny. Namiesto plavákových spínačov sa používa presné meranie hladiny pomocou tlakového čidla, ktoré dokáže merať hladinu vody na centimetre. To umožňuje optimalizovať spínanie čerpadiel a zároveň znižuje počet štartov motorov.
Štandardom sa stáva aj použitie dvoch čerpadiel. Takéto riešenie prináša dve výhody:
- jedno čerpadlo slúži ako záloha v prípade poruchy,
- čerpadlá sa môžu automaticky striedať, takže sa opotrebúvajú rovnomerne.
Dôležitým konštrukčným prvkom je aj servisovateľnosť. Čerpadlá sa montujú na vodiace tyče, ktoré umožňujú ich vytiahnutie zvrchu. Používajú sa polypropylénové popruhy, ktoré sú odolné voči vlhkosti a chemikáliám.
Servis tak môže prebiehať bez toho, aby musel technik vstupovať do šachty.
Zaujímavým riešením je aj možnosť prestavať starú žumpu na prečerpávaciu stanicu. V praxi to znamená, že sa pôvodná nádrž vyčistí, dezinfikuje a do jej vnútra sa osadí kompletná technológia – čerpadlá, potrubie a ovládacia jednotka.
V budúcnosti sa čoraz častejšie počíta aj s diaľkovým monitoringom. Ovládacie jednotky dokážu sledovať stav systému a v prípade poruchy poslať upozornenie priamo na mobil.
Súčasťou realizácie je aj odborné zaškolenie zákazníka, aby vedel, ako systém funguje a akú údržbu potrebuje.
Zhrnutie
Prečerpávacia stanica je technické riešenie pre všetky situácie, kde gravitácia nestačí. Či ide o rodinný dom, obchodné centrum alebo odvodnenie parkoviska, princíp je vždy rovnaký – zachytiť vodu a bezpečne ju prečerpať do vyššej úrovne kanalizácie.
Dlhodobá spoľahlivosť systému závisí najmä od troch faktorov: správnych materiálov, inteligentnej riadiacej jednotky a jednoduchej servisovateľnosti.
Ak je systém navrhnutý tak, aby sa dal jednoducho udržiavať a kontrolovať, môže fungovať bez väčších problémov mnoho rokov.
Ak riešite podobnú situáciu, je vždy dobré poradiť sa pred samotnou realizáciou. Správny návrh na začiatku často ušetrí veľa problémov neskôr.
