Prehľad
SP 3A-25 je ponorné článkové čerpadlo navrhnuté pre čerpanie surovej vody, znižovanie hladiny spodnej vody a zvyšovanie tlaku vody. Čerpadlo je ideálne pre čisté, riedke a neagresívne kvapaliny bez obsahu pevných častíc alebo vlákien.
Motor čerpadla je trojfázový so zapuzdreným rotorom, opatrený krytom proti vnikaniu piesku, ložiskami mazanými čerpanou kvapalinou a membránou pre vyrovnávanie tlaku, čo zaručuje dlhú životnosť a spoľahlivosť prevádzky.
Funkcie a vlastnosti
- Čerpanie čistej vody s teplotou od -15 °C do 40 °C
- Maximálny prevádzkový tlak 15 bar
- Trojfázový motor MS402 s výkonom 1,5 kW
- Otáčky motora 2900 rpm
- Hriadeľová upchávka typu LIPSEAL pre spoľahlivé tesnenie
- Spätný ventil zabudovaný
- Stupeň krytia IP68 zabezpečuje odolnosť proti vode a prachu
- Vyrobené z nehrdzavejúcej ocele AISI 304 (EN 1.4301), zaručujúcej odolnosť proti korózii
- Tolerančné pásmo krivky podľa ISO9906:2012 3B
Inštalácia
- Maximálny okolitý tlak: 15 bar
- Maximálny prevádzkový tlak: 15 bar
- Maximálny výtlačný tlak: 16 bar

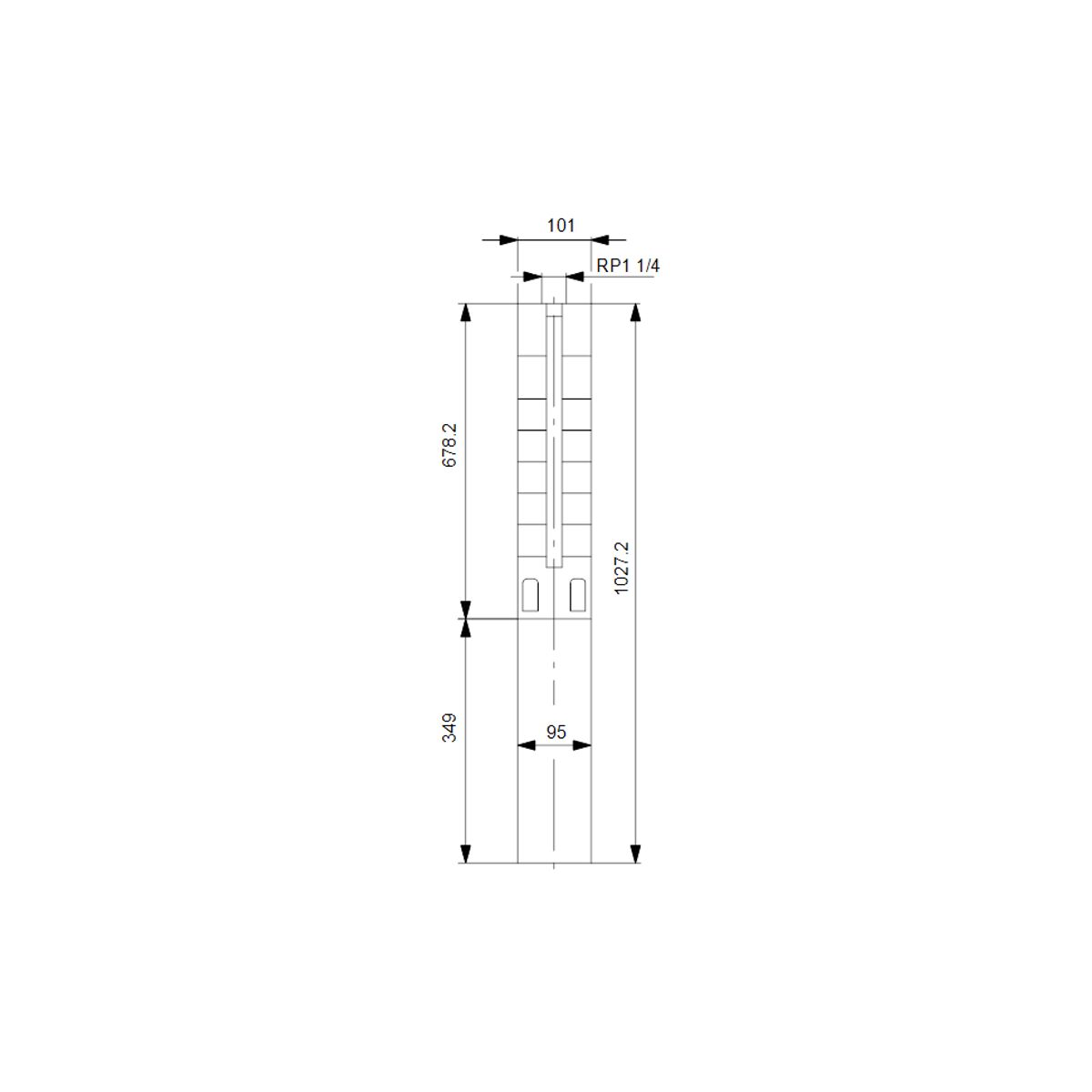

- Druh pripojenia: Rp závit
- Veľkosť pripojenia: 1 1/4 inch
- Minimálny priemer vrtu: 105 mm
- Priemer motora: 4 inch
Technické parametre
| Parameter | Hodnota |
|---|
| Typ čerpaného média | Voda (čistá, riedka, neagresívna) |
| Rozsah teploty kvapaliny | -15 až 40 °C |
| Maximálna teplota kvapaliny pri prietoku 0.15 m/s | 40 °C |
| Hustota kvapaliny | 998.2 kg/m³ |
| Otáčky čerpadla | 2900 rpm |

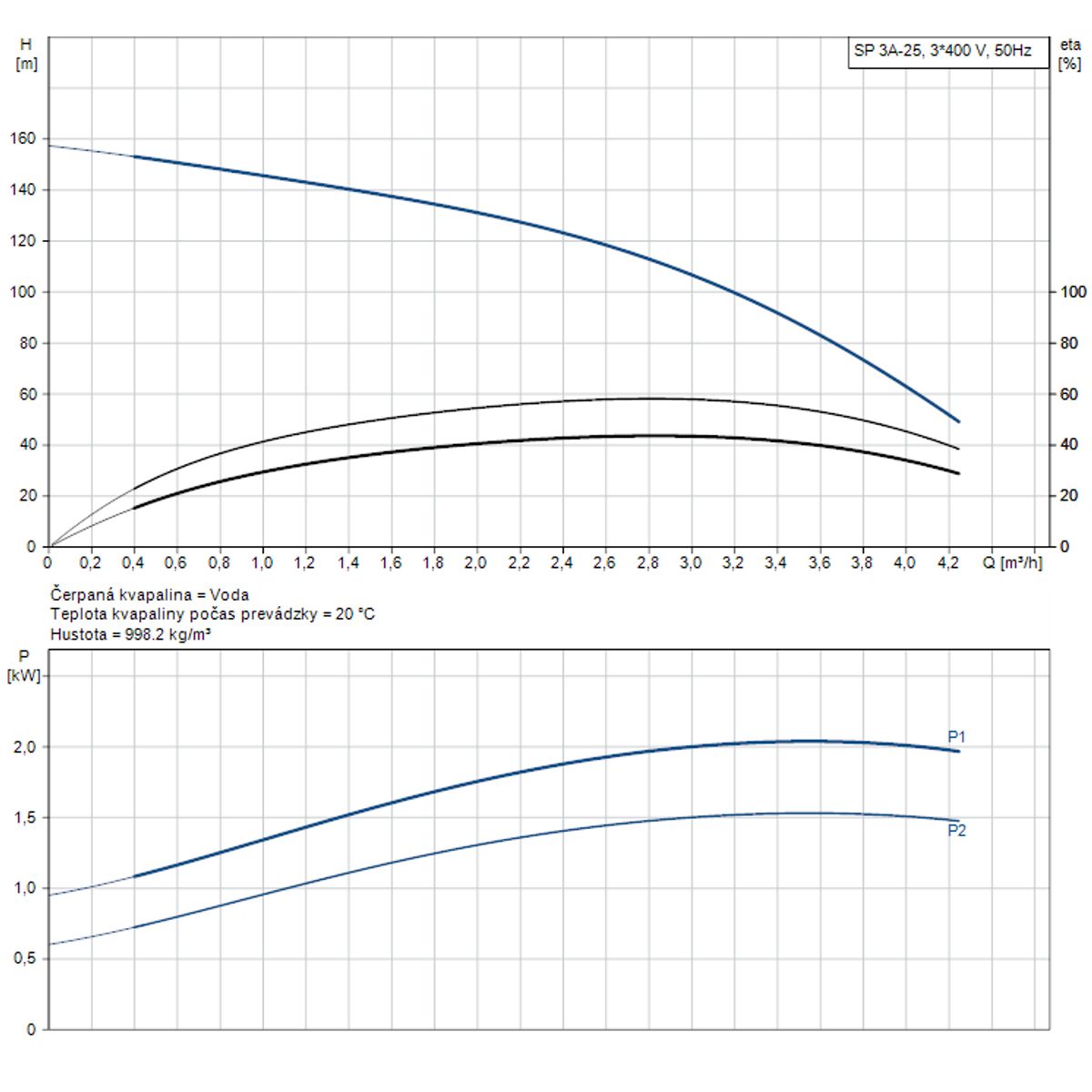

| Menovitý prietok | 3 m³/h |
| Menovitá výška zdvihu | 111 m |
| Hriadeľová upchávka | LIPSEAL |
| Schválenia | CE, EAC, UKCA, SEPRO, MOROCCO, ACS, DM174 |
| Tolerančné pásmo krivky | ISO9906:2012 3B |
| Verzia motora | T40 |
| Spätný ventil | Áno |
| Ukončenie hriadeľa | SPLINE |
| Materiál čerpadla | Nehrdzavejúca oceľ EN 1.4301 (AISI 304) |
| Materiál obežného kolesa | Nehrdzavejúca oceľ EN 1.4301 (AISI 304) |
| Materiál motora | Nehrdzavejúca oceľ DIN W.-Nr. 1.4301 |
| Typ motora | MS402 |
| Konštrukcia príruby motora | Grundfos |
| Výkon motora (P2) | 1.5 kW |
| Príkon motora (P2) požadovaný čerpadlom | 1.5 kW |
| Frekvencia | 50 Hz |
| Napätie | 3 x 380-400-415 V |
| Menovitý elektrický prúd | 4.10-4.20-4.40 A |
| Rozbehový elektrický prúd | 490-500-500 % |
| Cos phi | 0.80-0.75-0.70 |
| Otáčky n | 2850-2860-2870 rpm |
| Typ spínania | Priame spínanie |
| Stupeň krytia (IP) | IP68 |
| Izolácia | B |
| Motorová ochrana | Žiadna |
| Zabudované teplotné čidlo | Nie |
| Dĺžka kábla | 1.7 m |
| Typ kábla | FLAT |
| Výrobné číslo motora | 79192006 |
| Vinutie | Enamelled |
| Index minimálnej účinnosti MEI ≥ | 0.70 |
| Čistá hmotnosť | 18.8 kg |
| Hrubá hmotnosť | 20.5 kg |
| Prepravné množstvo | 0.021 m³ |
| Environmentálne schválenia | WEEE |
