Grundfos SP 3A-29 / 10001K29
80 l/min
180 m
2.2 kW
Grundfos SP 3A-29 / 10001K29
Výrobca:
Grundfos
EAN:
5708601059520
Dostupné
1562.00 € (s DPH)
Dostupné
EAN:
5708601059520
Popis
Parametre

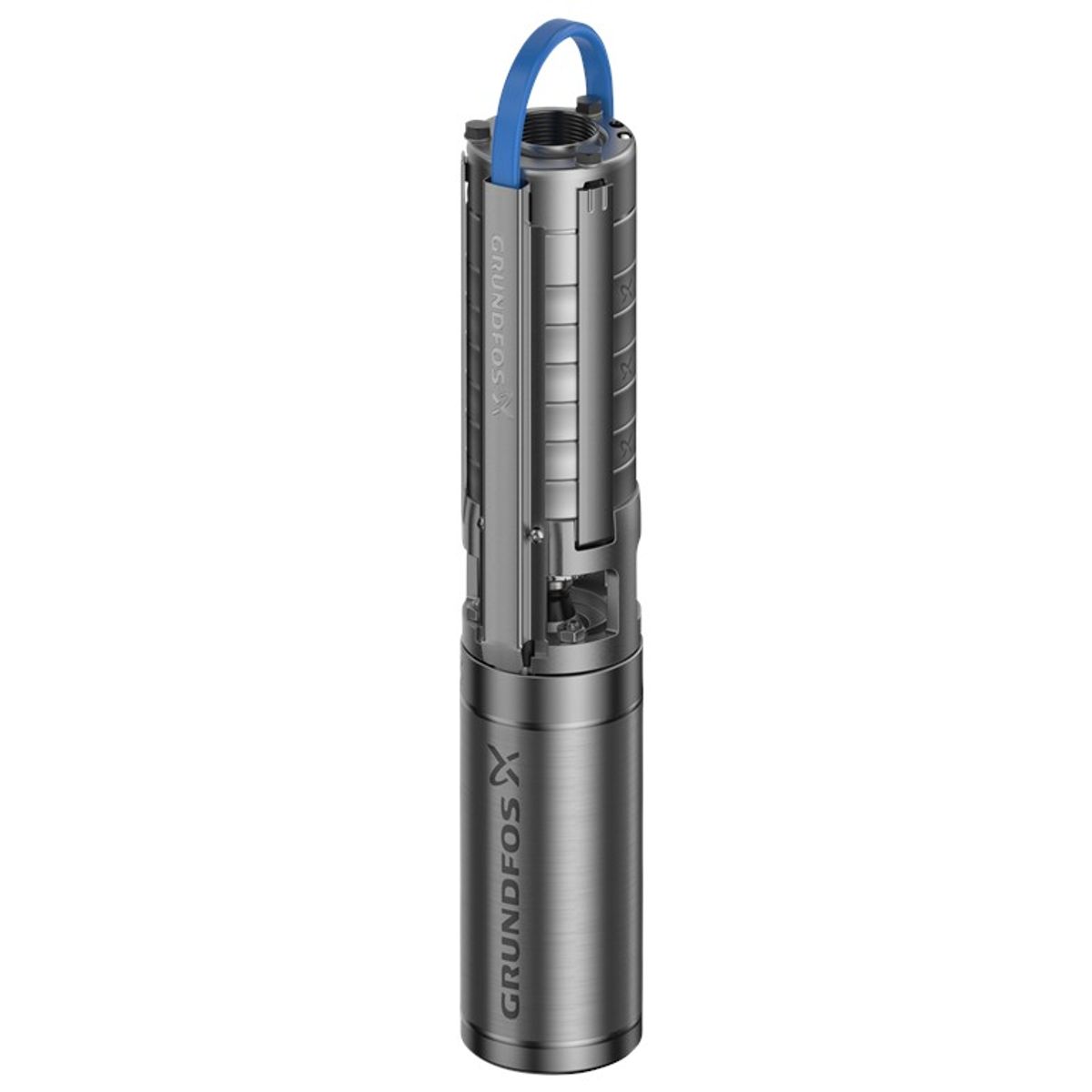

SP 3A-29 / 10001K29
Prehľad
SP 3A-29 je viacstupňové ponorné čerpadlo určené na čerpanie surovej vody, znižovanie hladiny podzemnej vody a zvyšovanie tlaku. Je vhodná na čerpanie čistých, riedkych a neagresívnych kvapalín, ktoré neobsahujú žiadne tuhé častice ani vlákna.
Motor čerpadla je trojfázový motor s uzavretým rotorom a krytom odolným voči piesku. Ložiská sú mazané čerpanou kvapalinou a na vyrovnanie tlaku je zabudovaná membrána.
Funkcie a vlastnosti
- Určené pre ponornú prevádzku vo vodných aplikáciách.
- Trojfázový motor s uzavretým rotorom zaručuje spoľahlivý výkon.
- Puzdro odolné voči piesku chráni motor pred abrazívnymi časticami.
- Ložiská sú mazané čerpanou kvapalinou, čo vedie k dlhšej životnosti.
- Je vybavený membránou na vyrovnávanie vnútorného tlaku, ktorá zabezpečuje stabilnú prevádzku.
- Disponuje integrovaným spätným ventilom (zabraňujúcim spätnému toku).
- Robustná konštrukcia z nerezových materiálov zaisťuje odolnosť proti korózii.

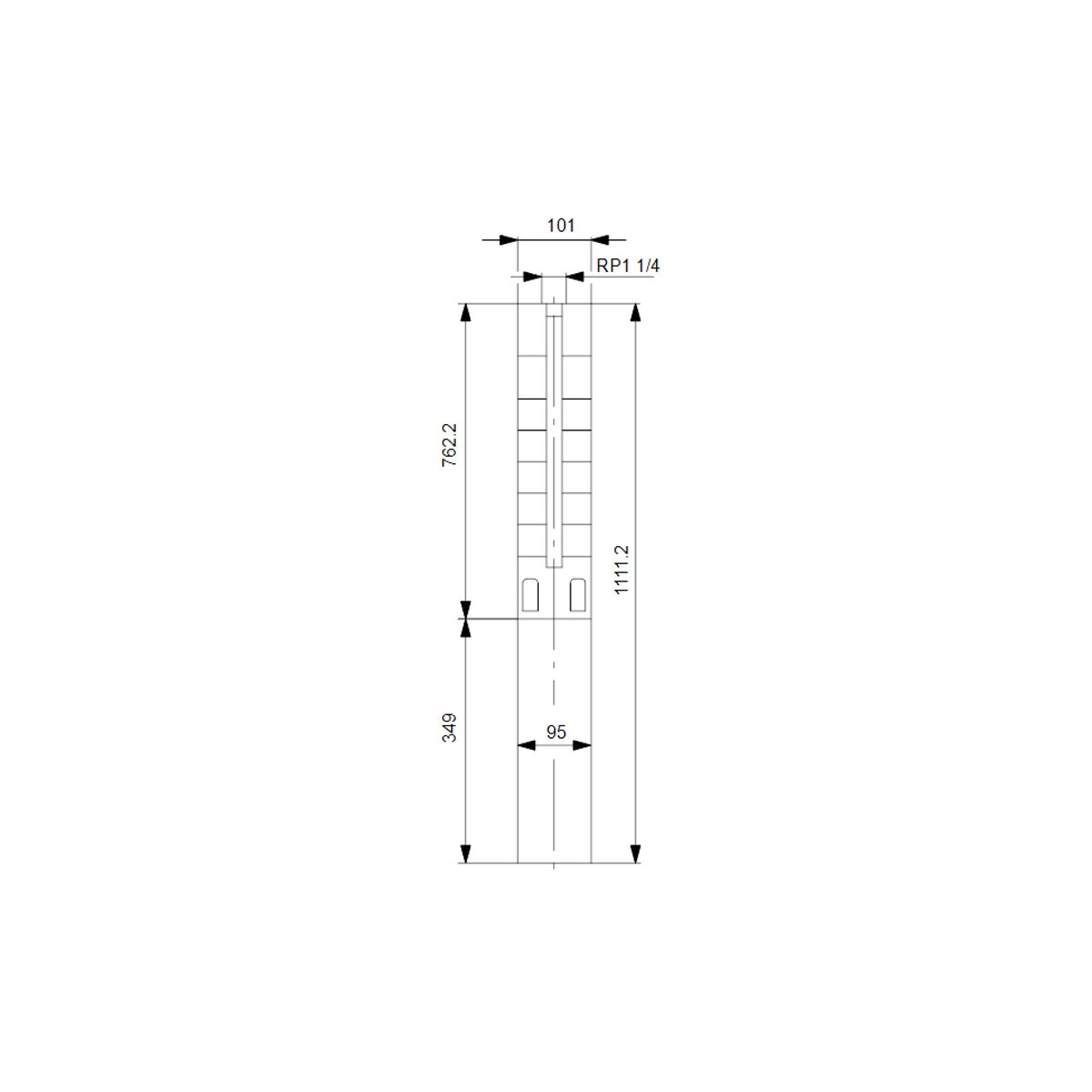

Inštalácia
- Maximálny tlak okolia: 15 bar
- Maximálny prevádzkový tlak: 15 bar
- Maximálny výstupný tlak: 18,8 bar
- Typ pripojenia: závit Rp
- Veľkosť pripojenia: 1 1/4 palca
- Priemer motora: 4 palce
- Minimálny priemer otvoru: 105 mm

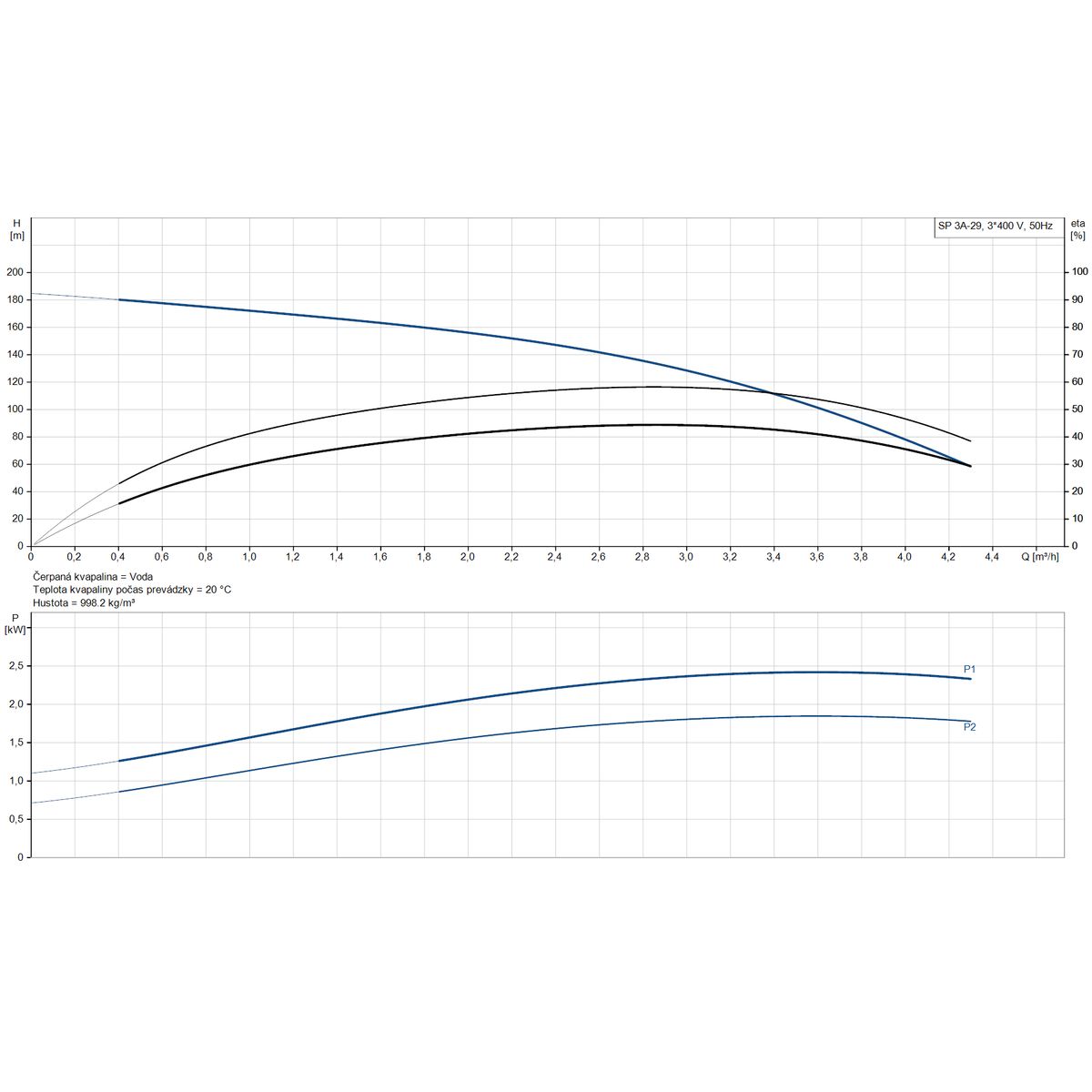

Technické parametre
| Čerpaná látka | Voda |
|---|---|
| Teplotný rozsah čerpaného média | -15 až 40 °C |
| Maximálna teplota kvapaliny pri 0,15 m/s | 40 °C |
| Vybraná teplota média | 20 °C |
| Hustota | 998,2 kg/m³ |
| Otáčky čerpadla (ot./min) | 2900 ot./min |
| Menovitý prietok | 3 m³/h |
| Menovitá výška čerpania | 129 m |
| Tesnenie hriadeľa | LIPSEAL |
| Certifikáty | CE, EAC, UKCA, SEPRO, MAROKKO, ACS, DM174 |
| Tolerancia krivky | ISO 9906:2012 3B |
| Verzia motora | T40 |
| Zpätný ventil | Áno |
| Koniec hriadeľa | SPLINE |
| Max. tlak okolia | 15 bar |
| Maximálny prevádzkový tlak | 15 bar |
| Maximálny výtlačný tlak | 18,8 bar |
| Typ pripojenia | Závit Rp |
| Veľkosť pripojenia | 1 1/4 palca |
| Priemer motora | 4 palce |
| Min. priemer otvoru | 105 mm |
| Typ motora | MS402 |
| Vyhotovenie príruby motora | Grundfos |
| Príkon (P2) | 2,2 kW |
| Frekvencia | 50 Hz |
| Napätie | 3 x 380–400–415 V |
| Menovitý prúd | 5,50–5,50–5,70 A |
| Štartovací prúd | 440–460–470 % |
| Faktor výkonu (Cos phi) | 0,85–0,82–0,77 |
| Otáčky (n) | 2850–2860–2870 ot/min |
| Spôsob zapnutia | Priamy spínací režim |
| Stupeň krytia IP | IP68 |
| Trieda izolácie | B |
| Ochrana motora | Žiadna |
| Integrovaný teplotný senzor | Nie |
| Dĺžka kábla | 1,7 m |
| Typ kábla | FLAT |
| Sériové číslo motora | 79192007 |
| Vinutie | Lakované |
| Minimálna účinnosť (MEI) | 0,70 |
| Čistá hmotnosť | 21 kg |
| Hrubá hmotnosť | 22,8 kg |
| Objem zásielky | 0,021 m³ |
| Krajina pôvodu | Dánsko (DK) |
| Číslo colného sadzobníka | 84137029 |
| Ekologické certifikáty | WEEE |
Materiály
- Teleso čerpadla: nehrdzavejúca oceľ EN 1.4301 (AISI 304)
- Oběžné kolo: nerezová oceľ EN 1.4301 (AISI 304)
- Skriňa motora: nehrdzavejúca oceľ DIN č. 1.4301
- Typ tesnenia: tesnenie hriadeľa LIPSEAL
| Q max Maximálny prietok | 80 l/min |
| Napätie | 400 V |
| H max Výtlačna výška | 180 m |
| P max Maximálny príkon | 2.2 kW |
