Grundfos SP 3A-6 / 10001k06
Grundfos SP 3A-6 / 10001k06
Prehľad

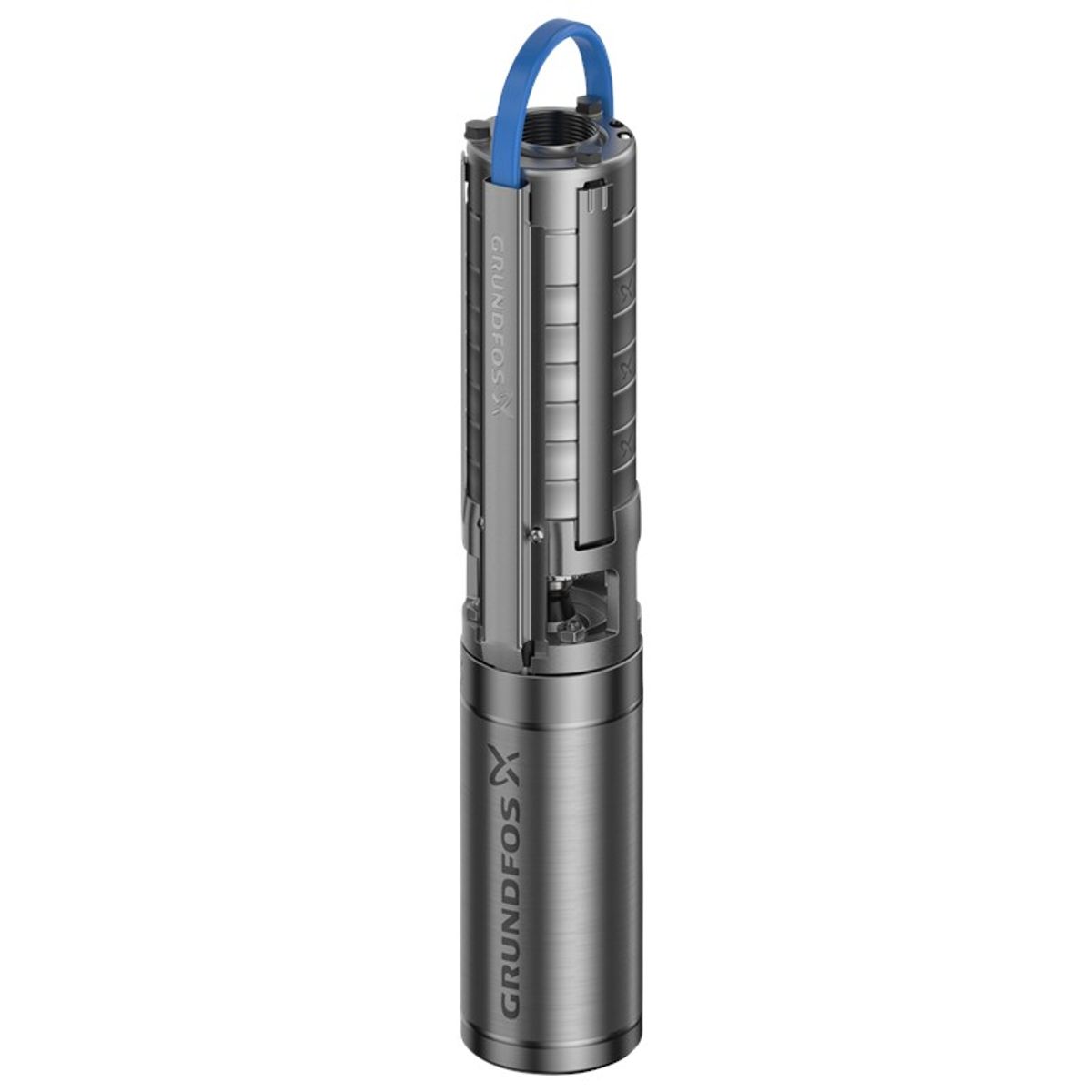

Ponorné článkové čerpadlo Grundfos SP 3A-6 je navrhnuté na efektívne čerpanie surovej vody, znižovanie hladiny spodnej vody a zvyšovanie tlaku vody. Vhodné je na prečerpávanie čistých, riedkych a neagresívnych kvapalín bez obsahu pevných častíc či vlákien.
Čerpadlo je vybavené 3-fázovým motorom so zapuzdreným rotorom, krytom chrániacim pred vniknutím piesku, ložiskami mazanými čerpanou kvapalinou a membránou pre vyrovnávanie tlaku, čo zaručuje dlhú životnosť a spoľahlivosť.
Funkcie a vlastnosti
- Určené na čerpanie vody pri teplotách od -15 °C do 40 °C
- Maximálny pracovný tlak až 15 barov
- Výkonný 3-fázový motor typu MS402 s priamym spínaním
- Odolná konštrukcia z nehrdzavejúcej ocele (EN 1.4301 / AISI 304)
- Ložiská mazané čerpanou kvapalinou zabezpečujú tichú a bezúdržbovú prevádzku
- Hriadeľová upchávka typu LIPSEAL
- Spätný ventil zabudovaný pre ochranu systému
- Krytie IP68 garantuje úplnú vodotesnosť pre ponorenie

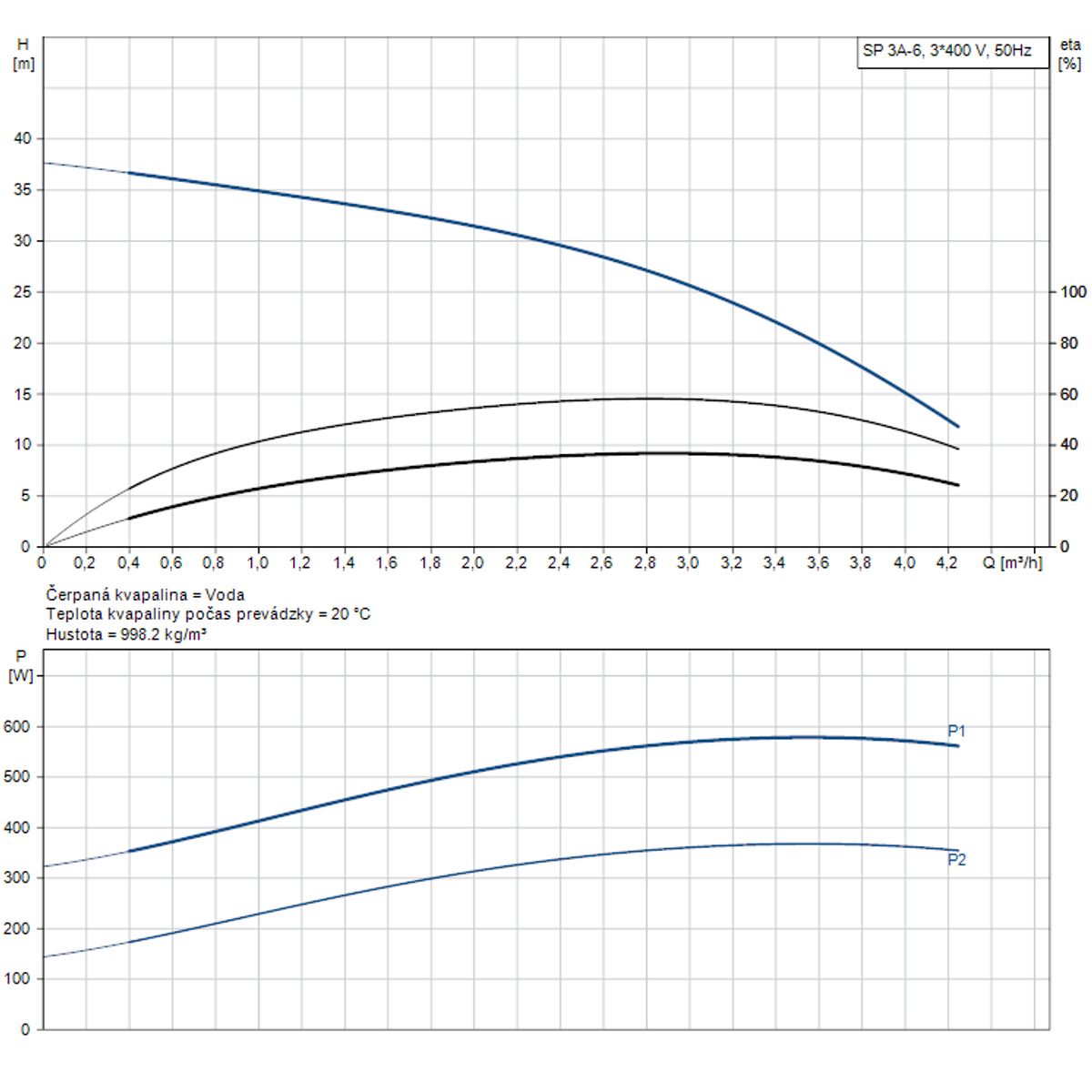

Technické parametre
| Kvapalina | |
|---|---|
| Čerpaná kvapalina | Voda |
| Rozsah teploty kvapaliny | -15 °C až 40 °C |
| Maximálna teplota kvapaliny pri 0.15 m/s | 40 °C |
| Vybraná teplota kvapaliny | 20 °C |
| Hustota | 998.2 kg/m³ |
| Technické údaje čerpadla | |
| Otáčky čerpadla | 2900 rpm |
| Menovitý prietok | 3 m³/h |
| Menovitá výška | 27 m |
| Hriadeľová upchávka | LIPSEAL |
| Schválenia | CE, EAC, UKCA, SEPRO, MOROCCO, ACS, DM174 |
| Tolerancia pásma krivky | ISO9906:2012 3B |
| Verzia motora | T40 |
| Spätný ventil | Áno |
| Ukončenie hriadeľa | SPLINE |
| Materiály | |
| Čerpadlo | Nehrdzavejúca oceľ (EN 1.4301 / AISI 304) |
| Obežné koleso | Nehrdzavejúca oceľ (EN 1.4301 / AISI 304) |
| Motor | Nehrdzavejúca oceľ (DIN W.-Nr. 1.4301) |
| Inštalácia | |
| Maximálny okolitý tlak | 15 bar |
| Maximálny prevádzkový tlak | 15 bar |
| Maximálny výtlačný tlak | 3.8 bar |
| Druh pripojenia | Rp |
| Veľkosť pripojenia | 1 1/4 inch |
| Priemer motora | 4 inch |
| Minimálny priemer vrtu | 105 mm |
| Elektrické údaje | |
| Typ motora | MS402 |
| Konštrukcia príruby motora | Grundfos |
| P2 výkon motora | 0.37 kW |
| Frekvencia (f) | 50 Hz |
| Napätie (U) | 3 x 380-400-415 V |
| Menovitý elektrický prúd | 1.30-1.40-1.50 A |
| Rozbehový elektrický prúd | 400-390-380 % |
| Cos phi | 0.70-0.64-0.60 |
| Otáčky motora (n) | 2850-2860-2870 rpm |
| Typ spínania | Priame spínanie |
| Krytie | IP68 |
| Izolácia | Trieda B |
| Motorová ochrana | Nie je zabudovaná |
| Zabudované teplotné čidlo | Nie |
| Dĺžka kábla | 1.7 m |
| Typ kábla | FLAT |
| Výrobné číslo motora | 79192002 |
| Vinutie | Enamelled |
| Ďalšie informácie | |
| Index minimálnej účinnosti MEI | ≥ 0.70 |
| Čistá hmotnosť | 9.8 kg |
| Hrubá hmotnosť | 11 kg |
| Prepravné množstvo | 0.011 m³ |
| Environmentálne schválenia | WEEE |
| Q max Maximálny prietok | 80 l/min |
| Napätie | 400 V |
| H max Výtlačna výška | 36 m |
| P max Maximálny príkon | 0.37 kW |
