Redukčný ventil Dn15 1/2"
Prehľad

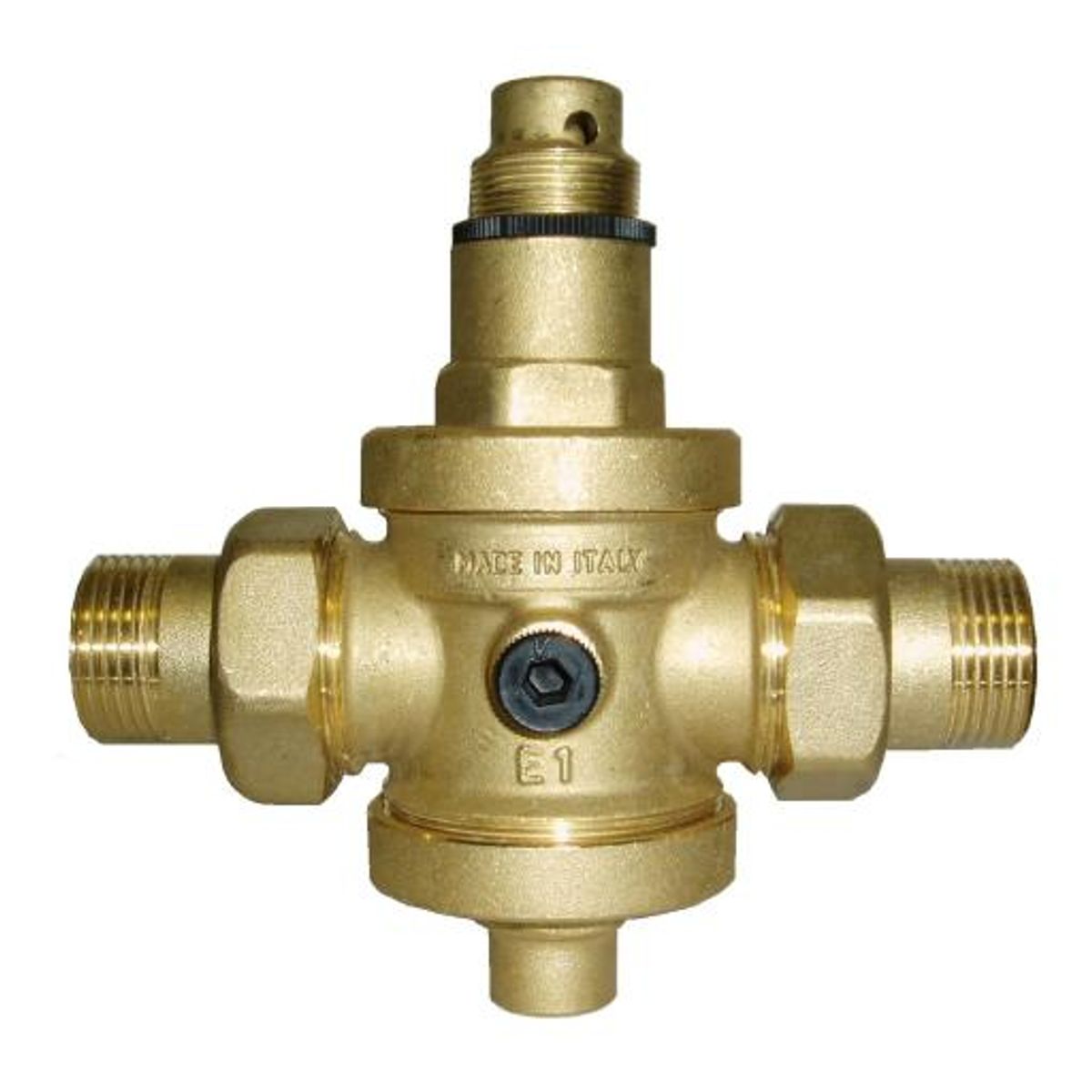

Redukčný ventil Dn15 1/2" je mosadzné tlakové zariadenie určené na udržiavanie konštantného výstupného tlaku v rozsahu od 0,5 do 6,0 barov, s výrobne nastaveným tlakom na 3 bary. Tento ventil je spoľahlivý a odolný, ideálny pre rôzne aplikácie, kde je potrebná presná regulácia tlaku vody. Jeho mosadzný korpus doplňuje piest z nerezovej ocele, čo zabezpečuje vysokú kvalitu a dlhú životnosť.
Funkcie a vlastnosti
- Udržiava konštantný výstupný tlak v rozsahu 0,5 - 6 bar (výrobné nastavenie 3 bar)
- Možnosť pripojenia manometra G 1/4" pre indikáciu výstupného tlaku (manometer nie je súčasťou balenia)
- Mosadzný korpus zaručuje odolnosť a spoľahlivosť
- Piest z nerezovej ocele pre dlhú životnosť ventilu
- Dva vonkajšie MM závity pre jednoduché pripojenie
- Možnosť inštalácie v akejkoľvek polohe, nepotrebuje gravitáciu
- Nastavenie tlaku pomocou nastavovacej skrutky po uvoľnení aretačného krúžku
- Odporúča sa inštalovať samočistiaci filter a zariadenie proti vodnému rázu pre maximálnu ochranu
Inštalácia
Ventil je možné jednoducho inštalovať do akejkoľvek polohy bez závislosti na gravitácii. Pre zaistenie optimálnej prevádzky sa odporúča namontovať pred ventil samočistiaci filter a zariadenie proti vodnému rázu. Tlakový ventil má dva vonkajšie MM závity pre jednoduché pripojenie do potrubného systému.
Návod na použitie
Nastavenie výstupného tlaku sa vykonáva otáčaním nastavovacej skrutky po uvoľnení aretačného krúžku. Manometer môže byť pripojený cez závit G 1/4" na jednoduchú kontrolu nastaveného tlaku (manometer nie je súčasťou balenia).
Technické parametre
| Výrobca | MALGORANI |
|---|---|
| PN (menovitý tlak) | 25 bar |
| Rozsah výstupného tlaku | 0,5 - 6 bar |
| Výrobné nastavenie tlaku | 3 bar |
| Maximálna pracovná teplota | 80° C (110° C v špeciálnom prevedení) |
| Dostupné dimenzie | 1/2" až 2 1/2" |
| Materiál | Mosadz |
| Pripojenie manometra | G 1/4" (nie je súčasťou balenia) |
| Pracovný rozsah tlaku | Podpora konštantného tlaku v rozsahu 0,5 - 6 bar |
| Inštalácia | Do akejkoľvek polohy bez nutnosti gravitácie |
Použité materiály
- Korpus: Mosadz
- Piest: Nerezová oceľ
