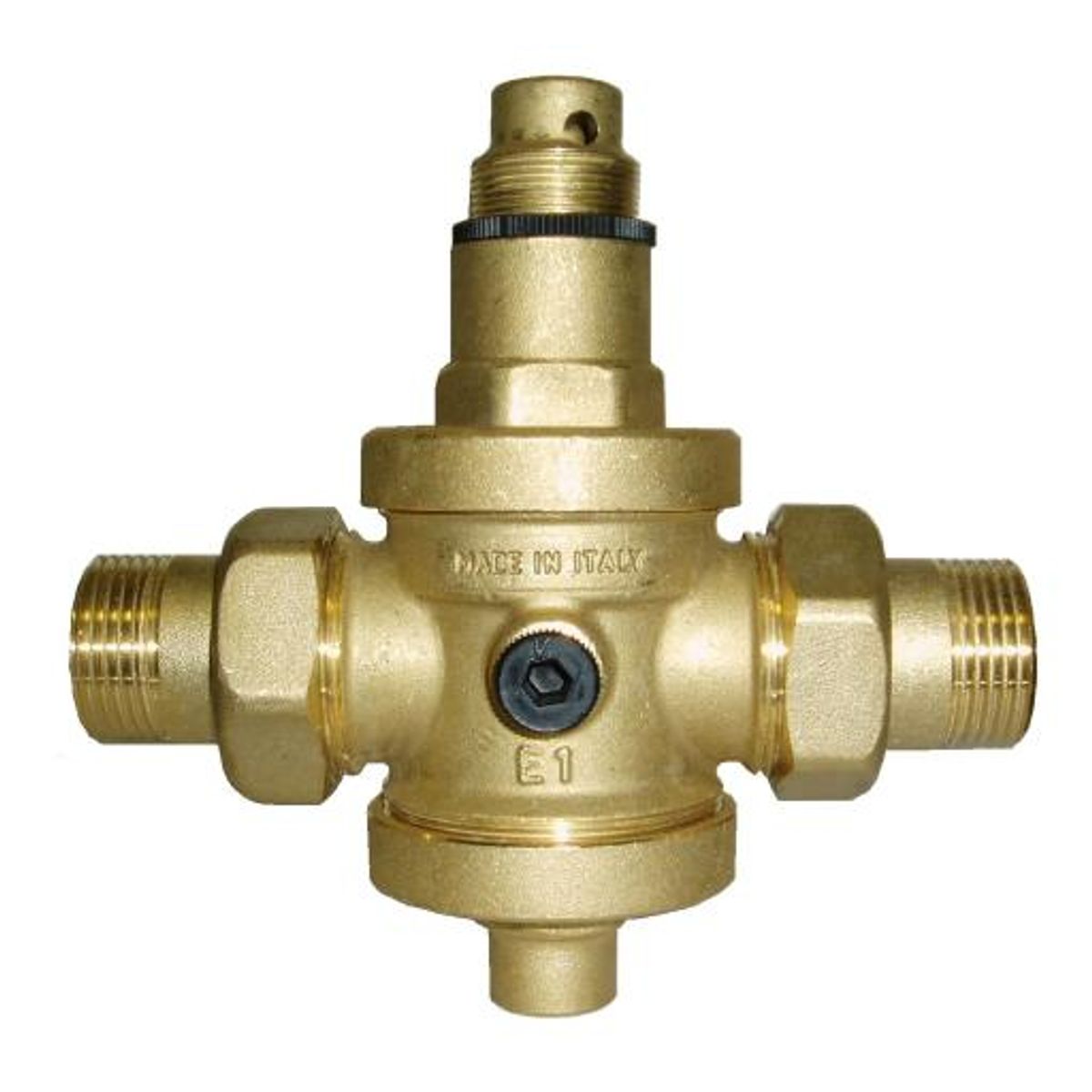

REDUKČNÝ VENTIL Dn50 2"
Prehľad
Tlakové mosadzné redukčné ventily Malgorani sú navrhnuté tak, aby udržiavali konštantný výstupný tlak nastavený v rozsahu od 0,5 do 6,0 baru, s predvoleným výrobným nastavením na 3 bary. Toto zariadenie je vybavené možnosťou pripojenia manometra so závitom G 1/4", ktorý umožňuje presné sledovanie výstupného tlaku (manometer nie je súčasťou balenia).
Funkcie a vlastnosti
- Udržiavanie konštantného výstupného tlaku v rozsahu 0,5 - 6 bar
- Mosadzný ventil s piestom z nerezovej ocele pre dlhotrvajúcu spoľahlivosť
- Dva vonkajšie závity (MM) pre jednoduché zapojenie (rozmer 2")
- Možnosť pripojenia manometra G1/4" na monitorovanie tlaku
- Maximálna prevádzková teplota 80° C
- Vysoký pracovný tlak do 25 bar (vstupný tlak)
Inštalácia
Redukčný ventil môže byť inštalovaný v ľubovoľnej polohe, pretože gravitácia na jeho prevádzku nemá vplyv. Odporúča sa pred ventil nainštalovať samočistiaci filter na ochranu ventilu pred nečistotami vo vode a zariadenie proti vodnému rázu pre ochranu vnútorných súčiastok a systému.
Nastavenie tlaku
Ventil je pred balením nastavovaný na výstupný tlak 3 bary. Pre zmenu tlaku po inštalácii stačí povoliť aretačný krúžok a otáčať nastavovacou skrutkou:
- Otáčanie v smere hodinových ručičiek zvyšuje tlak
- Otáčanie proti smeru hodinových ručičiek znižuje tlak
Odporúča sa nastavovať tlak pri uzavretom systéme pre dosiahnutie presného výsledku.
Technické parametre
| Výrobca | Malgorani |
|---|---|
| Model | REDUKČNÝ VENTIL Dn50 2" |
| Kód dodávateľa | 142.58.G |
| Pracovný tlak (PN) | 25 bar |
| Výstupný tlak | 0,5 - 6 bar (nastaviteľný) |
| Výrobné nastavenie výstupného tlaku | 3 bar |
| Maximálna pracovná teplota | 80° C |
| Materiál ventilu | Mosadz |
| Materiál piestu | Nerezová oceľ |
| Pripojenie | Dva vonkajšie závity (MM), možnosť pripojenia manometra G1/4" |
Použité materiály
Ventil je vyrobený z kvalitnej mosadze a jeho piest je z nerezovej ocele, čo zabezpečuje dlhú životnosť a spoľahlivú funkciu v rôznych prevádzkových podmienkach.
