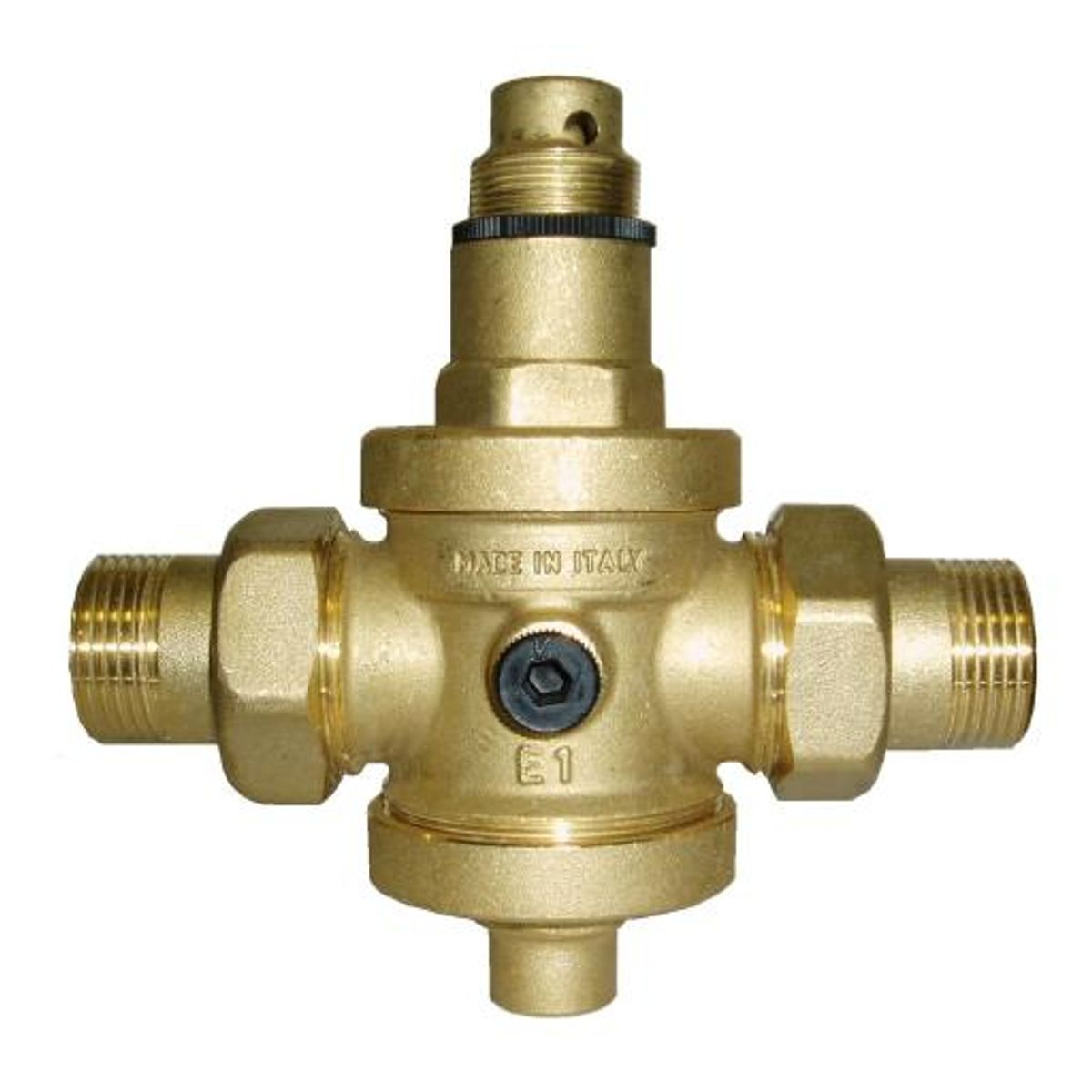

Redukčný ventil Dn25 1"
Prehľad produktu
Naše tlakové mosadzné redukčné ventily udržujú konštantný výstupný tlak nastaviteľný v rozsahu 0,5 až 6,0 Baru, pričom výrobné nastavenie je na optimálnych 3 Baroch. Ventil umožňuje pripojenie externalného manometra G 1/4" (manometer nie je súčasťou balenia) pre jednoduché sledovanie aktuálneho výstupného tlaku.
Funkcie a vlastnosti
- Konštantné stabilizovanie výstupného tlaku v nastaviteľnom rozsahu 0,5 - 6,0 bar
- Výrobné nastavenie ventilu na 3 bary pre okamžité použitie
- Možnosť pripojenia manometra G 1/4" pre presné meranie tlaku
- Materiál ventilu je kvalitná mosadz zaručujúca odolnosť a dlhú životnosť
- Vysoká kapacita pracovného tlaku až do 25 bar
- Maximálna pracovná teplota až do 80° C, s možnosťou špeciálneho prevedenia do 110° C
- Jednoduchá a rýchla úprava výstupného tlaku pomocou nastavovacej skrutky a aretačného krúžku
Inštalácia
Redukčný ventil môže byť inštalovaný v akejkoľvek polohe bez ohľadu na gravitáciu, čo poskytuje maximálnu flexibilitu pri montáži. Odporúča sa inštalovať na vstupe do systému samočistiaci filter na ochranu ventilu pred nečistotami vo vode, čím sa zároveň chránia ostatné zariadenia systému.
Pre ochranu vnútorných súčiastok ventilov dôrazne odporúčame inštaláciu zariadenia proti vodnému rázu, ktoré účinne zabraňuje poškodeniu spôsobenému prudkými tlakovými špičkami.
Nastavenie tlaku
Pred zabalením je každý redukčný ventil Malgorani testovaný a prednastavený na výstupný tlak 3 bary. Po inštalácii je možné tlak na výstupe jednoduchým spôsobom upraviť podľa potreby. Stačí povoliť aretačný krúžok a otáčať nastavovacou skrutkou:
- Otáčaním v smere hodinových ručičiek sa zvyšuje výstupný tlak.
- Otáčaním proti smeru hodinových ručičiek sa znižuje výstupný tlak.
Pre správne nastavenie tlaku je potrebné mať systém uzavretý.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Priemer DN | 25 mm (1") |
| Prevádzkový tlak PN | 25 bar |
| Výstupný tlak | Nastaviteľný od 0,5 do 6 bar, výrobné nastavenie 3 bar |
| Maximálna pracovná teplota | 80° C (štandard), 110° C (špeciálne prevedenie) |
| Dostupné rozmery | 1/2" až 2 1/2" |
| Materiál | Mosadz |
| Prietokové pripojenie manometra | G 1/4" (manometer nie je súčasťou balenia) |
Materiály
Ventil je vyrobený z kvalitnej mosadze, ktorá zabezpečuje vysokú odolnosť voči korózii a mechanickému poškodeniu. Tento materiál garantuje dlhotrvajúcu a spoľahlivú prevádzku aj v náročných podmienkach tlakových systémov.
Výrobca
REDUKČNÝ VENTIL je vyrobený renomovanou značkou MALGORANI, ktorá je zárukou kvality a spoľahlivosti vo svete tlakových zariadení.
