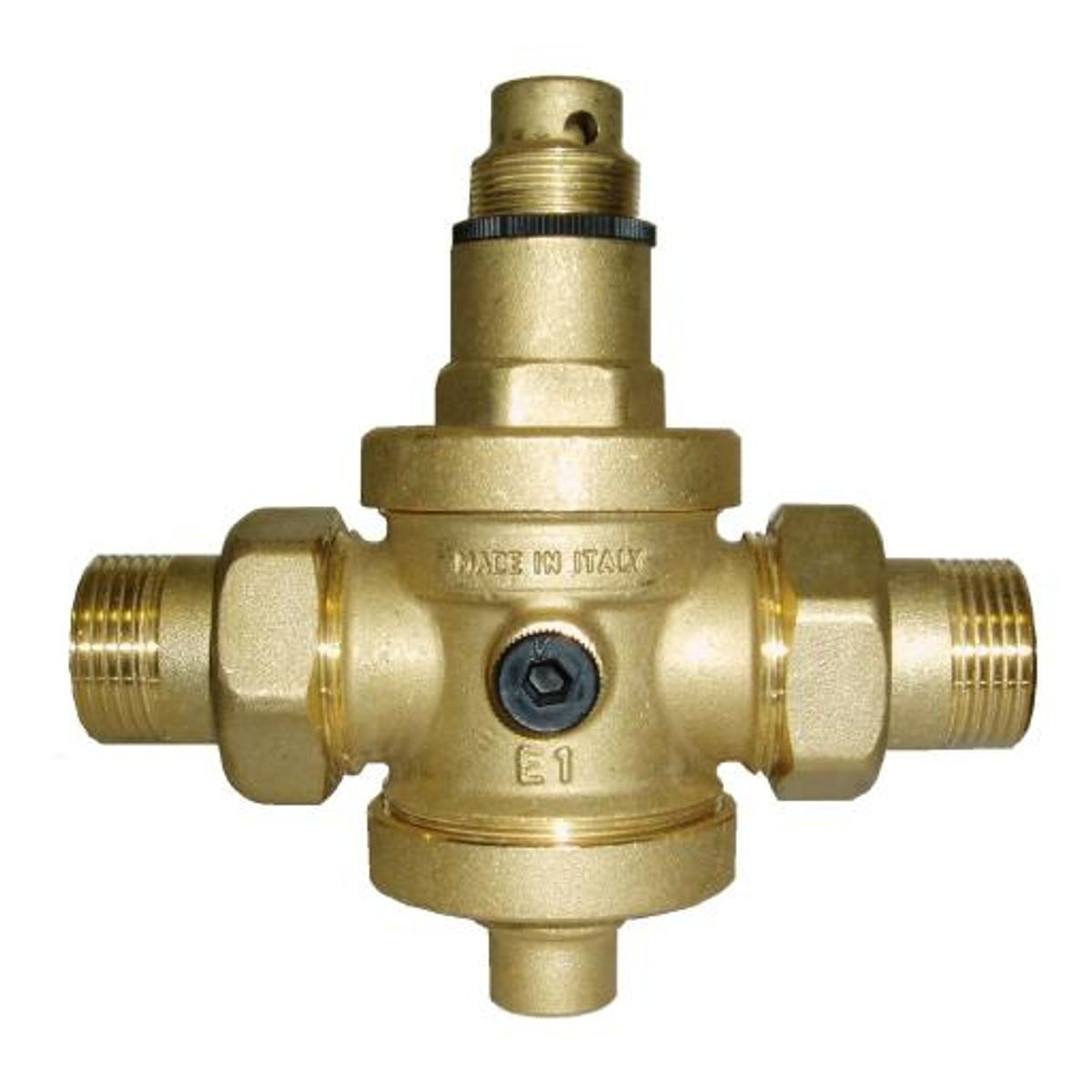

REDUKČNÝ VENTIL Dn40 6/4"
Prehľad produktu
Tlakový mosadzný redukčný ventil navrhnutý pre udržiavanie konštantného výstupného tlaku v rozsahu od 0,5 do 6,0 Baru. Výrobné nastavenie ventilov je na 3 bary, čo zaručuje spoľahlivú a stabilnú reguláciu tlaku pre rôzne inštalačné aplikácie. Ventil umožňuje pripojenie manometra s vonkajším závitom G 1/4" (manometer nie je súčasťou balenia) pre presné indikovanie výstupného tlaku.
Funkcie a vlastnosti
- Vysoko kvalitný mosadzný redukčný ventil s interným piestom z nerezovej ocele pre dlhú životnosť a odolnosť proti korózii.
- Možnosť pripojenia manometra G1/4" pre presnú kontrolu výstupného tlaku.
- Pracovný tlak (PN) až do 25 barov.
- Nastaviteľný výstupný tlak v rozsahu 0,5 až 6 bar – flexibilné použitie podľa konkrétnych požiadaviek systému.
- Výrobné prednastavenie na 3 bary uľahčuje okamžité použitie bez nutnosti dodatočného nastavovania.
- Maximálna pracovná teplota až 80 °C
- Moderný dizajn z kvalitnej mosadze pre odolnosť voči tlaku a dlhodobú prevádzku.
Inštalácia
Redukčný ventil môže byť inštalovaný v ľubovoľnej polohe bez vplyvu gravitácie na jeho prevádzku, čo umožňuje flexibilitu v systémoch rozvodov. Na ochranu ventilu pred nečistotami vo vode je nevyhnutné použiť na jeho vstupe samočistiaci filter. Ďalej sa odporúča inštalácia zariadenia proti vodnému rázu pre ochranu vnútorných komponentov ventilu a celého systému.
Nastavenie tlaku
Ventil je pred balením testovaný a nastavený na výstupný tlak 3 bary. Po inštalácii môže byť výstupný tlak jednoducho upravený pomocou nastavovacej skrutky:
- Uvoľnite aretačný krúžok.
- Otáčajte nastavovacou skrutkou v smere hodinových ručičiek na zvýšenie tlaku.
- Otáčajte proti smeru hodinových ručičiek na zníženie tlaku.
- Nastavenie sa vykonáva pri uzavretom systéme.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Materiál tela | Mosadz |
| Materiál piestu | Nerezová oceľ |
| Príruby | Dva vonkajšie závity (MM) |
| Možnosť pripojenia manometra | G 1/4" (nie je súčasť balenia) |
| Max. Prevádzkový tlak (PN) | 25 bar |
| Výstupný tlak | 0,5 - 6 bar |
| Výrobné nastavenie výstupného tlaku | 3 bar |
| Maximálna pracovná teplota | 80 °C |
| Typ ventilu | Redukčný ventil s piestom |
| Variant | Cena | Dostupnosť |
|---|
|
Redukčný ventil Dn15 1/2"
|
|
Redukčný ventil Dn20 3/4"
|
|
Redukčný ventil Dn25 1"
|
|
Redukčný ventil Dn32 5/4"
Max. teplota čerpanej kvapaliny: 80° C °C Tlakový rozsah: 0,5 - 6 bar Objednávacie číslo: 142.114.G |
|
Redukčný vejntil Dn50 2"
|
